Produktdetails:
|
| Erzeugnis: | 1.77 Zoll TFT-Display | Entschließung: | 128x160 |
|---|---|---|---|
| Berührungsschirm: | Optioinal | Abdeckungs-Glas-Maß: | Anpassbar |
| Sichtrichtung: | 12:00 | Schnittstelle: | SPI |
| Nummer des Pins: | 14 Stifte | Verbindung: | Löten |
| Oberflächenhelligkeit: | 200 cd/m2 (optional 1000 Nits) | LED-Lebenszeit: | 40.000 Stunden |
| Betriebs-Temp.: | -20 °C bis +70 °C | Speichertemperatur.: | -30°C zu +80°C |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | Anzeige 128x160 TFT LCD,1,77 Zoll TFT LCD-Anzeige |
||
Porträt 1,77 Zoll TFT-LCD-Display SPI 128x160 ST7735 Fahrer-Touchscreen Optional, TFT-LCD 1,77 Zoll Beschreibung des Produkts
SFTO177DG-7062A-Nist ein 1,77 Zoll PorträtmodusTFT-LCD-Modul mit 128x160 Punkte Auflösung. Es unterstützt mpu 8-Bit-Schnittstelle, weit verbreitet in Handheld-Geräten, medizinischen Geräten und einige andere kleine Größe Consumer Electronics. SFTO177DG-7062A-N FT LCD-Modul ist mit ST7735 IC (konkurrierbar mit ILI9163V IC) eingebaut. Die Versorgungsspannung für analoge (Vcc) reicht von 2,6V bis 3,3V, typischer Wert 2,8V. Dieses Modul verfügt über eine anti-glare Oberfläche,Blickrichtung 12 Uhr, Graustufen-Inversion um 6 Uhr.
Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.Modul ist ein Portrait-Modus TFT-LCD und es ist auch für resistive Touchscreen-Option, deren Teil nicht verfügbar.SFTO177DG-7062A-TDie Betriebstemperatur liegt zwischen -20°C und +70°C; die Lagertemperatur liegt zwischen -30°C und +80°C.
| Produkt: | 1.77 Zoll TFT-Display | Die Entschließung: | 128x160 |
|---|---|---|---|
| Berührungsschirm: | Optional | Abmessung des Abdeckglases: | Anpassbar |
| Blickrichtung: | 12:00 | Schnittstelle: | SPI |
| Nummer des Pins: | 14 Stifte | Verbindung: | Lötarbeiten |
| Oberflächenleuchtigkeit: | 200 Cd/m2 | Lebensdauer der LED: | 40,000 Stunden |
| Betriebstemperatur: | -20°C bis +70°C | Lagertemperatur: | -30°C bis +80°C |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Häufige Fragen:
Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.
Was ist mit der Vorlaufzeit?
A: Für Produkte, die nicht mehr auf dem Lager sind, müssen die Vorräte sofort geprüft werden. 1-1.5 Wochen für die Neuaufbereitung der Proben. 4-6 Wochen für die Massenproduktion. Für Designprodukte 2-3 Tage für den Vorschlag für eine Abbildung;2 Wochen für die Probenahme bei der Genehmigung der Zeichnung; 5-6 Wochen für Versuchs-/Massenproduktion bei der Musterzulassung.
Q3. Haben Sie eine MOQ-Grenze für Muster- und Produktionsbestellungen?
A: Niedriges MOQ. 3-5 Stück für die Probenprüfung sind verfügbar. Massenproduktion MOQ ist normalerweise 1K / Los. Wir unterstützen qty niedriger als MP MOQ für Trail-run / PP-run-Bestellung.
F4: Wie versenden Sie die Waren und wie lange dauert die Ankunft?
A: Die Lieferung erfolgt per DHL, UPS, FedEx oder TNT. Die Lieferung dauert 5-7 Tage.
F. Wie kann eine Bestellung für ein LCD-Modul durchgeführt werden?
A: Zunächst lassen Sie uns Ihre Anforderungen oder Anwendung wissen.
Zweitens zitieren wir nach Ihren Anforderungen oder Vorschlägen.
Drittens bestätigt der Kunde die Proben und stellt eine Kaution für die formale Bestellung ein.
Viertens organisieren wir die Produktion.
F6: Ist es in Ordnung, mein Logo auf dem LCD-Produkt zu drucken?
A: Ja. Bitte informieren Sie uns formell in der Entwurfsphase, und wir werden Proben mit Ihrem Logo für Ihre Probenprüfung und Genehmigung herstellen. Nach der Probengenehmigung folgt die Massenproduktion den genehmigten Proben.
F7: Bieten Sie Garantie für die Produkte?
A: Ja, wir bieten 1 Jahr Garantie für unsere Produkte.
F8: Wie geht man mit dem fehlerhaften System um?
A: Erstens werden unsere Produkte in einem strengen Qualitätskontrollsystem hergestellt und die defekte Rate wird weniger als 0,2%.
Zweitens, während der Garantiezeit werden wir neue LCDs mit neuer Bestellung für kleine Mengen schicken.Wir reparieren sie und schicken sie Ihnen zurück oder wir können die Lösung besprechen, einschließlich eines erneuten Anrufs nach der tatsächlichen Situation..
Porträt 1,77 Zoll TFT-LCD-Display SPI 128x160 ST7735 Fahrer-Touchscreen Optional, TFT-LCD 1,77 Zoll Zeichnung des Produkts
Beschreibung des Pins
1 NC NC
2 GND-System
3 BL_K Hintergrundlicht LED-Kathode.
4 BL_A Hintergrundleuchte LED-Athode.
5 GND-System
6 RESET Reset-Signal-Pin (Low ist aktiviert)
7 RS Daten oder Befehl auswählen Pin.
8 SDA PIN für die Eingabe/Ausgabe serieller Daten
9 SCK Serienschnittstelle Uhreneingabe
10 IOVCC Stromversorgung
11 VCC Stromversorgung
12 CS-Chip ausgewählt (Low ist aktiviert)
13 GND-System
14 NC NC
Anfangscode:
Wir haben eine Reihe von Anwendungen.
Schreiben Sie Kommt
Verzögerung ((120); // Verzögerung 120ms
- Das ist nicht der Fall.
SchreibenComm(0xB1);
Schreibdaten ((0x05));
Schreibdaten ((0x3A);
Schreibdaten ((0x3A);
SchreibenComm(0xB2);
Schreibdaten ((0x05));
Schreibdaten ((0x3A);
Schreibdaten ((0x3A);
SchreibenComm(0xB3);
Schreibdaten ((0x05));
Schreibdaten ((0x3A);
Schreibdaten ((0x3A);
Schreibdaten ((0x05));
Schreibdaten ((0x3A);
Schreibdaten ((0x3A);
- End-ST7735S - Bildrate
SchreibenComm(0xB4); //Dot-Inversion
Schreibdaten ((0x03));
Schreiben Sie COMM ((0xC0));
Schreibdaten ((0x62));
Schreibdaten ((0x02));
Schreibdaten ((0x04));
Schreiben Sie COMM ((0xC1));
Schreibdaten ((0XC0));
Schreiben Sie COMM ((0xC2));
Schreibdaten ((0x0D);
Schreibdaten ((0x00);
Schreiben Sie COMM ((0xC3);
Schreibdaten ((0x8D);
Schreibdaten ((0xEA);
Schreiben Sie COMM ((0xC4));
Schreibdaten ((0x8D);
SchreibenDaten ((0xEE);
- - - - - - - - - - - - - - - -
Schreiben (WriteComm))
Schreibdaten ((0x0D);
SchreibenComm(0x36); //MX, MY, RGB-Modus
Schreibdaten ((0xC8));
- Das ist ein sehr schwieriger Fall.
Schreiben Sie COMM ((0xE0));
Schreibdaten ((0x0A);
Schreibdaten ((0x1F);
Schreibdaten ((0x0E);
Schreibdaten ((0x17));
Schreibdaten ((0x37));
Schreibdaten ((0x31));
Schreibdaten ((0x2B);
Schreibdaten ((0x2E);
Schreibdaten ((0x2C);
Schreibdaten ((0x29));
Schreibdaten ((0x31));
Schreibdaten ((0x3C);
Schreibdaten ((0x00);
Schreibdaten ((0x05));
Schreibdaten ((0x03));
Schreibdaten ((0x0D);
Schreiben Sie COMM ((0xE1);
Schreibdaten ((0x0B);
Schreibdaten ((0x1F);
Schreibdaten ((0x0E);
Schreibdaten ((0x12));
Schreibdaten ((0x28));
Schreibdaten ((0x24));
Schreibdaten ((0x1F);
Schreibdaten ((0x25));
Schreibdaten ((0x25));
Schreibdaten ((0x26));
Schreibdaten ((0x30);
Schreibdaten ((0x3C);
Schreibdaten ((0x00);
Schreibdaten ((0x05));
Schreibdaten ((0x03));
Schreibdaten ((0x0D);
End ST7735S Gammasequenz
SchreibenComm ((0x3A); //65k Modus
Schreibdaten ((0x05));
SchreibenComm(0x29); //Anzeige auf

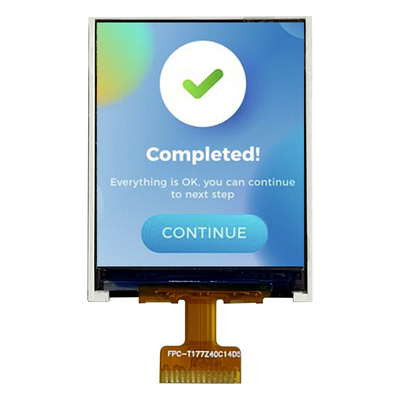

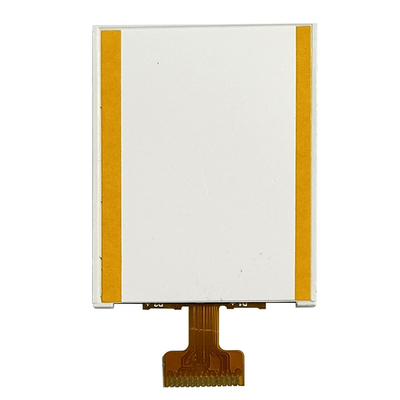

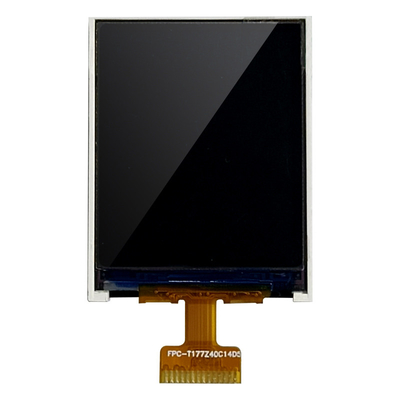

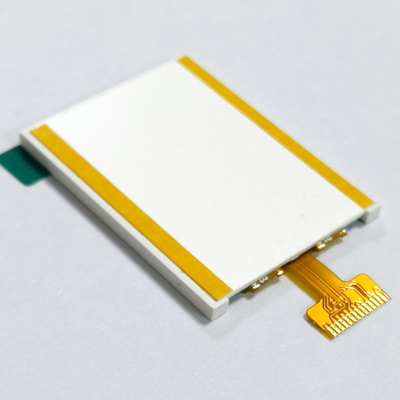

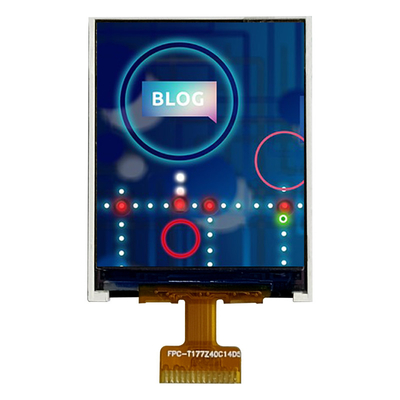

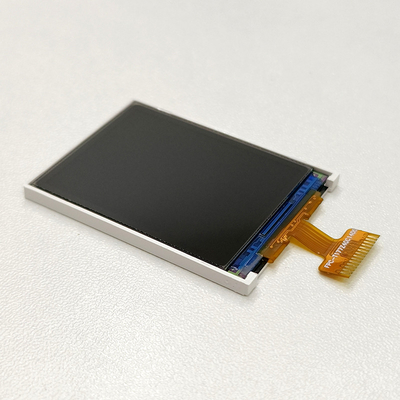

Porträt 1,77 Zoll TFT-LCD-Display SPI 128x160 ST7735 Fahrer Touchscreen Optional, TFT-LCD 1,77 Zoll Produktbild
Fabrikanlagen und Zertifizierung
Porträt 1,77 Zoll TFT-LCD-Display SPI 128x160 ST7735 Fahrer Touchscreen Optional, für TFT-LCD 1,77 Zoll weitere Informationen, bitte senden Sie Anfrage an sales2@saef.com.cn oder ck@saef.com.cn
Suchwort: tft 1,77", 1,8" tft lcd, 1,8" tft lcd, 1,8" tft lcd, tft lcd 1.77, 1,77" TFT-Display, 1,77" TFT-Display, 1,77" TFT-Display, 1,8" TFT-Display, 1,8" TFT-LCD-Display
