Produktdetails:
|
| Erzeugnis: | 3.5 Zoll TFT-LCD-Bildschirm | Berührungsschirm: | mit oder ohne resistive Berührungsplatte |
|---|---|---|---|
| Kapazitive Note: | Standard- und Custom-Abdeckungsglas optional | Entschließung: | Punkte 320x480 |
| Sichtrichtung: | 12:00 | Schnittstelle: | MCU |
| Nummer des Pins: | 32 Stifte | Verbindung: | Stecker (anpassen) |
| Oberflächenhelligkeit: | 200cd/m2 (Nits) | LED-Lebenszeit: | 40.000 Stunden |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform | Zertifizierung: | ISO9001:2015 & ISO14001:2015 |
| Hervorheben: | 3.5 Zoll TFT-LCD-Display,HVGA-TFT-LCD-Display,Anzeige 320x480 TFT LCD |
||
3.5 Zoll TFT-LCD-Portrait-Display mit ILITEK ILI9488 MCU-Schnittstellen-Treiber 320x480 HVGAAnzeigebeschreibung
Saef Tech SF-TC350H-8942A-N ist ein diagonal 3,5 Zoll großes TFT-LCD-Modul mit einer Auflösung von HVGA 320x480 Pixel.
Produktschnelle Details:
1. LCD Größe: 3,5 ′′ TFT
2Auflösung: 320 x 480
3Blickwinkel: 12 Uhr
4- Umriss Abmessungen: 55,26*84,69*2,1 mm
5. Fahrer-IC: ILI9488
6- Schnittstellentyp: MCU
7. Touch-Panel: mit oder ohne Resistive Touch-Panel optional
8. Temperatur: Oberste -20°C bis +70°C; Tst -30°C bis +80°C
Eigenschaften des Produkts:
1. SF-TC350H-8942A-N ist ein TFT-LCD-Modul mit 3,5 Zoll diagonaler Größe, 320xRGBx480, vollfarbigem TFT-LCD-Display.
2Dieses Modul unterstützt die MCU-Schnittstelle. Das Modell SF-TC350H-8942A-N hat eine Modulgröße von 55,26*84,69 mm und eine aktive Flächengröße von 48,96 x 73,44 mm.
3. SF-TC350H-8942A-N ist mit dem ILI9488-Steuergerät auf dem Modul integriert, und seine logische Versorgungsspannung liegt zwischen 2,6V und 3,3V.
4. Es kann bei Temperaturen von -20°C bis +70°C betrieben werden; die Lagertemperaturen liegen zwischen -30°C und +80°C.
5. SF-TC350H-8942A-N ist ein LCD-Modul im Portraitmodus mit 200 cd/m2 Helligkeit. Wenn Sie es als Landschaftsmodus verwenden oder die Helligkeit erhöhen möchten, kontaktieren Sie uns bitte für weitere technische Unterstützung.
6Dieses 3,5" TFT LCD Modul funktioniert gut für GPS-Geräte, POS-Terminal, Cash-Reader, Scanner, Heimautomation, Konferenztelefon, Analyzer, Haushaltsgeräte, Heimautomation, Sicherheitssystem usw.
| Produkt: | 3.5" TFT-LCD-Bildschirm | Berührungsschirm: | Mit oder ohne Resistenz-Touch-Panel |
|---|---|---|---|
| Kapazitätsberührung: | Standard- und kundenspezifische Abdeckungsglas optional | Die Entschließung: | 320x480 Punkte |
| Blickrichtung: | 12:00 | Schnittstelle: | MCU |
| Nummer des Pins: | 32 Stifte | Verbindung: | Stecker (anpassen) |
| Oberflächenleuchtigkeit: | 200cd/m2 (Nits) | Lebensdauer der LED: | 40,000 Stunden |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform | Zertifizierung: | ISO 9001:2015 und ISO 14001:2015 |

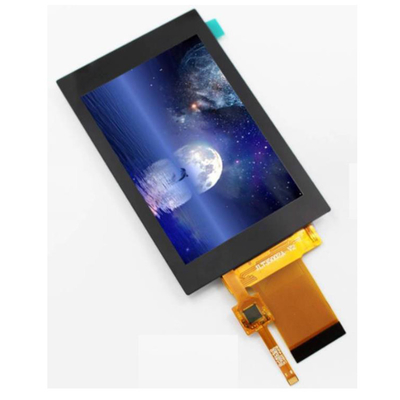

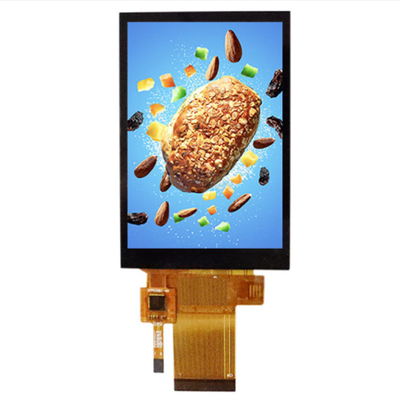

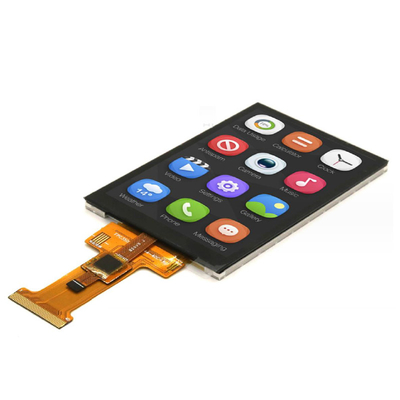

MCU 3,5-Zoll-TFT-LCD, 3,5" 320x480 HVGA-LCD-Anzeige Echtproduktbild
ESP8266 mit ili9488 3,5 Zoll TFT-Bildschirm für Anzeige + Berührung verbunden
1. Verwenden Sie die TFT_eSPI Bibliothek
2Inhalt der Konfiguration
2-1) Wie ist das Gerät verdrahtet?
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
Die in Absatz 1 genannten Angaben sind zu berücksichtigen, sofern sie in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt sind.
Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 182/2011 zu entnehmen.
Der Wert des Zinssatzes ist zu berücksichtigen, wenn der Zinssatz nicht überschritten ist.
T_D0 - D6
T_CS - D2
* XXX/XXX zeigt an, dass eine parallele Linie erforderlich ist, die nur für ESP8266 und ili9488 Anzeigen gilt
*Die anderen Bildschirme müssen entsprechend den Anmerkungen in User_Setup.h und User_Setup_Select.h angepasst werden, um Umgehungen zu vermeiden!!
2-2). Benutzer_Setup.h ändern
Finden Sie die Datei User_Setup.h im Bibliotheksverzeichnis und ändern Sie die Anmerkungen nach dem Modell des TFT-Bildschirms
#define ILI9488_DRIVER // WARNUNG: Verbinden Sie ILI9488 Display SDO nicht mit MISO, wenn andere Geräte den SPI-Bus teilen (TFT SDO triest nicht, wenn CS hoch ist)
Unkommentieren Sie diesen Treiber und geben Sie den Standard-Li9341 in den Kommentar zurück
Zwei Parameter hinzufügen
#define TFT_WIDTH 480
#define TFT_HEIGHT 320
Da ich einen 480 x 320 Bildschirm benutze, gibt es keine entsprechenden Parameter in der Datei, so kann ich es hinzufügen und direkt verwenden, wenn es Parameter des entsprechenden Bildschirms in der Datei
Die Datei scrollt weiter nach unten
Finden Sie #define TOUCH_CS PIN_D2 und deaktivieren Sie (entspricht dem Wiremap-Port)
2-3) Benutzer_Setup_Select.h ändern
#include aktivieren
#include aktivieren
*Für andere Bildschirmtypen müssen Sie die entsprechende User_Setups/Setup20_ILI9488.h Treiberdatei öffnen, um zu überprüfen, ob die definierten Pins mit denen im Verkabelungsdiagramm übereinstimmen.
2-4) Versuchen Sie es für einen Lauf
Öffnen Sie die Instanz -TFT_eSPI-Generic-Touch_calivrate in Arduino (diese Instanz wird Touch-Kalibrierung genannt, Touch muss kalibriert werden)
Folge den Beispielen in der Bibliothek und spiel nach deinem Herzenswillen.
Am Ende, ich weiß eigentlich nicht viel über das Prinzip, glücklich herauszufinden, kann es Auslassungen in der spezifischen Konfiguration, stellen Sie sicher, mehr Konfiguration Notizen zu studieren,und gleichzeitig auf Probleme stoßen, um auf inländische und ausländische Websites zu gehen, um ihr Glück zu versuchenIch habe keine Zeit, es nochmal zu überprüfen, reden wir nur über den Weg. Viel Glück!
