7 Zoll 1024x600 LVDS TFT-LCD mit CTP, PCAP Touchscreen 7 Zoll IPS

7" 1024x600 LVDS TFT LCD mit CTP, PCAP Touchscreen 7 Zoll IPS Produkt Einführung

Produktschnelle Details:


1. LCD Größe: 7 ′′ Zoll TFT
2Auflösung: 1024x600
3Blickwinkel: frei
4- Umriss: 165 x 100 x 5,7 mm.
5. LCM-Schnittstellentyp: LVDS

6. CTP-Schnittstellenart: I2C
7. Temperatur: Oberste -20°C bis +70°C; Tst -30°C bis +80°C
8. Touch-Panel: Kapazitiver Touch-Bildschirm ((CTP)

SAEF Technology ZDX070BIV1-B3 ist ein 7-Zoll-IFS-TFT-LCD-Display mit vollem Blickwinkel mit einer Auflösung von 1024x600 Pixel.

Dieses LCD-Modul hat eine Umrissdimension von 165x100x5.7mm und eine AA-Größe von 154.2144 ((H) ×85.92 ((V) mm. Dieses 7" TFT-LCD ist mit PCAP ((Capacitive Touch Screen).ZDX070BIV1-B3 LCM-Schnittstelle ist mit LVDS-SchnittstelleDie CTP-Schnittstelle ist I2C. ZDX070BIV1-B3 ist mit 300cd/m2 (Nits) Oberflächenhelligkeit, dieses LCD-Display-Modul kann bei Temperaturen von 20°C bis +70°C betrieben werden.

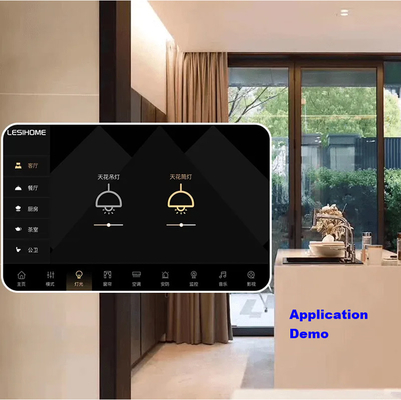

Dieses 7 ′′ TFT-LCD-Modul wird häufig in Messgeräten, medizinischen Geräten, Heimautomation, Zugangssicherheitssystemen, Supermärkten, Haushaltsgeräten, GPS-Geräten usw. verwendet.

7" 1024x600 LVDS TFT LCD mit CTP, PCAP Touchscreen 7 Zoll IPS Produktzeichnung

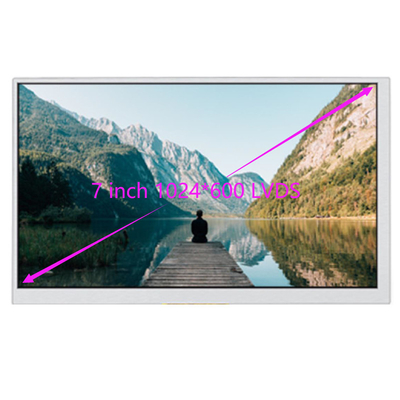

7" 1024x600 LVDS TFT LCD mit CTP, PCAP Touchscreen 7 Zoll IPS Produktbild

Einrichtungen und Zertifikate

Was ist LVDS

LVDS (Low-Voltage Differential Signaling): Es handelt sich um eine Schnittstelle für die Niederspannungs-Differential-Signaltechnologie. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.

In den letzten Jahren, mit der rasanten Entwicklung der Elektronikindustrie, hat auch intelligente Anzeigegeräte brillante Erfolge erzielt, und High-Definition-Anzeigen wurden von den Verbrauchern bevorzugt.Gegenwärtig, die High-Definition-Display-Protokoll-Schnittstellen umfassen RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One usw.

Die LVDS-Level-Norm verwendet ein Paar (zwei) Differentialsignalleitungen zur Datenübertragung.

Durch den Antrieb einer stabilen Stromversorgung von 3,5 mA können Daten mit einer sehr geringen Amplitudendifferenzsignal von 350 mV an der 100Ω-Endung mit hoher Geschwindigkeit übertragen werden.Die Datenübertragungsgeschwindigkeit ist innerhalb der Spezifikation auf höchstens 655 Mbit/s beschränkt.Durch die einzigartige Verarbeitung jedes Halbleiterherstellers ist es möglich, eine Hochgeschwindigkeitsübertragungsgeschwindigkeit von etwa 3 Gbit/s zu erreichen.

Die beiden Differenzsignale, das positive Elektrodensignal (A+) und das negative Elektrodensignal (B−), sind auf einer gemeinsamen Spannung (Voc) von 1,2 V zentriert,und die beiden Signale schwanken mit einem Potenzialdifferenz von 350 mVDann wird das Differenzial des Oszilloskops mit einer Sonde gemessen und eine Signalwellenform wie in Abbildung 2 erhältlich. Dies ist der Amplitudenunterschied zwischen den beiden Signalen ((A+) −(B−)).Durch Messung mit einer Differentialsonde, kann die Amplitudendifferenz berechnet werden, aber eine solche Signalwellenform existiert nicht physikalisch.

Die Grundstruktur des Sende- und Empfängers von LVDS ist in der Abbildung unten dargestellt.und wird von einer konstanten Stromquelle angetrieben, d. h. Strombetrieben (im Gegensatz zu Spannungsbetrieben wie TTL und CMOS).

Unter ihnen ist der Feldwirkungstransistor im Treiber (nicht notwendigerweise der Feldwirkungstransistor, da sich die technische Spezifikation des LVDS hauptsächlich auf die elektrischen,Verbindungs- und Linienverbindung der LVDS-Schnittstelle, und es gibt keine klaren Anforderungen an den Produktionsprozess, das Übertragungsmedium und die Stromversorgungsspannung, d. h. sie kann durch CMOS, GaAs oder andere Verfahren realisiert werden,und die schwarze Katze und die weiße Katze, die Mäuse fangen können, sind gute Katzen) um einen vollständigen Brücken-Schaltkreis zu bilden. zur Steuerung der Stromflussrichtung der 3,5 mA konstanten Stromquelle verwendet,Ein 100 Ohm-Endwiderstand ist parallel zwischen den Umkehr- und Umkehrschlüssen des Empfängers angeschlossen, so dass der Strom Spannung durch den Widerstand erzeugen kann, und dann werden die hohen und niedrigen Ebenen durch das Urteil des Empfängers gebildet.

Wenn Q2 und Q3 eingeschaltet und Q1 und Q4 abgeschaltet sind, fließt der konstante Strom aus der Quelle durch Q3 zum Empfänger.und geht durch den 100 Ohm Endwiderstand und kehrt dann zum Fahrenden Ende, und schließlich durch Q2 zur Erde (GND) geht, erzeugt der Strom von 3,5 mA einen Spannungsrückgang von 350 mV auf dem 100 Ohm Widerstand, zu diesem Zeitpunkt,die Spannung am Umkehrterminal ist höher als die Spannung am Umkehrterminal, und der Ausgang ist ein hohes Niveau "H".

Suchwort: tft 7", 7 tft lcd, 7" tft lcd, LVDS 7 Zoll tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 Zoll tft display, tft display 7 Zoll LVDS, tft display 7", 7 Zoll tft lcd display,7 Zoll Touch TFT, 7" TFT Touch LCD-Display, TFT 7" mit CTP, 7" CTP Touch TFT, 7" TFT CTP Touch LCD.
