Produktdetails:
|
Erzeugnis: | 2.9 Zoll Eink EPaper Display | Entschließung: | 296 x 128 Punkte Auflösung |
---|---|---|---|
Anzeigemodus: | Aktivmatrix-elektrophoretische Anzeige (AM EPD) | Optik: | Alle Betrachten-Winkel |
Umriss Dim.: | 79.0(H) x 36.7(V) x 1.0(T) mm | Aktivbereich: | 66.896 ((H) x 29.056 ((V) mm |
Pixel Pitch: | 227 x 226 (112 dpi) um | Betriebstemperatur: | 0°C bis +40°C |
Speichertemperatur.: | -25°C bis +60°C | Farbe: | Schwarz/Weiß |
Oberflächenbehandlung: | Anti-Glanz, 3H | Nummer des Pins: | 24 Stifte |
Schnittstelle: | SPI | Anordnung der Pixel: | Vertikaler Streifen |
Eingangsstrom: | 3,1 MA | Einhaltung der Vorschriften: | Rohs & Reach-konform |
Hervorheben: | 2.9 Zoll ESL elektronisches E-Paper-Display,E-Paper-Display für Regalletiketten,2.9 Zoll ESL E-Paper-Display |
2.9 Zoll ESL Elektronische E-Papier-Anzeige Eink Digitale Preisschilder Regal Etikett Produktbeschreibung
SAEF-Technologie SFEPD290BW-7020A01 ist ein 3-Farbe 2,9 ̊ a-Si, aktive Matrix TFT, elektronisches Papier Display (EPD) Panel.Das Panel hat eine so hohe Auflösung (112 dpi), dass es leicht feine Muster anzeigen kannAufgrund seiner bi-stabilen Natur benötigt das EPD-Panel nur sehr wenig Strom zur Aktualisierung und benötigt keine Stromversorgung zur Aufrechterhaltung eines Bildes.
Eigenschaften
1 a-Si TFT-Aktivmatrix Elektronische Papieranzeige (EPD)
2 Drei Farben unterstützt: Weiß, Schwarz, Rot
3 Auflösung: 296 x 128
4 Ultra-niedriger Stromverbrauch
5 Supergroßer Blickwinkel - nahe 180°
6 Extra dünn und leicht
7 SPI-Schnittstelle
8 RoHS-konform
Produkt: | 2.9 Zoll Eink EPaper Display | Die Entschließung: | Auflösung von 296 x 128 Punkten |
---|---|---|---|
Anzeigemodus: | Aktivmatrix-elektrophoretische Anzeige (AM EPD) | Optik: | Alle Blickwinkel |
Umriss Dim.: | 79.0(H) X 36.7(V) X 1.0(T) Mm | Aktivbereich: | 66.896 ((H) X 29.056 ((V) Mm |
Pixel Pitch: | 227 x 226 (112 dpi) | Betriebstemperatur: | 0°C bis +40°C |
Lagertemperatur: | -25°C bis +60°C | Farbe: | Schwarz/Weiß/Rot |
Oberflächenbehandlung: | Anti-Glanz, 3H | Nummer des Pins: | 24 Stifte |
Schnittstelle: | SPI | Pixel-Anordnung: | Vertikaler Streifen |
Eingangsstrom: | 3.1 MA | Einhaltung der Vorschriften: | Rohs & Reach-konform |
Lagertemperatur TST: -20 - +60 oC
Haltungsfeuchtigkeit HST: 40% RH - 70% RH
Betriebstemperatur der Umgebung TOP: 0 - +40oC
Umgebungsfeuchtigkeit HOP: 40% RH - 70% RH
70 % RH Max. (Ta ± 40 oC), 40% RH Min. (Ta ± 60 oC), wobei Ta die Umgebungstemperatur ist.
Keine Kondensation und kein Frost in absoluten Umweltwerte.
Die Temperatur der Anzeigefläche des Bildschirms sollte zwischen 0 °C Min. und 40 °C Max. Die Erneuerungszeit hängt von der Betriebstemperatur ab.
Rötlich am Rand des schwarzen Bildes ist normal bei hoher Temperatur.
Eink Material ist Feuchtigkeit und UV empfindlich. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updating.Während die Anzeigen für die Garantiezeit in der absoluten angegebenen Betriebsumgebung nach der Spezifikation ausgeführt werden, desto besser die Lagerung,je besser die E Ink Displays funktionierenWie bei anderen Feuchtigkeits- und UV-empfindlichen Komponenten empfehlen wir, unsere Displays in Temperatur- und Feuchtigkeitskontrollumgebungen aufzubewahren.unter oben definierten optimalen Lagerauflagen, weg von Sonnenlicht, um ihre Leistung zu optimieren.
2.9 Zoll ESL Elektronische E-Papier-Anzeige Eink Digitale Preismarkierung Regal Etikett Produktzeichnung

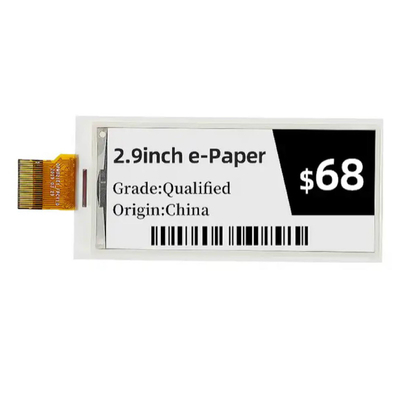

2.9 Zoll ESL Elektronische E-Papier-Anzeige Eink Digitale Preisschilder Regaletikette Produkt IMagie
Analyse der ESL-Lösung von AIoT
ESL, der vollständige Name von Electronic Shelf Label (ESL), ist ein Datenerfassungsportal des Internets der Dinge, das Daten über Interaktionen zwischen mehreren Parteien sammelt,Vorlage von Hintergrundanalysen und Ausgangsberichten zur Verbesserung des Betriebs. Mit ESLs als Kern ist jede ESL durch Netzwerkverbindung mit dem Backend-Server/Cloud verbunden, zusätzlich zur Echtzeit- und genauen Modifikation, Anzeige und Aufzeichnung von Preisen, Warennamen,BarcodesIm Vergleich zu den traditionellen Papieretiketten sind die Produkte in den meisten Ländern mit einer hohen Qualität und einer hohen Qualität.ESLs haben die Vorteile, Betriebskosten zu senken und die Effizienz des Managements zu verbessern, die das digitale Niveau der Geschäfte verbessern, die Kundenerfahrung verbessern und personalisiertes Marketing erreichen können.
ESLs bestehen aus elektronischen Tintenbildschirmen, Screen Drive ICs, drahtlosen Kommunikationsmodulen, Batterien und Widerstandskapazitätssensoren.
Gemäß den Statistiken von ePaper Insight wird 2021 die Zahl der weltweit ausgelieferten E-Papier-Display-Module (E-Tinte-Bildschirme und -Module) etwa 180 Millionen betragen.von denen mehr als 90% der E-Papier-Module auf dem chinesischen Festland hergestellt werdenZu den ursprünglichen Herstellern von elektronischen Tintenbildschirmen und -modulen gehören vor allem Yuan Tai Technology E Ink, BOE, Aoyi, Plastic Logic, PERVASIVE DISPLAYS, Weifeng Technology, Jiaxian Electronics,Dianmo, Xingtai Technology (Xingtai Yingke, eine Tochtergesellschaft von Holitech), Qingyue Optoelectronics, Yashi Optoelectronics, Lianji Electronics, Dongfang Kemai, Mofang Optoelectronics, Diading Optoelectronics,usw..
Der Hauptcontroller ist ein Texas Instruments MSP430G2553, eine 16MHz MCU mit 16KB Flash-Speicher, 512B SRAM, Comparator, UART/SPI/I2C und Timerfunktionen.
Die Auswahl des ESL-Hauptsteuerchips ist eher darauf ausgerichtet, drahtlose Kommunikationsfunktionen zu integrieren:
Zum Beispiel die CC2640R2F von Texas Instruments, eine 32-Bit-Wireless-MCU mit niedrigem Bluetooth-Energieverbrauch mit 128kB Flash-Speicher und 275kB ROM;
Der TSLR835x von Telink ist für 2,4 GHz-HF-Chip-Lösungen bestimmt.
Die EFR32FG22 (FG22) und EFR32BG22 (BG22) SOCS von SILICON LABS unterstützen die 802.15.4 AND BLUETOOTH LOW ENERGY PROTOCOLS, die üblicherweise in ESLs vorkommen und marktführende RF-Leistungen in TX POWER, RX und POWER liefern;
Der RJM8L303 von RUNJET integriert 13,56 MHz NFC-Funktionalität.
Der RK3566 von Rockchip ist mit TCON-EBC ausgestattet, für den keine zusätzlichen E-Tinte-Bildschirmsteuerchips erforderlich sind.
N.X.P. Bluetooth BLE Chip QN9021;
Der Bluetooth 5.1 LE-Chip von INGCHIPS ist der ING918xx.
Der Bluetooth-Chip von Nordic nRF52832;
die YICHIP-YC11XX-Serie;
INPLAY ist IN610;
LENZE'ST17H65/ST17H62;
PHYPLUS'PHY6202;
UNICMICRO's UME3213 usw.
In dem riesigen Markt für intelligente IoT-AIoT-Produkte ist ESL nur eines der Produkte.Paiming Xincheng ist eine Plattform für den Handel mit Komponenten.Wir konzentrieren uns darauf, den langen Kundenstamm von Komponenten zu bedienen.Die Entwicklung eines neuen Systems für die Entwicklung von Produkten und Dienstleistungen, Design Win und Zirkulation, die Ingenieuren bei der Auswahl, Probenahme und Beschaffung unterstützt und einen bescheidenen Beitrag zum Angebot und zur Nachfrage der Elektronikindustrie leistet.
