E-Paper-Modul Digitales Display 1,54" 3 Farben EPD 24 Pins ESL E-Tinte 200*200 Punkte SPI Schnittstelle Optik Alle Blickwinkel

E-Tinte 1,54 Zoll 200*200 Punkte SPI-Schnittstelle, 1,54" 3 Farben EPD 24 Pins ESL E-Papiermodul digitale Anzeige

E-Tinte Anzeige 1,54 Zoll, EPD 1,54 Zoll Bildschirmbeschreibung

SAEF Technology SFEPD154B-7099A-BWR ist ein Active Matrix Electrophoretic Display ((AM EPD), mit Schnittstelle und Referenzsystemdesign.und verfügt über 2-Bit-Full-Display-FunktionenDas Modul ist ein TFT-Array-Antriebs-elektrophoretisches Display mit integrierten Schaltkreisen, einschließlich Gate-Buffer, Quell-Buffer, SPI-Schnittstelle, Timing-Control-Logik, Oszillator, DC-DC, SRAM, LUT, VCOM.Modul kann in tragbaren elektronischen Geräten verwendet werden, wie z. B. das elektronische Regaletikett (ESL).

Eigenschaften

1 a-Si TFT-Aktivmatrix Elektronische Papieranzeige (EPD)
2 Auflösung: 200 x 200
3 Ultra-niedriger Stromverbrauch
4 Supergroßer Blickwinkel - nahe 180°
5 Extra dünn und leicht
6 SPI-Schnittstelle
7 RoHS-konform

Betriebstemperatur

Die Betriebstemperatur beträgt -0 bis 50 °C, die Lagertemperatur -20 bis 60 °C. 90 % RH Max. (Ta 40 oC), wobei Ta Umgebungstemperatur ist.

Die Temperatur der Feuchtlampe sollte maximal 39 oC (Ta > 40 oC) betragen.Keine Kondensation und kein Frost bei absoluten Umweltwerte.

Die Temperatur der Bildschirmfläche sollte zwischen 0 oC Min. und 50 oC Max. Die Erneuerungszeit hängt von der Betriebstemperatur ab.
E-Ink Material ist Feuchtigkeit und UV empfindlich. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updating.Während die Anzeigen für die Garantiezeit in der absoluten angegebenen Betriebsumgebung nach der Spezifikation ausgeführt werden, desto besser die Lagerung,je besser die E Ink Displays funktionierenWie bei anderen Feuchtigkeits- und UV-empfindlichen Komponenten empfehlen wir, unsere Displays in Temperatur- und Feuchtigkeitskontrollumgebungen aufzubewahren.unter oben definierten optimalen Lagerauflagen, weg von Sonnenlicht, um ihre Leistung zu optimieren.


Vorsichtsmaßnahmen
(1) Das EPD-Panel/Modul ist aus zerbrechlichen Materialien wie Glas und Kunststoff hergestellt und kann bei Abfallen zerbrechen oder knacken.Verwenden Sie keine Kraft wie Biegen oder Verdrehen der EPD-Platte.
(2) Es wird empfohlen, EPD-Platten in einem sauberen Arbeitsbereich zu montieren oder zu installieren.
(3) Verwenden Sie keinen Druck auf das EPD-Panel, um eine Beschädigung zu vermeiden.
(4) Verbinden oder trennen Sie den Schnittstellenanschluss nicht, während das EPD-Panel in Betrieb ist.
(5) Bitte stützen Sie die Lünette mit dem Finger, während Sie das Schnittstellenkabel wie das FPC anschließen.
(6) Die EPD-Platten/EPD-Module dürfen nicht gestapelt werden.
(7) Drücken Sie das FPC nicht auf den Glasrand oder ziehen Sie das FPC auf / ab auf 90°.
(8) Berühren Sie den FPC-Lead-Anschluss nicht.
(9) Berühren Sie den IC-Bindungsbereich nicht, da dadurch die TFT-Leitung zerkratzt oder die IC-Funktion beschädigt werden kann.
(10) Bei der Handhabung und Montage tragen Sie einen Handgurt.Halbleitergeräte sind im EPD-Panel / -Modul enthalten und sollten mit Vorsicht behandelt werden, um eine elektrostatische Entladung (ESD) zu verhindern. (Ein Ionenventilator kann im Montagebetrieb erforderlich sein, um das ESD-Risiko zu verringern.)
(11) Bewahren Sie das EPD-Panel/Modul bei der Lagerung in der angegebenen Umgebung und in den Originalverpackungen auf, um Kratzer zu vermeiden und die ursprüngliche Leistung zu erhalten.
(12) Das EPD-Panel darf nicht zerlegt oder neu zusammengebaut werden.
(13) Verwenden Sie ein weiches, trockenes Tuch ohne Chemikalien zur Reinigung. Bitte drücken Sie nicht hart zur Reinigung, da die Oberfläche der Schutzfolie sehr weich und ohne harte Beschichtung ist.Dieses Verhalten würde einen Dorn oder Kratzer auf dem Schutzblech machen.
(14) Bitte achten Sie auf Feuchtigkeit, um zu vermeiden, dass sie in das EPD-Panel eindringt, was während des Betriebs zu Beschädigungen führen kann.
(15) Es handelt sich um ein Produkt mit niedrigem Temperaturbetrieb. Bitte beachten Sie, dass die Temperatur unterschiedlich ist, um Frost oder Tau auf der Oberfläche der EPD-Platte zu verursachen.Feuchtigkeit kann aufgrund von Frost oder Tau auf der Oberfläche des EPD-Panels in das EPD-Panel eindringen, und verursacht Schäden am EPD-Panel.
(16) Wenn das EPD-Panel/Modul nicht alle 24 Stunden aktualisiert wird, kann ein Phänomen auftreten, das als "Ghosting" oder "Image Sticking" bezeichnet wird.Es wird empfohlen, dass der Kunde den ESL / EPD Tag alle 24 Stunden im Einsatzfall aktualisiert.Es wird empfohlen, dass der Kunde das ESL / EPD Tag mit einem vollständig weißen Bild versendet oder speichert, um dieses Problem zu vermeiden.
(17) Hohe Temperatur, hohe Luftfeuchtigkeit, Sonnenlicht oder Leuchtstofflicht können die Leistung des EPD-Panels beeinträchtigen.Sonnenlicht, oder für längere Zeit fluoreszierend.
(18) Die Etikettenfarbe, die zur Kennzeichnung der Panel-ID-Nummer verwendet wird, wird leicht durch Lösungsmittel gelöscht.
(19) Die EPD ist vakuumverpackt.
(20) Vor der Genehmigung durch die BOE und den Kunden können Produkte und Produktspezifikationen ohne vorherige Ankündigung geändert werden.Bestätigen Sie, dass Sie die neuesten Produktstandards oder -spezifikationen erhalten haben, bevor Sie das endgültige Design vorlegen, kaufen oder nutzen.
(21) Die BOE bemüht sich nach besten Kräften, die Qualität und Zuverlässigkeit ihrer Produkte zu gewährleisten. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, wie Luft- und Raumfahrt, Luftfahrt, Kernenergie, Verbrennungskontrolle, Transport, Verkehr, Sicherheitsgeräte oder medizinische Geräte zur Lebenserhaltung.
(22) Entwerfen Sie Ihre Anwendung so, dass das Produkt innerhalb der von der SAEF garantierten Grenzwerte verwendet wird, insbesondere für die maximale Nennleistung, den Betriebsspannungsbereich, die Wärme-Bestrahlungseigenschaften,Einbaubedingungen und sonstige Merkmale. SAEF übernimmt keine Verantwortung für Ausfälle oder Schäden bei Verwendung über die garantierten Grenzwerte.berücksichtigen normalerweise vorhersehbare Ausfallraten oder Ausfallmodi in Halbleitergeräten und setzen systemische Maßnahmen wie Ausfallsicherungen ein, so dass die Ausrüstung, die ein SAEF-Produkt enthält, keine Körperverletzungen, keine Brände oder sonstigen Folgeschäden durch den Betrieb des SAEF-Produkts verursacht.
(23) Dieses Produkt ist nicht zu Strahlungsbeständigkeit bestimmt.

Der E-Tinte-Bildschirm hat reiche Anwendungsszenarien, und die B / C Ende ist Zweiradantrieb

Als neue Anzeigetechnologie erweitert das E-Papier die Anwendungsmöglichkeiten von Endgeräten im Bereich der Flachbildschirme.E-Papier ist eine Art Flachbildschirmtechnologie, auch als E-Tintenbildschirm bezeichnet, der die visuelle Wahrnehmung des Druckens und Schreibens auf Papier nachahmen kann.und kann das Display auch bei ausgeschaltetem Strom halten, und die Kernmerkmale sind geringer Stromverbrauch und visuelle Gesundheit, die als eine neue Anzeigetechnologie bezeichnet werden kann, die "klein, aber schön" ist.

Die Eigenschaften von E-Tinte-Bildschirmprodukten sind hervorragend und die nachgelagerten Anwendungsmöglichkeiten wachsen rasch.Die Merkmale der Produkte im Zusammenhang mit dem E-Papier liegen in der Papierart und dem geringen Stromverbrauch., und sich nach der Kombination von Kostensenkung und neuer Nachfrage schrittweise auf B/C-Anwendungsszenarien auszuweiten.für Notebooks und Computermonitore, Uhrenarmbänder und andere tragbare Produkte, intelligentes Zuhause und andere Anwendungsbereiche; 2) Das B-End ist das wichtigste Entwicklungs- und Anwendungsfeld des aktuellen Marktes,und das Produkt nimmt den IoT-Einzelhandelsmarkt mit geringer Leistung als wichtigstes Anwendungsszenario, und erweitert sich auf die Bereiche Smart Retail, Smart Logistics, Smart Transportation, Smart Industry, Smart Healthcare und Smart Education.

Die Kerntechnologie des E-Tintenbildschirms ist die Gestaltung des Anzeigemoduls, das die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemodul-Schema, die Anzeigemod-Schema, die Anzeigemod-Schema, die Anzeigemod-Schema, die Anzeigemod-Schema, die Anzeigemod-Schema, die Anzevon denen die Mikrokapsel-Elektrophorese-Technologie das gängige System istDas Produktdesign besteht aus einem TFT-Substrat und zwei Elektrodenlagen, die zwischen positiv geladenen schwarzen und negativ geladenen weißen Teilchen eingeklemmt sind.Diese Technologie verwendet das Prinzip der positiven und negativen Anziehung., durch Anbringen von Elektroden zur Steuerung der Pixel zur Darstellung von Schwarz oder Weiß,und Sie können auch die Spannungsgröße anpassen, um die Position der schwarzen oder weißen Partikel von der oberen Anzeigebereich zu grauen Anzeige zu steuern.

Der Markt für E-Tintextriebe ist durch die Nachfrage nach Endgerätesanwendungen in eine Phase des schnellen Wachstums getrieben worden.Die Gesamtgröße des weltweiten Marktes für E-Tinte-Bildschirme betrug 3 USD..1 Milliarden im Jahr 2021 und wird voraussichtlich 20,34 Milliarden US-Dollar im Jahr 2026 erreichen, mit einer jährlichen Wachstumsrate von 45,62% von 2021 bis 2026.die Verbraucherelektronik im Jahr 2021 den größten Marktanteil hatteIn Kombination mit Mordor-Geheimdienststatistiken und -prognosendie Wachstumsrate der anderen Endverwendungsmärkte wird im Prognosezeitraum auf dem höchsten Niveau aller Endverwendungssegmente liegen., mit einer jährlichen Wachstumsrate von 52,20% von 2021 bis 2026E.

Die Konzentration der E-Tinte-Bildschirmindustrie im Vorfeld ist hoch, die Merkmale von Industrieclustern im Mittelfeld werden immer deutlicher,und die nachgelagerten Terminalmarken sind tendenziell diversifiziert.Die Hersteller der Vorstromdiaphragmen werden von der taiwanesischen Firma Yuantai Technology mit ihrer führenden Technologie dominiert, andere Lieferanten sind Guangzhou Aoyi Electronics,die im Allgemeinen ein Oligopolmuster aufweistDie Modulhersteller der mittleren Generation haben Industriecluster gegründet, darunter Yuantai Technology, BOE, Qingyue Optoelectronics, Yashi Optoelectronics usw.mehr als 90% des weltweiten Marktanteils an E-Papier-ModulenZu den nachgelagerten Endgeräteherstellern gehören Hersteller von Unterhaltungselektronik wie Zhangyue Technology,ESL-Lösungsanbieter wie Hanshow Technology, und mit dem ständigen Aufkommen von Anwendungssoftware-Marken wie iFLYTEK neigen die Herstellerarten dazu, sich zu diversifizieren.

Der Wert des Anzeigemodules von E-Tintenbildschirmprodukten macht einen bedeutenden Anteil aus, und die mittleren und vorgelagerten Bereiche sind die Kernknoten der industriellen Kette.Kindle-E-Book-Lesegeräte als Beispiel, die Displaymodule mehr als 40% der Hardware-Kostenanteile der gesamten Maschine ausmachen, gefolgt von Kommunikationsmodulen mit etwa 20%,Prozessoren und zugehörige Chips mit einem Anteil von etwa 20%, sowie Bauteile, PCB und andere Hardware-Teile, die etwa 10% des verbleibenden Anteils ausmachen.Wir glauben, dass die mittleren und oberen Ebenen der industriellen Kette der Kern der Wettbewerbslandschaft sind., und die Situation, dass die groß angelegte Vermarktung von E-Papierprodukten durch den anhaltend hohen Preis einzelner Produkte eingeschränkt wird, wird allmählich gebrochen.Wir empfehlen, sich auf Investitionsmöglichkeiten in der mittleren und oberen Stufe der Wertschöpfungskette zu konzentrieren..

Anwendung

Elektronisches Regaletikettsystem, E-Papierleser, E-Papier-Notebooks, Mobiltelefone, Computer, Monitore, tragbare Produkte,

1.54 Zoll E-Tinte Anzeige 200*200 Punkte Auflösung, AM EPD, Ultra Low Power Consumption SPI Schnittstelle

E-Tinte Anzeige 1,54 Zoll, EPD 1,54 Zoll Produktzeichnung

1.54 Zoll E-Tinte Anzeige 200*200 Punkte Auflösung, AM EPD, Ultra Low Power Consumption SPI Schnittstelle

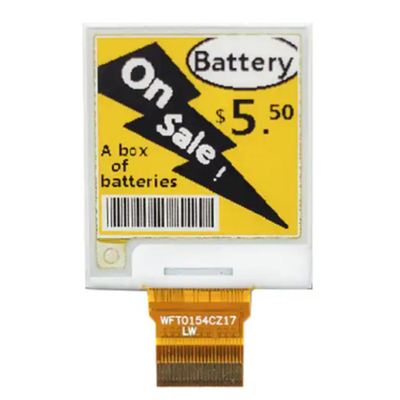

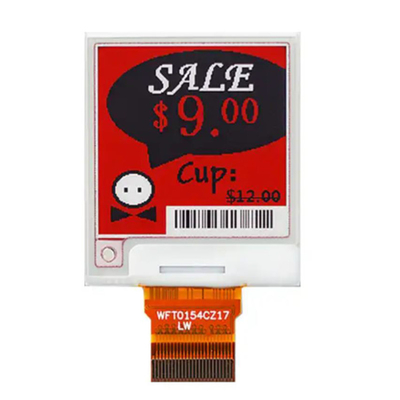

E-Tinte Anzeige 1,54 Zoll, EPD 1,54 Zoll Produktbild
