E-Tinte Anzeige 1,54 Zoll, EPD 1,54 Zoll Bildschirmbeschreibung

SAEF Technology SFEPD154B-7099A-BW ist ein Active Matrix Electrophoretic Display (AM EPD) mit Schnittstelle und Referenzsystemdesign.und verfügt über 2-Bit-Full-Display-FunktionenDas Modul ist ein TFT-Array-Antriebs-elektrophoretisches Display mit integrierten Schaltkreisen, einschließlich Gate-Buffer, Quell-Buffer, SPI-Schnittstelle, Timing-Control-Logik, Oszillator, DC-DC, SRAM, LUT, VCOM.Modul kann in tragbaren elektronischen Geräten verwendet werden, wie z. B. das elektronische Regaletikett (ESL).

SFEPD154B-7099A-BW ist ein 1,54 ̊ a-Si, Active Matrix TFT, Electronic Paper Display (EPD) Panel mit einer so hohen Auflösung (188 dpi), dass es in der Lage ist, leicht feine Muster anzuzeigen.Aufgrund seiner Bi-Stabilität, benötigt das EPD-Panel nur sehr wenig Strom zur Aktualisierung und benötigt keinen Strom zur Aufrechterhaltung eines Bildes..

Eigenschaften

1 a-Si TFT-Aktivmatrix Elektronische Papieranzeige (EPD)
2 Auflösung: 200 x 200
3 Ultra-niedriger Stromverbrauch
4 Supergroßer Blickwinkel - nahe 180°
5 Extra dünn und leicht
6 SPI-Schnittstelle
7 RoHS-konform

Betriebstemperatur

Die Betriebstemperatur beträgt -0 bis 50 °C, die Lagertemperatur -20 bis 60 °C. 90 % RH Max. (Ta 40 oC), wobei Ta Umgebungstemperatur ist.

Die Temperatur der Feuchtlampe sollte maximal 39 oC (Ta > 40 oC) betragen.Keine Kondensation und kein Frost bei absoluten Umweltwerte.

Die Temperatur der Bildschirmfläche sollte zwischen 0 oC Min. und 50 oC Max. Die Erneuerungszeit hängt von der Betriebstemperatur ab.
E-Ink Material ist Feuchtigkeit und UV empfindlich. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updating.Während die Anzeigen für die Garantiezeit in der absoluten angegebenen Betriebsumgebung nach der Spezifikation ausgeführt werden, desto besser die Lagerung,je besser die E Ink Displays funktionierenWie bei anderen Feuchtigkeits- und UV-empfindlichen Komponenten empfehlen wir, unsere Displays in Temperatur- und Feuchtigkeitskontrollumgebungen aufzubewahren.unter oben definierten optimalen Lagerauflagen, weg von Sonnenlicht, um ihre Leistung zu optimieren.


Vorsichtsmaßnahmen
(1) Das EPD-Panel/Modul ist aus zerbrechlichen Materialien wie Glas und Kunststoff hergestellt und kann bei Abfallen zerbrechen oder knacken.Verwenden Sie keine Kraft wie Biegen oder Verdrehen der EPD-Platte.
(2) Es wird empfohlen, EPD-Platten in einem sauberen Arbeitsbereich zu montieren oder zu installieren.
(3) Verwenden Sie keinen Druck auf das EPD-Panel, um eine Beschädigung zu vermeiden.
(4) Verbinden oder trennen Sie den Schnittstellenanschluss nicht, während das EPD-Panel in Betrieb ist.
(5) Bitte stützen Sie die Lünette mit dem Finger, während Sie das Schnittstellenkabel wie das FPC anschließen.
(6) Die EPD-Platten/EPD-Module dürfen nicht gestapelt werden.
(7) Drücken Sie das FPC nicht auf den Glasrand oder ziehen Sie das FPC auf / ab auf 90°.
(8) Berühren Sie den FPC-Lead-Anschluss nicht.
(9) Berühren Sie den IC-Bindungsbereich nicht, da dadurch die TFT-Leitung zerkratzt oder die IC-Funktion beschädigt werden kann.
(10) Bei der Handhabung und Montage tragen Sie einen Handgurt.Halbleitergeräte sind im EPD-Panel / -Modul enthalten und sollten mit Vorsicht behandelt werden, um eine elektrostatische Entladung (ESD) zu verhindern. (Ein Ionenventilator kann im Montagebetrieb erforderlich sein, um das ESD-Risiko zu verringern.)
(11) Bewahren Sie das EPD-Panel/Modul bei der Lagerung in der angegebenen Umgebung und in den Originalverpackungen auf, um Kratzer zu vermeiden und die ursprüngliche Leistung zu erhalten.
(12) Das EPD-Panel darf nicht zerlegt oder neu zusammengebaut werden.
(13) Verwenden Sie ein weiches, trockenes Tuch ohne Chemikalien zur Reinigung. Bitte drücken Sie nicht hart zur Reinigung, da die Oberfläche der Schutzfolie sehr weich und ohne harte Beschichtung ist.Dieses Verhalten würde einen Dorn oder Kratzer auf dem Schutzblech machen.
(14) Bitte achten Sie auf Feuchtigkeit, um zu vermeiden, dass sie in das EPD-Panel eindringt, was während des Betriebs zu Beschädigungen führen kann.
(15) Es handelt sich um ein Produkt mit niedrigem Temperaturbetrieb. Bitte beachten Sie, dass die Temperatur unterschiedlich ist, um Frost oder Tau auf der Oberfläche der EPD-Platte zu verursachen.Feuchtigkeit kann aufgrund von Frost oder Tau auf der Oberfläche des EPD-Panels in das EPD-Panel eindringen, und verursacht Schäden am EPD-Panel.
(16) Wenn das EPD-Panel/Modul nicht alle 24 Stunden aktualisiert wird, kann ein Phänomen auftreten, das als "Ghosting" oder "Image Sticking" bezeichnet wird.Es wird empfohlen, dass der Kunde den ESL / EPD Tag alle 24 Stunden im Einsatzfall aktualisiert.Es wird empfohlen, dass der Kunde das ESL / EPD Tag mit einem vollständig weißen Bild versendet oder speichert, um dieses Problem zu vermeiden.
(17) Hohe Temperatur, hohe Luftfeuchtigkeit, Sonnenlicht oder Leuchtstofflicht können die Leistung des EPD-Panels beeinträchtigen.Sonnenlicht, oder für längere Zeit fluoreszierend.
(18) Die Etikettenfarbe, die zur Kennzeichnung der Panel-ID-Nummer verwendet wird, wird leicht durch Lösungsmittel gelöscht.
(19) Die EPD ist vakuumverpackt.
(20) Vor der Genehmigung durch die BOE und den Kunden können Produkte und Produktspezifikationen ohne vorherige Ankündigung geändert werden.Bestätigen Sie, dass Sie die neuesten Produktstandards oder -spezifikationen erhalten haben, bevor Sie das endgültige Design vorlegen, kaufen oder nutzen.
(21) Die BOE bemüht sich nach besten Kräften, die Qualität und Zuverlässigkeit ihrer Produkte zu gewährleisten. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, wie Luft- und Raumfahrt, Luftfahrt, Kernenergie, Verbrennungskontrolle, Transport, Verkehr, Sicherheitsgeräte oder medizinische Geräte zur Lebenserhaltung.
(22) Entwerfen Sie Ihre Anwendung so, dass das Produkt innerhalb der von der SAEF garantierten Grenzwerte verwendet wird, insbesondere für die maximale Nennleistung, den Betriebsspannungsbereich, die Wärme-Bestrahlungseigenschaften,Einbaubedingungen und sonstige Merkmale. SAEF übernimmt keine Verantwortung für Ausfälle oder Schäden bei Verwendung über die garantierten Grenzwerte.berücksichtigen normalerweise vorhersehbare Ausfallraten oder Ausfallmodi in Halbleitergeräten und setzen systemische Maßnahmen wie Ausfallsicherungen ein, so dass die Ausrüstung, die ein SAEF-Produkt enthält, keine Körperverletzungen, keine Brände oder sonstigen Folgeschäden durch den Betrieb des SAEF-Produkts verursacht.
(23) Dieses Produkt ist nicht zu Strahlungsbeständigkeit bestimmt.

Der E-Tinte-Bildschirm hat reiche Anwendungsszenarien, und die B / C Ende ist Zweiradantrieb

Der elektronische Tinte (E-Tinte) -Bildschirm weist die Eigenschaften des Augenschutzes, der Energieeinsparung, der Biegbarkeit usw. auf und stützt sich hauptsächlich auf die Reflexion des äußeren Umgebungslichts, um eine Bildschirmanzeige zu erzielen.Wir glauben, dass die E-Tinte-Bildschirme gleichzeitig in den Bereichen Handel und Verbraucher voranschreiten werden, 1) kommerziell: Wir erwarten, daß die Produkte mit E-Tinte-Bildschirmen, wie ESLs, im Einzelhandel rasch vergrößert werden, und es gibt potenzielle Anwendungsbereiche in Büro, Fertigung,medizinische Behandlung, Finanzen und andere Bereiche; 2) Konsum: Wir sind optimistisch, dass E-Reader zu inländischen lokalen Marken führen und in mehrere Endgeräte wie Tablets,Displays und Wearables.

Die Vorlieferung von elektronischen Tintenblättern ist relativ konzentriert, und die künftige Kostensenkung dürfte die Anwendung fördern.Die Kerntechnologie der E-Papierfolie ist hauptsächlich die Mikrokapsel-Elektrophorese-Technologie, vertreten von Yuantai Technology und mit einem großen Marktanteil,Während andere Technologien sich meistens im Forschungs- und Entwicklungsstadium oder in vorläufigen Versuchen zur Vermarktung befindenLaut den Statistiken und Prognosen von TrendForce wird die globale E-Papier-Marktgröße im Jahr 2022 etwa 4,65 Milliarden US-Dollar betragen und im Jahr 2026 voraussichtlich 20,34 Milliarden US-Dollar erreichen.Wir glauben, dass, wenn mehr Lieferanten in der mittleren und oberen Kette der Industrie technologische Durchbrüche erzielen, wird erwartet, dass der Preis für E-Papierprodukte allmählich sinkt und damit mehr Anwendungsszenarien gefördert werden.Wir sind optimistisch über das anhaltende Wachstum der E-Papiermaschinenlieferungen.

Die Durchdringungsrate des neuen Einzelhandelsbereichs hat zugenommen und die nachgelagerten Anwendungsszenarien wurden schrittweise bereichert.Der Einsatz von E-Tinten-Bildschirmen im B-End zeigt sich vor allem in verschiedenen Produkten mit E-Papier-Etiketten und InformationstafelnLaut Daten von Qunzhi Consulting werden 2021 190 Millionen elektronische Preisschilder ausgeliefert, mit einer Wachstumsrate von 26,5% in den letzten fünf Jahren.Laut der Prognose von Lotu Technology, das Wachstum der ESL-Modullieferungen wird voraussichtlich 2022 100% erreichen. Wir glauben, dass mit der allmählichen Verbreitung von Konzepten wie Smart Retail, Smart Medical Care und Smart LogisticsDie E-Papierindustrie wird sich weiterhin auf den kommerziellen Markt ausweiten.Wir sind weiterhin optimistisch über das starke Wachstum, das die Branche gegen den Trend erzielt hat, und erwarten gleichzeitig, daß mit dem rasanten Anstieg derDie B-End-Anwendungen werden vielfältiger sein..

Die Anwendung von Endgeräten für den Verbraucherschutz erstreckt sich über ein breites Spektrum, und inländische und ausländische Marken sind aktiv innovativ, um den Markt zu füllen.einschließlich E-Papierleser, E-Papier-Notebooks, Mobiltelefone, Computer, Monitore, tragbare Produkte usw. Darüber hinaus verfügt der BMW iX Flow Concept über E-Tinte-E-Papier, das das Äußere des Autos bedeckt.Nach TrendForce-Daten, betrug die weltweite Marktgröße für Unterhaltungselektronik für E-Papierprodukte im Jahr 2021 1,665 Milliarden US-Dollar und wird voraussichtlich im Jahr 2026 10,112 Milliarden US-Dollar erreichen.Wir glauben, dass mit dem Aufstieg von Konzepten wie intelligenter Bildung und Hilfsbüros, werden die Vorteile von E-Papier wie Augenschutz, Biegbarkeit und geringer Stromverbrauch immer deutlicher werden,und die Anwendungsszenarien von E-Tinte-Bildschirmen auf dem C-End werden voraussichtlich zu weiteren Innovationen und Erweiterungen führen.

Anwendung

Elektronisches Regaletikettsystem, E-Papierleser, E-Papier-Notebooks, Mobiltelefone, Computer, Monitore, tragbare Produkte,

1.54 Zoll E-Tinte Anzeige 200*200 Punkte Auflösung, AM EPD, Ultra Low Power Consumption SPI Schnittstelle

E-Tinte Anzeige 1,54 Zoll, EPD 1,54 Zoll Produktzeichnung

1.54 Zoll E-Tinte Anzeige 200*200 Punkte Auflösung, AM EPD, Ultra Low Power Consumption SPI Schnittstelle

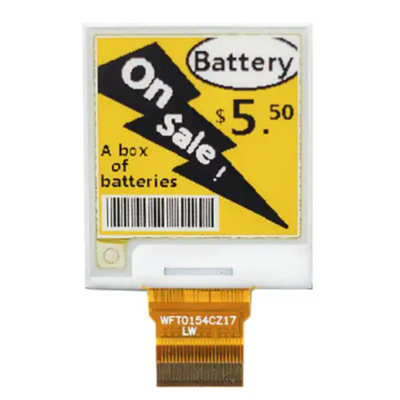

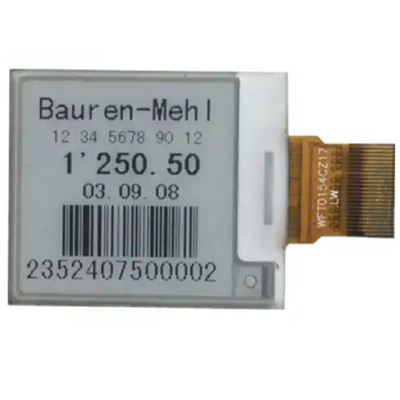

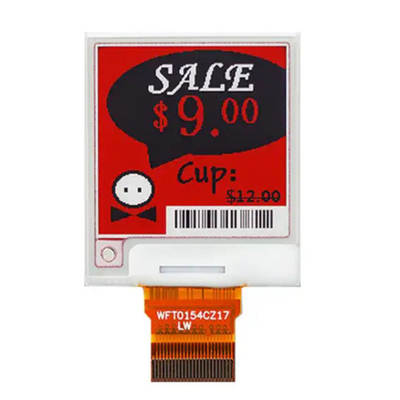

E-Tinte Anzeige 1,54 Zoll, EPD 1,54 Zoll Produktbild
