Produktdetails:
|
| Erzeugnis: | EPD 2,13" | Entschließung: | Auflösung von 122x250 Punkten |
|---|---|---|---|
| Anzeigemodus: | Aktivmatrix-elektrophoretische Anzeige (AM EPD) | Optik: | Alle Betrachten-Winkel |
| Umriss Dim.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | Aktivbereich: | 23.705 ((H) x48.55 ((V) mm |
| Betriebstemperatur: | 0°C zu +50°C | Speichertemperatur.: | -25°C bis +60°C |
| Nummer des Pins: | 24 Stifte | Schnittstelle: | SPI |
| Hervorheben: | 122x250 Dots Electronic Paper Display,2,13 Zoll-elektronische Papieranzeige |
||
3 Farben EPD 2,13 Zoll Bildschirm,2.13" E-Tinte ESL Anzeige Beschreibung
SAEF Technology SFEPD213BWR-7018A01 ist ein 3-Farbe 2,13 ′′ HR a-Si, aktive Matrix TFT, elektronische Papier-Display (EPD) Panel.Das Panel hat eine so hohe Auflösung (131 dpi), dass es leicht feine Muster anzeigen kannAufgrund seiner bi-stabilen Natur benötigt das EPD-Panel nur sehr wenig Strom zur Aktualisierung und benötigt keine Stromversorgung zur Aufrechterhaltung eines Bildes.
Eigenschaften
1. a-Si TFT-Aktivmatrix Elektronische Papieranzeige (EPD)
2. Drei Farben unterstützt: Weiß, Schwarz, Rot
3Auflösung 250 x 122
4. Ultra-niedriger Stromverbrauch
5. Supergroßer Blickwinkel - nahe 180°
6. Extra dünn und leicht
7. SPI-Schnittstelle
8. RoHS-konform
| Allgemeine Informationen | Inhalt |
| Bildschirmgröße |
2.13 Zoll |
| Anzeigemodus | EPD der aktiven Matrix |
| Auflösung der Anzeige | 122 ((H) × 250 ((V) Pixel |
| Aktivbereich | 23.705 ((H) x48.55 ((V) mm |
| Pixel Pitch | 0.194.3 x 0.194.2 ((131 dpi) |
| FPL (Frontplane Laminat) | Spectra Rot 2.0 |
| Umrissdimension | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm |
| Gewicht | 4.1 g |
| Logische Versorgungsspannung | 3.0V typisch |
| Betriebstemperatur | 0°C bis +50°C |
| Speichertemperatur | -25°C bis +60°C |
| Schnittstelle | SPI |
| Einhaltung der Vorschriften | REACH- und RoHS-konform |
Anwendung
Elektronisches Regaletikettsystem
Definition von Pin
Pin1, NC nicht angeschlossen
Pin2, GDR/O/Power MOSFET Treibersteuerung, dieser Pin ist die N-Channel MOSFET Gate Drive Control.
Pin 3, RESE/I/Booster Control Input, dieser Pin ist der Current Sense Input für die Steuerschleife.
Pin4, NC Nicht mit anderen NC-Pins verbinden
Pin5, VDHR / C / Kondensator. Dieser Pin ist die positive Gate-Antriebsspannung und der Stromversorgungspin für VSH2 Ein stabilisierender Kondensator sollte zwischen VSH2 und GND angeschlossen werden.
Pin6, TSCL / O / I2C Schnittstelle zum digitalen Temperatursensor
Pin7, TSDA / I/O / I2C Schnittstelle zum digitalen Temperatursensor
Pin8, BS/I/VSS, Dieser Pin stellt die Paneloberfläche fest.
Pin9, BUSYN / O / Device Busy Signal, Dieser Pin ist der Busy-Status-Ausgabe-Pin. Wenn Busy High ist, sollte der Betrieb des Chips nicht unterbrochen und der Befehl nicht gesendet werden.
Pin 10, RSTN / I / Systemreset, dieser Pin ist ein Reset-Signal-Eingang.
Pin11, D/C/I / Dieser Pin ist Daten/Befehlssteuerung
Pin12, CSB / I / Dieser Pin ist der Chip auswählen.
Pin13, SCL/I/Serielle Kommunikations-Uhr-Eingabe.
Pin14, SDA/I/Serielle Kommunikationsdaten-Eingabe/Ausgabe.
Pin15, VDDIO / P / Strom für Schnittstellenlogik-Pins und I/O. Es sollte mit VCI verbunden sein.
Pin16, VCI / P / Stromversorgung für den Chip
Pin17, GND / P / Boden
Pin18, VDDD / C / Ausgang des internen Reglers Ein Kondensator sollte zwischen VDD und GND angeschlossen werden.
Pin19, VPP / P / Stromversorgung für OTP-Programmierung
Pin20, VSH / C / Dieser Pin ist die Antriebsspannung der positiven Quelle. Zwischen VSH und GND sollte ein stabilisierender Kondensator angeschlossen werden.
Pin21, zwischen VGH und GND sollte ein VGH/C/A-Stabilisierungskondensator angeschlossen werden.
Pin22, VSL / C / Dieser Pin ist die negative Quelle Antriebsspannung und die Stromversorgung Pin für VCOM. Ein stabilisierender Kondensator sollte zwischen VSL und GND angeschlossen werden.
Pin23, zwischen VGL und GND sollte ein VGL/C/A-Stabilisierungskondensator angeschlossen werden.
Pin24, VCOM / C / Dieser Pin ist die VCOM-Antriebsspannung Ein stabilisierender Kondensator sollte zwischen VCOM und GND angeschlossen werden.
3 Farben EPD 2,13 Zoll Bildschirm,2.13" E-Tinte ESL-DisplayZeichnung

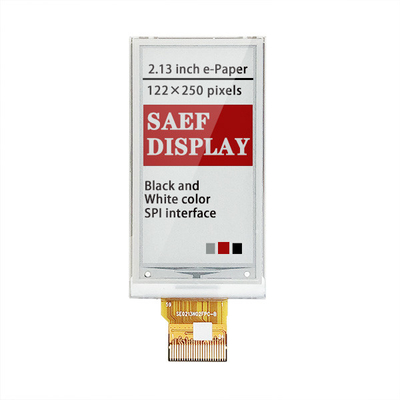

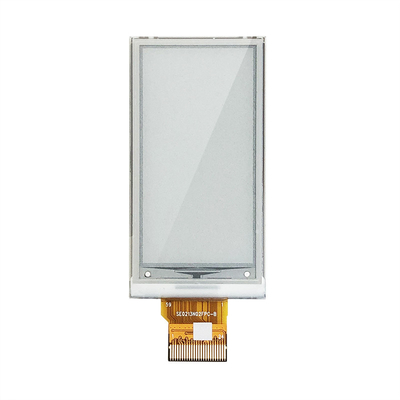

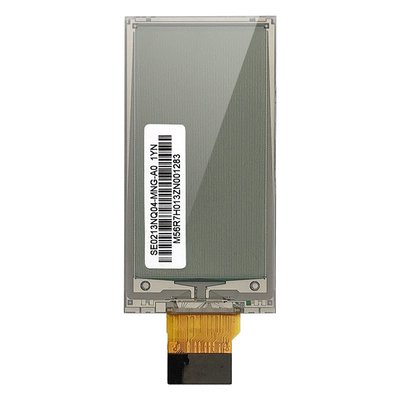

3 Farben EPD 2,13 Zoll Bildschirm,2.13" E-Tinte ESL-DisplayProduktbild
