Preis 2,66 Zoll-reflektierende Modus ESL-Anzeige 152x296 Dot Resolution

ESL Display 2,66 Zoll, E-Tinte Display 2,66 Zoll Beschreibung

SAEF Technology SFEPD266H-7005A01 ist ein Active Matrix Electrophoretic Display (AM EPD) mit Schnittstelle und Referenzsystemdesign.Das Modul ist ein TFT-Array, das ein elektroforetisches Display antreibt, mit integrierten Schaltkreisen einschließlich Gate-Buffer, Quell-Buffer, MCU-Schnittstelle, Timing-Control-Logik, Oszillator, DC-DC, SRAM, LUT, VCOM. Das Modul kann in tragbaren elektronischen Geräten verwendet werden,wie z. B. das System für elektronische Regalletiketten (ESL).

Eigenschaften

¢ 152×296 Pixel-Display

Weiß reflektiert über 30%

- Kontrastverhältnis über 8:1

¢ Ultra-weiter Blickwinkel

¢ Bi-stabile Anzeige

️ Landschaftsbilder und Porträtbilder

️ Ultra-Niedrigstrom-Tiefschlafmodus

- RAM auf dem Chip-Display

️ Wellenform in einem OTP auf dem Chip gespeichert

¢ Verfügbarkeit einer seriellen Peripherieoberfläche

¢ On-Chip-Oszillator

 Auf dem Chip stehende Steigerung und Regulierungssteuerung für die Erzeugung von VCOM-, Gate- und Source-Antriebsspannung

¢ I 2C Signal-Master-Schnittstelle zum Ablesen des Temperatursensors

Anwendung

Elektronisches Regaletikettsystem

Definition von Pin

Pin1, NC Nicht mit anderen NC-Pins verbinden

Pin2, GDR/O/N-Kanal MOSFET-Gate-Drive-Steuerung

Pin3, RESE/I/Stromempfindungseingang für die Steuerschleife

Pin4, NC Nicht mit anderen NC-Pins verbinden

Pin5, VDHR / C / Positive Quelle Antriebsspannung für Quelle

Pin6, TSCL / O / I2C Schnittstelle zum digitalen Temperatursensor

Pin7, TSDA / I/O / I2C Schnittstelle zum digitalen Temperatursensor

Pin8, BS/I/Bus-Schnittstellen-Auswahl-Pin (HINWEIS 5-4)

Pin9, BUSYN / O / Busy-State-Ausgabe-Pin (Anmerkung 5-3)

Pin 10, RSTN / I / Reset-Signal-Eingang.

Pin11, D/C/I/Daten/Befehlsteuerungspin (HINWEIS 5-2)

Pin12, CSB / I / Chip Auswahl Eingangspin (HINWEIS 5-1)

Pin13, SCL / I / Serial Clock Pin (SPI)

Pin 14, SDA / I / Seriendaten-Pin (SPI)

Pin15, VDDIO / P / Stromversorgung für Schnittstellenlogikpins.

Pin16, VDD / P / Stromversorgung für den Chip

Pin17, GND / P / Boden

Pin18, VDDD / C / Kern-Logik-Powerpin VDDD kann von VDD intern geregelt werden.

Pin19, VPP / P / Stromversorgung für OTP-Programmierung

Pin20, VSH / C / Positiv Quelle Antriebsspannung 2

Pin21, VGH / C / Positive Torantriebsspannung

Pin22, VSL / C / Negative Antriebsspannung der Quelle

Pin23, VGL / C / Negative Torantriebsspannung

Pin24, VCOM / C / VCOM Antriebsspannung

I = Eingangspin, O = Ausgangspin, I/O = Bidirektionale Pin (Eingang/Ausgang), P = Leistungspin, C = Kondensatorpin

Anmerkung 5-1: Dieser Pin ist der Chip-Selektionseingang, der mit der MCU verbunden ist. Der Chip ist nur dann für die MCU-Kommunikation aktiviert, wenn CSB nach unten gedrückt wird.

Anmerkung 5-2: Dieser Pin ist ein Daten-/Befehlssteuerungspin, der im 4-drahtigen SPI-Modus mit der MCU verbunden ist. Wenn der Pin hoch gezogen wird, werden die Daten bei SDA als Daten interpretiert. Wenn der Pin niedrig gezogen wird, werden die Daten von SDA als Daten interpretiert.Die Daten bei SDA werden als Befehl interpretiert..

Anmerkung 5-3: Dieser Pin ist der Ausgangspin für den Status Busy.Der Chip würde Busy Pin High setzen, wenn - Ausgabe Anzeige Wellenform - Programmierung mit OTP - Kommunikation mit dem digitalen Temperatursensor

Anmerkung 5-4: Auswahlstift für die Busoberfläche

BS-Staat MCU-Schnittstelle

L 4-Linien serielle Peripherieoberfläche (SPI)

H 3-Linien serielle Peripherieoberfläche (SPI) - 9 Bits SP

ESL-Display 2,66 Zoll, E-Tinte-Display 2,66 Zoll Produktzeichnung

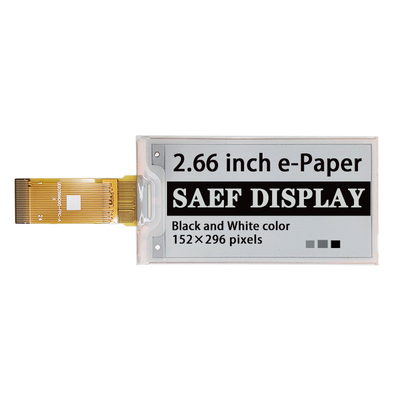

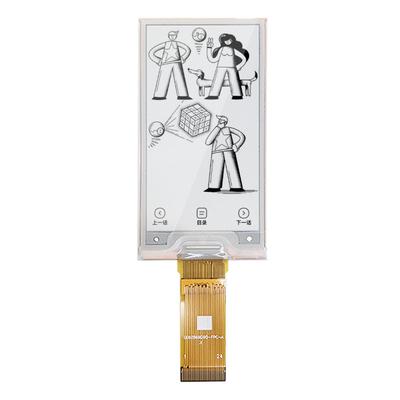

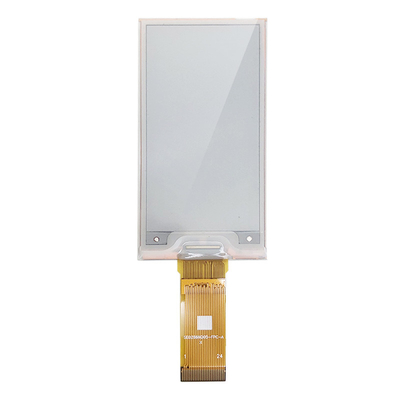

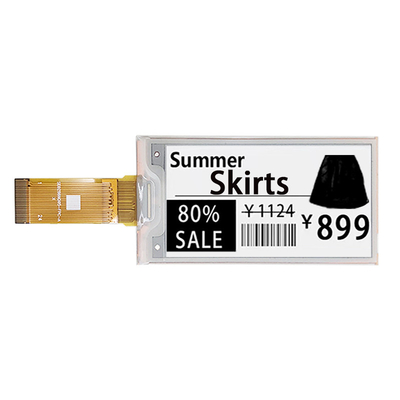

ESL-Display 2,66 Zoll, E-Tinte 2,66 Zoll Produktbild

Anmerkungen:

1Die typische Leistung wird mit dem folgenden Übergang vom horizontalen 2 grauen Skala Muster zum vertikalen 2 grauen Skala Muster gemessen (Abbildung 6-2).

2.Die Schlafleistung ist die Energie, die verbraucht wird, wenn die Steuerung im Schlafmodus ist.

3.Die aufgeführten elektrischen/optischen Eigenschaften sind nur unter der von SAEF bereitgestellten Steuerung und Wellenform gewährleistet.
