EPD-Modul-elektronische Regal-Aufkleber-Anzeige, 2,13 Zoll ESL-Anzeige

ESL-Display 2,13 Zoll, EPD 2,13 Zoll Bildschirmbeschreibung

SAEF-Technologie SFEPD213H-7004A01 ist ein Active Matrix Electrophoretic Display ((AM EPD) mit Schnittstelle und Referenzsystemdesign.Das Display ist in der Lage, Bilder mit 1-Bit-Weiß-Schwarz-Full-Display-Funktionen anzuzeigenDie 2,13 ̊ aktive Fläche enthält 122 x 250 Pixel. Das Modul ist ein TFT-Array-Antriebs-elektrophoretisches Display mit integrierten Schaltkreisen, einschließlich Gate-Buffer, Quell-Buffer, MCU-Schnittstelle,Logik der ZeitregelungDas Modul kann in tragbaren elektronischen Geräten, wie z. B. dem elektronischen Regallabel (ESL) System, verwendet werden.

Eigenschaften

¢ 122×250-Pixel-Display

Weiß reflektiert über 30%

- Kontrastverhältnis über 8:1

¢ Ultra-weiter Blickwinkel

 Ultra low power consumption

 Pure reflective mode

¢ Bi-stabile Anzeige

 Handelsüblicher Temperaturbereich

️ Landschaftsbilder und Porträtbilder

️ Ultra-Niedrigstrom-Tiefschlafmodus

- RAM auf dem Chip-Display

Die Wellenform kann in OTP auf dem Chip gespeichert oder von MCU geschrieben werden.

¢ Verfügbarkeit einer seriellen Peripherieoberfläche

¢ On-Chip-Oszillator

 Auf dem Chip stehende Steigerung und Regulierungssteuerung für die Erzeugung von VCOM-, Gate- und Source-Antriebsspannung

Einbauter Temperatursensor

Anwendung

Elektronisches Regaletikettsystem

Definition von Pin

Pin1, NC Nicht mit anderen NC-Pins verbinden

Pin2, GDR/O/N-Kanal MOSFET-Gate-Drive-Steuerung

Pin3, RESE/I/Stromempfindungseingang für die Steuerschleife

Pin4, NC Nicht mit anderen NC-Pins verbinden

Pin5, VDHR / C / Positive Quelle Antriebsspannung für Quelle

Pin6, TSCL / O / I2C Schnittstelle zum digitalen Temperatursensor

Pin7, TSDA / I/O / I2C Schnittstelle zum digitalen Temperatursensor

Pin8, BS/I/Bus-Schnittstellen-Auswahl-Pin (HINWEIS 5-4)

Pin9, BUSYN / O / Busy-State-Ausgabe-Pin (Anmerkung 5-3)

Pin 10, RSTN / I / Reset-Signal-Eingang.

Pin11, D/C/I/Daten/Befehlsteuerungspin (HINWEIS 5-2)

Pin12, CSB / I / Chip Auswahl Eingangspin (HINWEIS 5-1)

Pin13, SCL / I / Serial Clock Pin (SPI)

Pin 14, SDA / I / Seriendaten-Pin (SPI)

Pin15, VDDIO / P / Stromversorgung für Schnittstellenlogikpins.

Pin16, VDD / P / Stromversorgung für den Chip

Pin17, GND / P / Boden

Pin18, VDDD / C / Kern-Logik-Powerpin VDDD kann von VDD intern geregelt werden.

Pin19, VPP / P / Stromversorgung für OTP-Programmierung

Pin20, VSH / C / Positiv Quelle Antriebsspannung 2

Pin21, VGH / C / Positive Torantriebsspannung

Pin22, VSL / C / Negative Antriebsspannung der Quelle

Pin23, VGL / C / Negative Torantriebsspannung

Pin24, VCOM / C / VCOM Antriebsspannung

I = Eingangspin, O = Ausgangspin, I/O = Bidirektionale Pin (Eingang/Ausgang), P = Leistungspin, C = Kondensatorpin

Anmerkung 5-1: Dieser Pin ist der Chip-Selektionseingang, der mit der MCU verbunden ist. Der Chip ist nur dann für die MCU-Kommunikation aktiviert, wenn CSB nach unten gedrückt wird.

Anmerkung 5-2: Dieser Pin ist ein Daten-/Befehlssteuerungspin, der im 4-drahtigen SPI-Modus mit der MCU verbunden ist. Wenn der Pin hoch gezogen wird, werden die Daten bei SDA als Daten interpretiert. Wenn der Pin niedrig gezogen wird, werden die Daten von SDA als Daten interpretiert.Die Daten bei SDA werden als Befehl interpretiert..

Anmerkung 5-3: Dieser Pin ist der Ausgangspin für den Status Busy.Der Chip würde Busy Pin High setzen, wenn - Ausgabe Anzeige Wellenform - Programmierung mit OTP - Kommunikation mit dem digitalen Temperatursensor

Anmerkung 5-4: Auswahlstift für die Busoberfläche

BS-Staat MCU-Schnittstelle

L 4-Linien serielle Peripherieoberfläche (SPI)

H 3-Linien serielle Peripherieoberfläche (SPI) - 9 Bits SP

ESL-Display 2,13 Zoll, EPD 2,13 Zoll Bildschirm

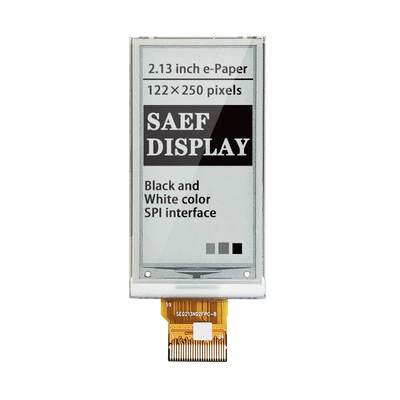

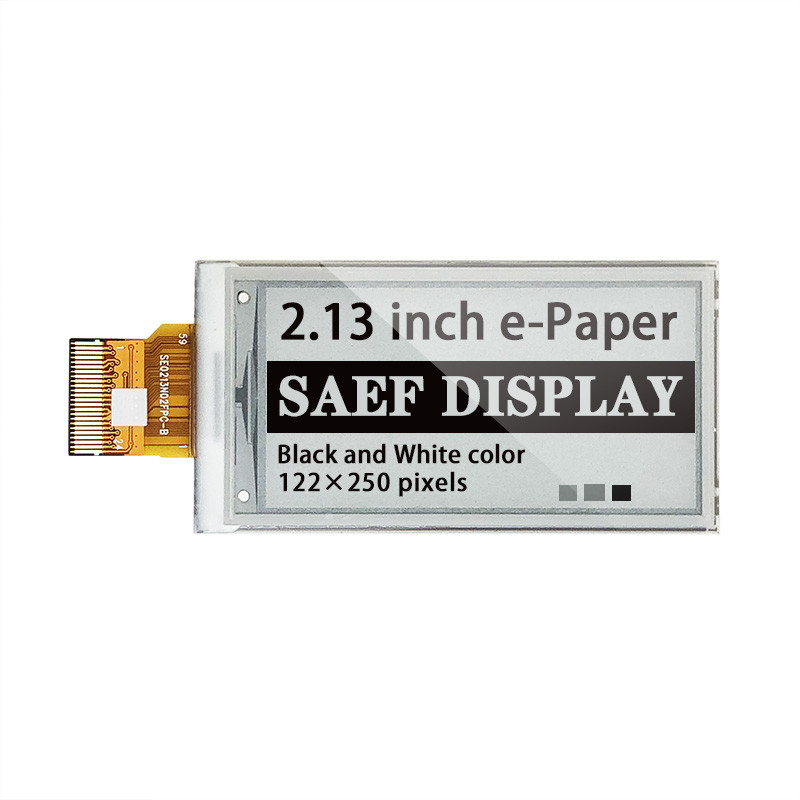

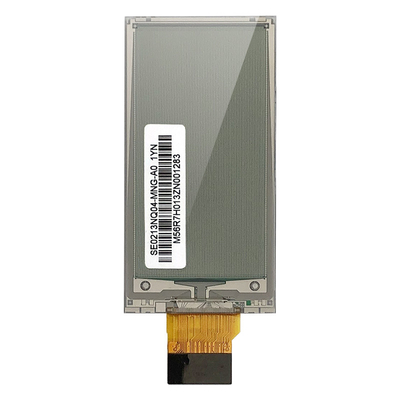

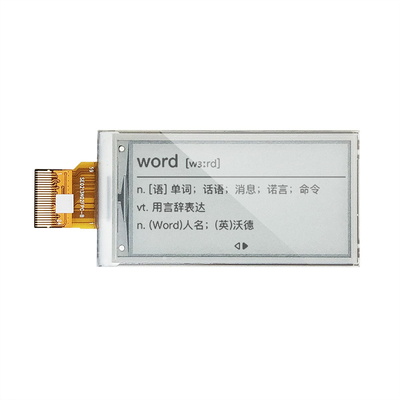

ESL Display 2,13 Zoll, EPD 2,13 Zoll Bildschirm Produktbild
