Produktdetails:
|
| Erzeugnis: | 1.54 Zoll EPD | Entschließung: | 152x152 Punkte Auflösung |
|---|---|---|---|
| Anzeigemodus: | Aktivmatrix-elektrophoretische Anzeige (AM EPD) | Optik: | Alle Betrachten-Winkel |
| Umriss Dim.: | 31.80 (H) × 37.32 (V) × 1.14 (D) mm | Aktivbereich: | 27.512 (H) × 27.512 (V) mm |
| Pixel Pitch: | 0.181 ((H) × 0,181 ((V) mm | Nummer des Pins: | 24 Stifte |
| Schnittstelle: | MCU | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | Tinten-Anzeige 1,5 Zoll-E,152x152 punktiert e-Tinten-Anzeige |
||
E-Tinte Anzeige 1,54 Zoll, EPD 1,54 Zoll Bildschirmbeschreibung
SAEF Technology SFEPD154H-7003A01 ist ein Active Matrix Electrophoretic Display ((AM EPD), mit Schnittstelle und Referenzsystemdesign.und verfügt über 2-Bit-Full-Display-FunktionenDas Modul ist ein TFT-Array-Antriebs-elektrophoretisches Display mit integrierten Schaltkreisen, einschließlich Gate-Buffer, Quell-Buffer, MCU-Schnittstelle, Timing-Control-Logik, Oszillator, DC-DC, SRAM, LUT, VCOM.Modul kann in tragbaren elektronischen Geräten verwendet werden, wie z. B. das elektronische Regaletikett (ESL).
Eigenschaften
◆ Bildschirm mit 152×152 Pixel
◆ Weiß reflektiert mehr als 30%
◆ Kontrastverhältnis über 10:1
◆ Ultra-weiter Blickwinkel
◆ Sehr geringer Stromverbrauch
◆ Rein reflektierender Modus
◆ Bi-stabile Anzeige
◆ Tiefschlafmodus mit Ultra-Niedrigstrom
◆ RAM auf dem Chip-Display
◆ Wellenform in einem OTP-Chip gespeichert
◆ Serielle Peripherieoberfläche verfügbar
◆ Oszillator auf dem Chip
◆ Steuerung des Chip-Boosters und der Regler für die Erzeugung von VCOM-, Gate- und Source-Antriebsspannung
◆ I 2C Signal-Master-Schnittstelle zum Lesen des externen Temperatursensors
| Allgemeine Informationen | Inhalt |
| Bildschirmgröße | 1.54 Zoll |
| Anzeigemodus | EPD der aktiven Matrix |
| Auflösung der Anzeige | 152 ((H) × 152 ((V) Pixel |
| Aktivbereich | 27.512 (H) × 27.512 (V) mm |
| Pixel Pitch | 0.181 ((H) × 0,181 ((V) |
| PixelKonfiguration | Rechteck |
| Umrissdimension | 31.80 (H) × 37.32 ((V × 1.14 ((D)) mm |
| Gewicht | 2.7 g |
| Logische Versorgungsspannung | 3.0V typisch |
| Betriebstemperatur | 0°C bis +35°C |
| Speichertemperatur | -25°C bis +60°C |
| Schnittstelle | MCU |
| Einhaltung der Vorschriften | REACH- und RoHS-konform |
Anwendung
Elektronisches Regaletikettsystem
Definition von Pin
Pin1, NC Nicht mit anderen NC-Pins verbinden
Pin2, GDR/O/N-Kanal MOSFET-Gate-Drive-Steuerung
Pin3, RESE/I/Stromempfindungseingang für die Steuerschleife
Pin4, NC Nicht mit anderen NC-Pins verbinden
Pin5, VDHR / C / Positiv Quelle Antriebsspannung 1
Pin6, TSCL / O / I2C Schnittstelle zum digitalen Temperatursensor
Pin7, TSDA / I/O / I2C Schnittstelle zum digitalen Temperatursensor
Pin8, BS / I / Bus Schnittstellen-Auswahl-Pin
Pin9, BUSYN / O / Busy-Status-Ausgabe-Pin
Pin 10, RSTN / I / Reset-Signal-Eingang.
Pin11, D/C/I/Daten/Befehlssteuerungspin
Pin12, CSB / I / Chip wählen Sie den Eingabepin
Pin13, SCL / I / Serial Clock Pin (SPI)
Pin 14, SDA / I / Seriendaten-Pin (SPI)
Pin15, VDD / P / Stromversorgung für Schnittstellen-Logikpins
Pin16, VDD / P / Stromversorgung für den Chip
Pin 17, VSS / P / Boden
Pin18, VDDD / C / Kern-Logik-Powerpin VDDD kann von VDD intern geregelt werden.
Pin19, VPP / P / Stromversorgung für OTP-Programmierung
Pin20, VSH / C / Positiv Quelle Antriebsspannung 2
Pin21, VGH / C / Positive Torantriebsspannung
Pin22, VSL / C / Negative Antriebsspannung der Quelle
Pin23, VGL / C / Negative Torantriebsspannung
Pin24, VCOM / C / VCOM Antriebsspannung
I = Eingangspin, O = Ausgangspin, I/O = Bidirektionale Pin (Eingang/Ausgang), P = Leistungspin, C = Kondensatorpin
E-Tinte Anzeige 1,54 Zoll, EPD 1,54 Zoll Produktzeichnung

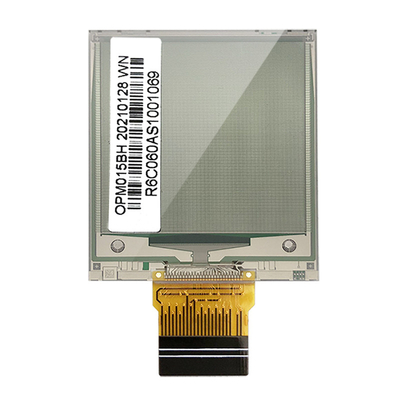

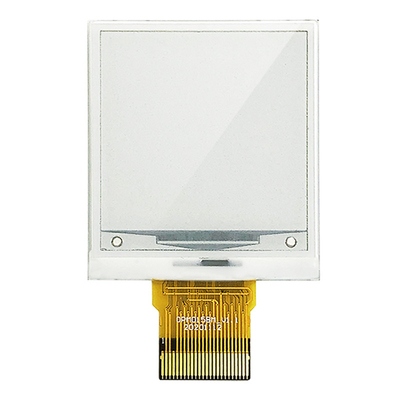

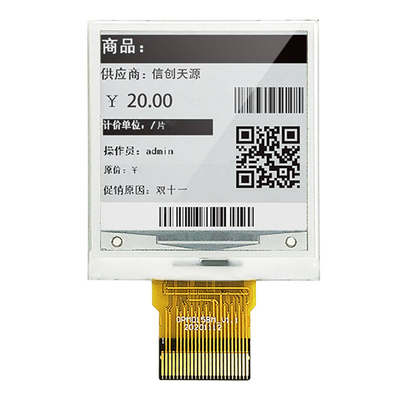

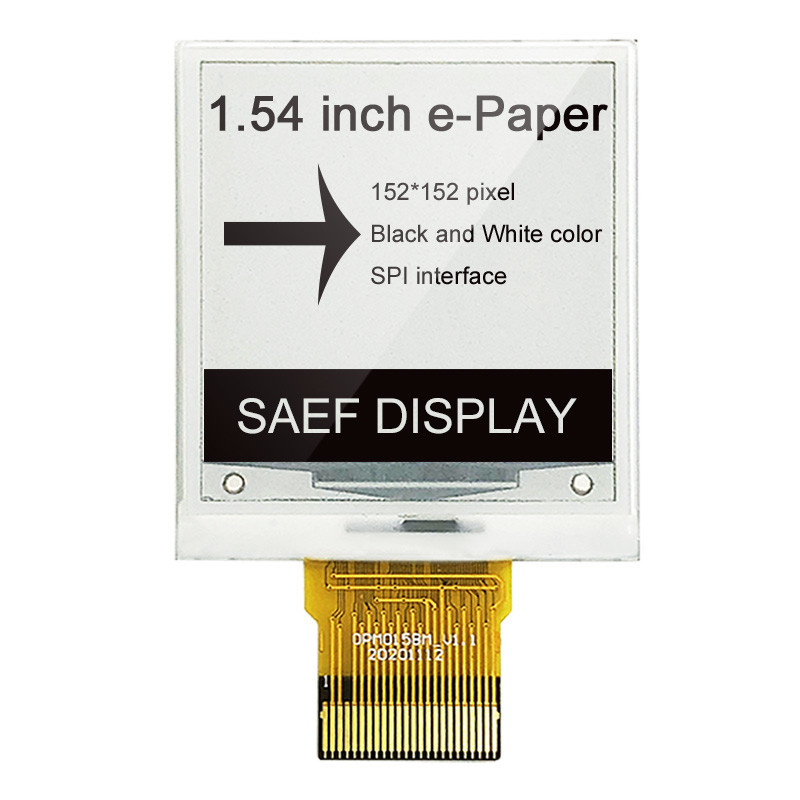

E-Tinte Anzeige 1,54 Zoll, EPD 1,54 Zoll Produktbild
