Produktdetails:
|
| Produkt: | TFT LCD -Anzeige | Bildschirmgröße: | 13,3 Zoll (Diagonale) |
|---|---|---|---|
| Auflösung: | 1920 (H) x 1080 (V) Full HD | Helligkeit: | 1000 cd/m² (Nits), hohe Helligkeit |
| Schnittstelle: | 2-spuriges eDP (Embedded DisplayPort) 1.2 | Touchscreen (CTP): | Projiziert kapazitiv (PCAP), Glas-Glas |
| Betriebstemperatur: | -20 °C bis +70 °C (breiter Temperaturbereich) | Betrachtungswinkel: | 85°/85°/85°/85° (Alle Richtungen) |
| Farbraum: | 72 % NTSC (typisch) | Paneltyp: | TFT-LCD, normalerweise schwarz, IPS |
| Hauptanwendung: | Industrielle HMI, medizinische Geräte, POS | Einhaltung: | REACH, RoHS, Halogenfrei |
| Hervorheben: | 13.3 Zoll FHD TFT-LCD,1000 nits PCAP Touchscreen,eDP PCAP Touchscreen |
||

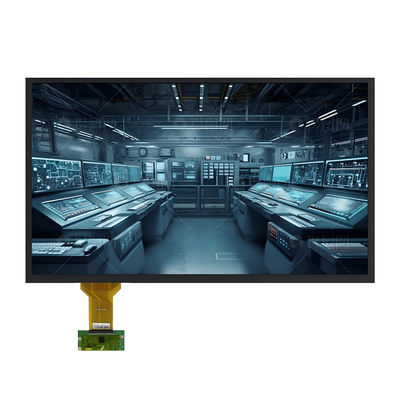

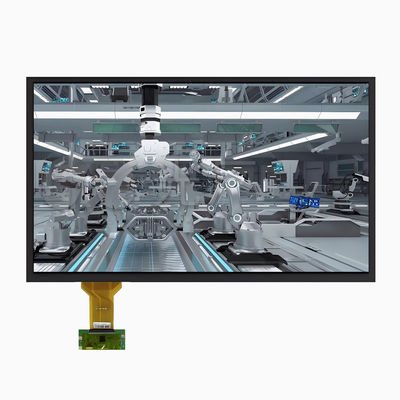

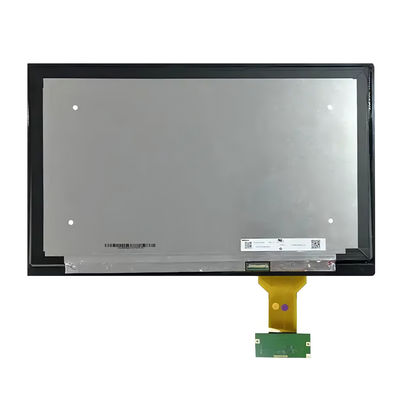

13.3-Zoll-FHD-Industrial TFT-LCD-Modul. 1000 Nits, eDP 1.2, PCAP-Touchscreen
SFTO1330SM-7208A3CT2: Ein leistungsstarkes 13,3 Zoll FHD TFT-LCD-Modul für anspruchsvolle industrielle und interaktive Anwendungen
Saef Technology Limited präsentiert dieDie in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Anhang I der Verordnung (EU) Nr. 528/2012 genannten Fahrzeuge., ein erstklassiges 13,3-Zoll-TFT-LCD-Modul, das Full HD (1920x1080) Klarheit, außergewöhnliche 1000-Nit-Helligkeit und einen robusten kapazitiven Projektions-Touchscreen (PCAP) kombiniert.Von Grund auf für Zuverlässigkeit konzipiert, dieses Modul verfügt über eine moderne2-spurige eDP 1.2-Schnittstelleund arbeitet nahtlos über eine-20°C bis +70°CEs ist die endgültige Anzeigelösung für Ingenieure in derUSA und EuropaEntwicklung fortschrittlicher Mensch-Maschine-Schnittstellen (HMI), medizinischer Diagnosegeräte, industrieller Steuerungen und öffentlicher interaktiver Endgeräte, bei denen visuelle Leistung, Langlebigkeit,und nahtlose Integration sind nicht verhandelbar.
Kritische Anforderungen an professionelle Entwürfe:
Überlegene Lesbarkeit bei hartem und starkem Umgebungslicht:mit einer Höchsthelligkeit von1000 Nitsund eineOberflächenbehandlung gegen Blitz (6H-Härte), sorgt dieses Display auch unter starker Fabrikbeleuchtung oder indirektem Sonnenlicht für klare, blendungsfreie Bilder und löst so eine gemeinsame Herausforderung in Industrie- und Außenumgebungen.
Vereinfachte Hochgeschwindigkeitssystemintegration:Das integrierteeDP-Schnittstelle (Embedded DisplayPort)bietet eine optimierte digitale Verbindung mit geringer Latenzzeit, reduziert EMI-Bedenken und vereinfacht das PCB-Layout im Vergleich zu herkömmlichen LVDS.Diese moderne Schnittstelle wird zunehmend in neuen Designs wegen ihrer Zuverlässigkeit und Kompatibilität mit modernen SBCs und eingebetteten Prozessoren bevorzugt.
Gewaltsame Bauweise für anspruchsvolle Umgebungen:Abgesehen von der breiten Betriebstemperatur wird das Modul strengen240-stündige Zuverlässigkeitsprüfungen(hohe Temperatur/Feuchtigkeit, Wärmekreislauf, Vibrationen) und Merkmale±8kV-ESD-Schutz bei Luftentladungen. Diechemisch verstärkte Glasdecklinsen (Härte ≥ 6H)auf dem PCAP-Touchscreen widerstandsfähig gegen Kratzer und Stöße.
High-Fidelity Touch Interaktion:Die...Projizierter Kapazitäts-Touchscreen (PCAP)unterstützt mehrfach berührbare Gesten (konfigurierbar), bietet eine ausgezeichnete optische Klarheit mit einer Lichtdurchlässigkeit von ≥ 85% und funktioniert auch bei Oberflächenfeuchtigkeit (Nebel/Lichtwasser) zuverlässig.I2C, USB oder UARTSchnittstellen3.3V oder 5VDie Operation.
Zuverlässige, lang anhaltende Beleuchtung:Das hocheffiziente LED-Hintergrundlichtsystem wird durch eine spezielle Feststromplatte angetrieben, die eine typische Lebensdauer von50,000 Stundenund PWM-Dimmung im großen Bereich (100Hz-1,6KHz) für eine optimale Energieverwaltung und Anpassung an das Umgebungslicht.
Ideal für Ihr Produkt der nächsten Generation in:
Industrieautomation und HMI (Deutschland/US-Fokus):Für Steuerungssysteme, SPS-Schnittstellen und Prüfstandsausrüstung, die eine sonnenlesbare und zuverlässige Berührungsanbindung erfordern.
Medizinische und Gesundheitsprodukte:Geeignet für die Überwachung von Patienten, diagnostische Bilddarstellungsbildschirme und chirurgische Geräte, bei denen hohe Helligkeit, Klarheit und robuster Touch-Eingang von entscheidender Bedeutung sind.
Verkaufsstellen und interaktive Kioske:Perfekt für Einzelhandels-POS, Self-Service-Terminals und digitale Beschilderung, bei denen lebendige Bilder und eine langlebige, benutzerfreundliche Berührung unerlässlich sind.
Saef Technology: Ihr Partner, nicht nur Lieferant
Kostenlose Anpassung für Prototypen:Benötigen Sie eine andere Touchscreen-Konfiguration (z. B. eine andere Steuerung, eine andere Schnittstelle) oder eine berührungsfreie Version?Wir bieten flexible, kostengünstige Anpassungsmöglichkeiten, die genau zu Ihren Vorbildvorgaben passen.Sie beschleunigen Ihren Entwicklungszyklus.
Vollständige Unterstützung des Ökosystems:Dieses Modul kann mit unserem optionalenA/D Fahrerbrett(konvertiert HDMI in eDP) oder unsere integrierteLED-Treiber/Inverter-Board, das ein vollständiges Anzeigensubsystem bietet und die technischen Kosten reduziert.
Kompromisslose Einhaltung für die globalen Märkte:Das Produkt entspricht vollständigEU RoHS (2011/65/EU & 2015/863), REACH und ist halogenfrei, um einen reibungslosen Marktzugang inDeutschland, die Europäische Union und Nordamerika.
Technische Unterstützung und Aufruf zum Handeln
Qualität und Garantie:Hergestellt unterISO 9001:2015Das System ist zertifiziert und wird von einemumfassende Garantie von 1 Jahr.
Für Fachleute bestimmt:Wir stellen vollständige Dokumentation zur Verfügung: Datenblatt, mechanische Zeichnungen (DXF), Schnittstellen-Pinouts, Stromsequenzrichtlinien und Zeitspezifikationen, um eine präzise Integration zu ermöglichen.
Anfordern Sie eine Beurteilungsprobe:Wir laden ein.Ingenieure, Produktdesigner und Beschaffungsspezialistenzur Bewertung des SFTO1330SM-7208A3CT2.Kontaktieren Sie noch heute unser technisches Vertriebsteam, um eine Probe anzufordern, Ihre kundenspezifischen Anforderungen zu besprechen oder ein detailliertes Projektangebot zu erhalten.Partner mit Saef für eine Display-Lösung, die durch Leistung, Zuverlässigkeit und fachkundigen Support einen beispiellosen Wert bietet.
Mechanische Abmessungen
![]()
Absolute Höchstratings
| Parameter | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur | Top | +20 | +70 | °C |
| Speichertemperatur | TST | - 30 | +80 | °C |
| Betriebsfeuchtigkeit der Umgebung | Springen! | - | 90 | % RH |
| Lagereinheit | Hst | - | 90 | % RH |
| Erfordernis für die Wärmeabgabe | Trils | 15 | °C | |
Elektrische Eigenschaften des TFT-LCD-Moduls
|
Parameter |
Symbol | Ratings |
Einheit |
||
| Min. | TYP | Maximal | |||
| Stromversorgungs-Eingangsspannung | VDD | 3.0 | 3.3 | 3.6 | V |
| Stromversorgungsstrom | IDD | - | - | - | mA |
|
Stromversorgung für LED-TreiberSpannung |
HVDD | 2.7 | 24 | V | |
|
Stromversorgung für LED-TreiberStrom |
IHVDD | 20 |
- |
mA | |
| LED-Stromverbrauch | PLED | 2.7 | W | ||
| Positive Eingangsschwellenspannung | VIT+ | +100 | mV | ||
| Eintrittsschwellenspannung bei negativer Leistung | - Ich weiß nicht. | - 100 | mV | ||
| Differentielle Eingangsspannung im gemeinsamen Modus | Vcom | TBD | V | ||
Eigenschaften der Hintergrundbeleuchtungseinheit
| Parameter | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Versorgungsspannung | VBL | 5 | 12.0 | 37 | V |
|
Stromversorgung Strom für RückwärtsLicht |
ILED | 6 |
- |
25 | mA |
| Stromversorgung für Hinterlicht | PLED | 0.18 | - | 5.55 | W |
| Modulierte Lichtsignalspannung | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Lichtstärkeregulierung | Dienstpflicht | 1 | - | 100 | % |
| Frequenz der Helligkeitsregelung | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Hochspannung | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF Niederspannung | VCNTL | 0 | - | 0.6 | V |
| Lebensdauer der LED | - | 40,000 | 50,000 | - | h |
Interface-Pin-Definition
| Nummer der Anschrift. | Symbol | Eingang und Ausgang | Funktion |
| 1 | CABC_ EN / NC | - | Für CDs reserviert |
| 2 | H_GND | P | Hochgeschwindigkeitsrunde |
| 3 | Fahrbahn1_N | Ich... | Ergänzende Signalverbindung 1 |
| 4 | Fahrbahn1_P | Ich... | Wahre Signalverbindung 1 |
| 5 | H_GND | P | Hochgeschwindigkeitsrunde |
| 6 | Fahrspur | Ich... | Ergänzende Signalverbindungsspur 0 |
| 7 | Strecke 0_P | Ich... | Wahre Signalverbindung 0 |
| 8 | H_GND | P | Hochgeschwindigkeitsrunde |
| 9 | Ausrüstung für die Ausrüstung | Ich... | Wirkliche Signal-Hilfkanäle |
| 10 | Ausnahme: | Ich... | Zusatzsignal-Hilfkanal |
| 11 | H_GND | P | Hochgeschwindigkeitsrunde |
| 12 | LCD_VDD | P | LCD-Logik und Treiberleistung (3,3 V) |
| 13 | LCD_VDD | P | LCD-Logik und Treiberleistung (3,3 V) |
| 14 | NC | Ich... | Für die Verwendung durch den Hersteller von LCDs vorbehalten |
| 15 | LCD_GND | P | LCD-Logik und Fahreranordnung |
| 16 | LCD_GND | P | LCD-Logik und Fahreranordnung |
| 17 | HPD | O | HPD-Signal-Pin |
| 18 | LED-1 | P | Hintergrundbeleuchtung |
| 19 | LED-2 | P | Hintergrundbeleuchtung |
| 20 | LED-3 | P | Hintergrundbeleuchtung |
| 21 | LED-4 | P | Hintergrundbeleuchtung |
| 22 | BL_ ENABLE | Ich... | Hintergrundbeleuchtung eingeschaltet/ausgeschaltet |
| 23 | Veröffentlichung der Daten | Ich... | PWM-System |
| 24 | SCL/NC | - | Für die Verwendung durch den Hersteller von LCDs vorbehalten |
| 25 | SDA/NC | - | Für die Verwendung durch den Hersteller von LCDs vorbehalten |
| 26 | BL_PWR | P | Hintergrundlichtleistung |
| 27 | BL_PWR | P | Hintergrundlichtleistung |
| 28 | BL_PWR | P | Hintergrundlichtleistung |
| 29 | BL_PWR | P | Hintergrundlichtleistung |
| 30 | NC | - | Für die Verwendung durch den Hersteller von LCDs vorbehalten |
CTP-Spezifikation
| Kategorie | Parameter | Spezifikation |
|
Allgemeine |
Struktur | Abdeckglas + DITO-Glas |
| Verstärkung der Linsen | Chemisch verstärkt | |
| Oberflächenhärte der Abdecklinsen |
≥ 6H (Härte des Bleistifts) |
|
| Lichtübertragungsrate | ≥ 85% | |
| Betriebstemperatur | -20 °C ~ +70 °C, ≤ 85% Feuchtigkeitsgehalt | |
| Speichertemperatur | -30 °C ~ +80 °C, ≤ 85% Feuchtigkeitsgehalt | |
|
Elektrotechnik |
Schnittstelle | IIC / USB / UART |
| Berührungsschaltfläche | IL12511 | |
| Stromversorgungsspannung (VDD) |
3.3V oder 5V (Auswahlbar) |
|
|
Widerstand des Wirtes (SDA/SCL) |
Konfigurierbar auf der Hauptplatine |
|
| Umwelt | Betriebsbedingungen | Funktioniert in Nebel/Oberflächenwasser |
|
Oberfläche Eigenschaften |
Oberflächenfarbe | Anti-UV |
| Oberflächenbehandlung | Anti-Glanz (Haze: 10%) | |
| LCD-TP-Lamination | OCA (optisch klares Klebstoff) | |
| Einhaltung der Vorschriften | Wesentliche Standards | RoHS- und halogenfrei konform |
