Produktdetails:
|
| Erzeugnis: | 2.8 Zoll TFT-LCD-Display | Entschließung: | 480x640 Punkte |
|---|---|---|---|
| Steuerungssysteme: | ILI9806E oder ST7701 oder gleichwertig | Berührungsschirm: | Ohne Touchscreen (anpassbar) |
| Abdeckungs-Glas-Maß: | Anpassbar | Sichtrichtung: | Kostenlos (80/80/80/80) |
| Umriss Dim.: | 50 (W) x 69,2 (L) x 2,35 (T) mm | Aktivbereich: | 43.20 x 57,60 mm |
| Schnittstelle: | RGB (anpassbar) | Verbindung: | FPC-Verbindungsstückart |
| Nummer des Pins: | 40 Stifte (anpassbar) | Oberflächenhelligkeit: | 260 cd/m2 (Nits) |
| Versorgungsspannung: | 3,2 V | Typ der Hintergrundbeleuchtung: | Weiße LED |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 2,8 Zoll 480x640 TFT LCD Anzeige,REICHWEITE 2 |
||
2.8" Zoll 480x640 hochauflösendes IPS-Modul mit TFT-LCD-Display
2.8" TFT 480x640, TFT LCD 2,8 Zoll Beschreibung
Dieses Produkt ist ein Bildschirm mit hoher PPI-Auflösung mit einer Diagonale von 2,8 Zoll und einer Auflösung von 480x640. Der gesamte Bildschirm ist klarer und empfindlicher.es verwendet IPS-Full-View-Display-Technologie, um dieses Produkt für einige High-End-Anwendungen geeignet zu machen.
Das TFT-LCD-Modul SF-TO280PY-8990B-N ist ein 2,8 ′′ diagonaler Porträtmodus mit 480x640 hochauflösendem Vollfarbbildschirm. Das TFT-LCD-Modul SF-TO280PY-8990B-N unterstützt RGB-Schnittstelle.Die Schnittstelle ist anpassbar. Das Modell SF-TO280PY-8990B-N hat eine Modulgröße von 50 ((W) x 69,2 ((L) x 2,35 ((T) mm und eine aktive Flächengröße von 43,20 x 57,60 mm. Das Modell SF-TO280PY-8990B-N ist mit ILI9806E integriert,oder ST7701 oder gleichwertige Steuerung des Fahrer-IC auf dem Modul, und seine logische Versorgungsspannung liegt zwischen 2,6 V und 3,4 V. Der typische Wert beträgt 3,2 V. Die Oberflächenleuchtfähigkeit beträgt 260 cd/m2 (Nits).und Lagertemperatur bei -30 bis 80 Grad.
Das Modell wurde in POS-Terminals, Kassenlesern, eingebetteten Systemen, Automatisierung, GPS, medizinischer Ausrüstung, Industriegeräten,Sicherheitsausrüstung, die eine TFT-Anzeige in hoher Qualität und farbenfrohem Bild erfordert.
Mechanische Spezifikationen
| Artikel 1 Buchstabe a | Spezifikation | Einheit |
| Anzeigegröße | 2.8 | Zoll |
| Ausdrucksdimensionen | 50 mal 69,2 mal 2.35 | mm |
| Steuerungssysteme | ILI9806E-2C | - |
| Interface-Typ | RGB-Bild | ein bisschen |
PIN-Beschreibung
| Das ist PIN-Nummer. | Symbol | Funktion |
| 1 | LED- | LED-Rücklicht (Kathode) |
| 2 | LED+ | LED-Rücklicht ((Anode) |
| 3 | GND | Boden |
| 4 | VDD | Stromversorgung: 2,8 V. |
| 5 bis 12 | Die Daten sind in der Tabelle 1 aufgeführt. | RGB-blaue Daten |
| 13 bis 20 |
DB8-DB15(G0-G 7) |
Grüne RGB-Daten |
| 21 bis 28 |
Die Angabe der Angabe der Angabe der Angabe ist in der Angabe der Angabe der Angabe zu entnehmen. 7) |
RGB-Rotdaten |
| 29 | GND | Boden |
| 30 | PCLK | Punkt-Uhrsignal für den Betrieb der RGB-Schnittstelle |
| 31 | VDD | Stromversorgung: 2,8 V. |
| 32 | HSYNC | Liniensynchronisierungssignal für den Betrieb der RGB-Schnittstelle |
| 33 | VSYNC | Bildsynchronisierungssignal für den Betrieb der RGB-Schnittstelle |
| 34 | DE | Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle |
| 35 | NC | NC |
| 36 | GND | Boden |
| 37 | CS | Chip wählen Eingabe-Pin |
| 38 | Zurücksetzen | Außen-Reset-Eingang. |
| 39 | SCL | SPI-Schnittstellenuhr |
| 40 | SDA | Serieneingangssignal |
2.8" TFT 480x640, TFT LCD 2,8 Zoll Zeichnung

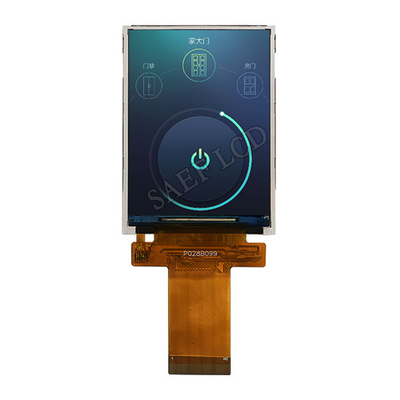

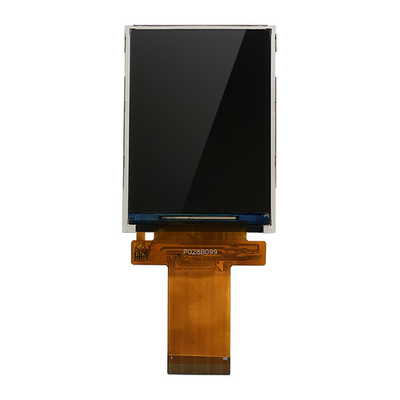

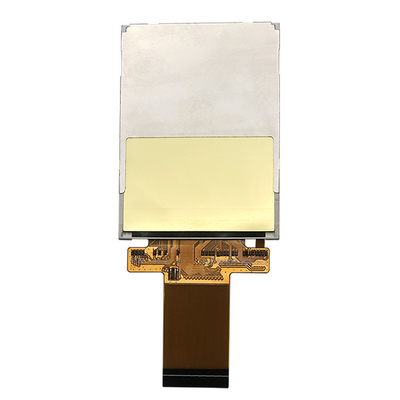

2.8" TFT 480x640, TFT LCD 2,8 Zoll Produktbild
