Produktdetails:
|
| Produkt: | 5" Zoll TFT LCD-Note | Entschließung: | Punkte 720x1280 |
|---|---|---|---|
| Fahrer IC: | ILI9881C oder Äquivalent | Touch Screen: | mit dem Kapazitanz-Fingerspitzentablett (optional) |
| Abdeckungs-Glas-Maß: | Kundengerecht | Betrachtenrichtung: | Frei (80/80/80/80) |
| Umreißen Sie schwaches.: | 66,10 (W) x 120,40 (L) x 2,16 (T) Millimeter | Beschriftungsbereich: | 62,10 x 110,40 Millimeter |
| Schnittstelle: | MIPI (kundengerecht) | Verbindung: | FPC-Verbindungsstückart |
| Geheimnummer: | 25 Stifte (kundengerecht) | Oberflächenhelligkeit: | 300 cd/m2 (Nissen) |
| Versorgungs-Spannung: | 2,8 V (ART Wert) | Hintergrundbeleuchtungs-Art: | Weiße LED |
| LED-Lebenszeit: | 40.000 Stunden | Befolgung: | REICHWEITE u. RoHS konform |
| Hervorheben: | Zoll TFT LCD MIPI 5,5 Zoll TFT LCD 720x1280,CTP TFT LCD 5 Zoll |
||
TFT LCD-Note 5" Porträt IPS des Zoll-HD 720x1280 voller Betrachtungs-Winkel TFT mit MIPI-Schnittstelle mit Modul CTP LCD
5,0" TFT 720x1280, TFT LCD 5,0 Zoll Beschreibung
SF-TC500I-8725B-N TFT LCD Modul ist 5" des Größenhochformats HD 720x1280 IPS des Zoll diagonale des Betrachtungswinkels freie farbenreiche Anzeige. SF-TC500I-8725B-N hat eine andere Version, die kapazitiver Touch Screen ist, Modellnummer ist SF-TC500I-8725B-CT. Es ist optional, mit oder ohne PCAP zu sein. Dieses Modul stützt MIPI-Schnittstelle. SF-TC500I-8725B-N Modell hat Modulmaß von 66,10 (W) x 120,40 (L) x 2,16 (T) Millimeter und aktive Flächengröße von 62,10 x 110,40 Millimeter.
SF-TC500I-8725B-N wird mit ILI9881C-Prüfer auf Modul integriert, und seine funktionierenden Spannungsbereiche von 2.6V zum typischen Wert 3.3V ist 2.8V.
Die Oberflächenhelligkeit ist 300 cd/m2 (Nissen). Wenn Sie sie als Querformat verwenden oder die Helligkeit justieren möchten, treten Sie bitte mit uns für technischere Unterstützung in Verbindung. Das Modell ist allgemein in der Hausautomation, Hausgerät, eingebettete Systeme, GPS, medizinische Ausrüstung, industrielles Gerät, Sicherheitsausrüstung verwendet worden, die TFT-Anzeige in der hohen Qualität und im bunten Bild erfordert.
| Produkt: | 5" Zoll TFT LCD-Note | Entschließung: | Punkte 720x1280 |
|---|---|---|---|
| Fahrer IC: | ILI9881C oder Äquivalent | Touch Screen: | ohne Note PCAP optional |
| Abdeckungs-Glas-Maß: | Kundengerecht | Betrachtenrichtung: | Frei (80/80/80/80) |
| Umreißen Sie schwaches.: | 66,10 (W) X 120,40 (L) X 2,16 (T) Millimeter | Beschriftungsbereich: | 62,10 x 110,40 Nanometer |
| Schnittstelle: | MIPI (kundengerecht) | Verbindung: | FPC-Verbindungsstück-Art |
| Pin Number: | 25 Stifte (kundengerecht) | Oberflächenhelligkeit: | 300 Cd/m2 (Nissen) |
| Versorgungs-Spannung: | 2,8 V (ART Wert) | Hintergrundbeleuchtungs-Art: | Weiße LED |
| LED-Lebenszeit: | 40.000 Stunden | Befolgung: | REICHWEITE u. RoHS konform |
Pin Definition
Pin1, LED A, LED-Anode
Pin2, LED K, LED-Kathode
Pin3, VCC, Stromversorgung 2.8V
Pin4, IOVCC, Spannung der Stromversorgungs-1.8V/2.8V
Pin5, Boden, Energie-Boden
Pin6, CLKP, DSI-CLK+ Taktsignale
Pin7, CLKN, DSI-CLK- Taktsignale
Pin8, Boden, Energie-Boden
Pin9, D0N, DSI-D0- Datensignale
Pin10, D0P, DSI-D0+ Datensignale
Pin11, Boden, Energie rieb
Pin12, D1N, DSI-D1- Datensignale
Pin13, D1P, DSI-D1+ Datensignale
Pin14, Boden, Energie rieb
Pin15, D2N, DSI-D2- Datensignale
Pin16, D2P, DSI-D2+ Datensignale
Pin17, Boden, Energie rieb
Pin18, D3N, DSI-D2- Datensignale
Pin19, D3P, DSI-D2+ Datensignale
Pin20, Boden, Energie rieb
Pin21, TE, Stromversorgung 2.8V
Pin22, LCD_ID, LCD_ID
Pin23, ZURÜCKSTELLEN, Registerauswahlstift
Pin24, Boden, Energie rieb
Pin25, Boden, Energie rieb
5,0" TFT 720x1280, TFT LCD 5,0 Zoll Zeichnung

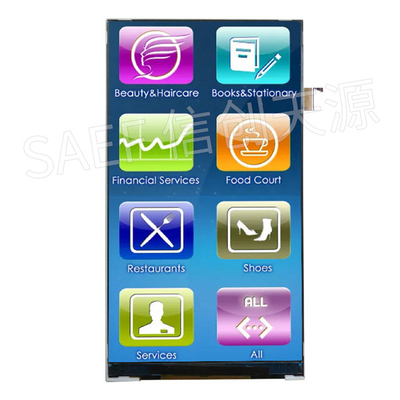

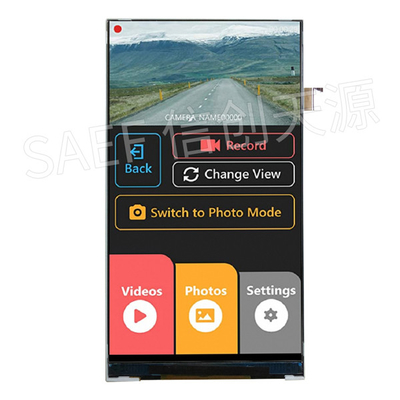

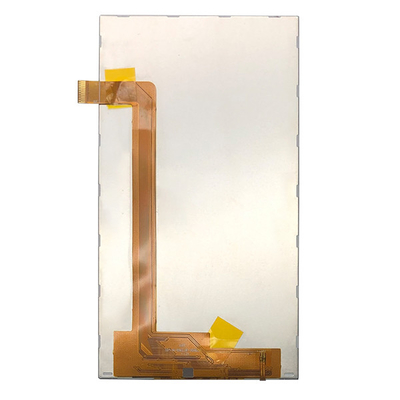

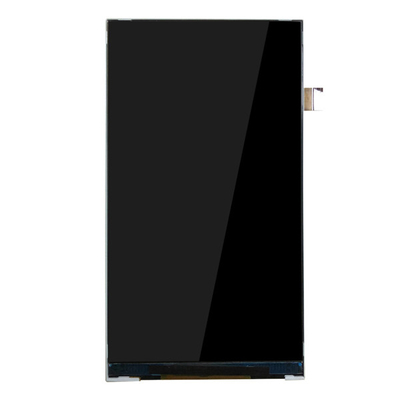

5,0" TFT 720x1280, TFT LCD 5,0 Zoll Produktimage
