Produktdetails:
|
| Produkt: | 3,5-Zoll-TFT-LCD mit CTP | Bildschirmgröße: | 3,5 Zoll (Diagonale) |
|---|---|---|---|
| Auflösung: | 320 (RGB) x 480 Pixel (HVGA) | Helligkeit: | 300 cd/m² (typisch) |
| Schnittstelle: | MCU Parallel (8/16-Bit) und SPI (3/4-Draht) | Touch-Screen: | Projiziert kapazitiv (PCAP), 5-Punkt-Touch |
| Anzeige-Treiber-IC: | ILI9488 | Berührungssteuerung IC: | FT6336U |
| Betriebstemperatur.: | -20 ° C bis +70 ° C. | Ansichtsrichtung: | 12 Uhr |
| Kontrastverhältnis: | 500:1 (typisch) | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | 3,5 Zoll TFT LCD,TFT-LCD mit PCAP-Touchscreen |
||

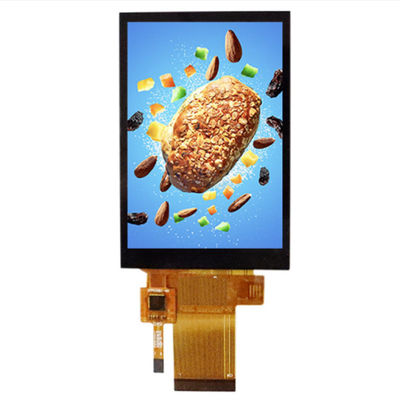

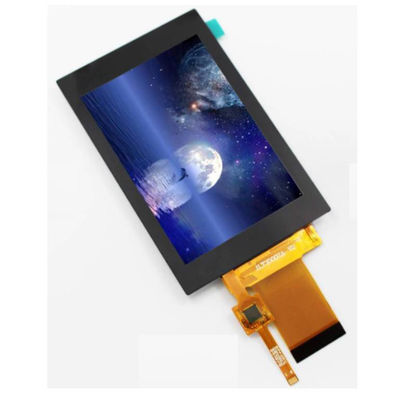

SFTO350PY-7118ACT: Ein funktionsreiches 3,5-Zoll-TFT-LCD-Modul mit integriertem PCAP-Touch für interaktive Embedded-Systeme
Saef Technology Limited präsentiert dieSFTO350PY-7118ACT, ein vielseitiger und reaktionsschneller30,5-Zoll-TFT-LCD-Moduldas ein scharfes HVGA-Display (320x480) mit einem robustenProjizierter Kapazitäts-Touchscreen (PCAP). von derILI9488Anzeigecontroller undFT6336UTouch IC, dieses Modul bietet eine beispiellose Schnittstellenflexibilität mit Unterstützung fürMCU parallel (8080-Serie) und SPIDie Datenübertragung erfolgt durch eineindustrieller Temperaturbereich (von -20°C bis +70°C)Mit einer leichten Leistung von 300 Nit ist es die ideale integrierte Lösung für Ingenieure in derUSA und EuropaEntwicklung von HMI der nächsten Generation, tragbaren medizinischen Geräten, intelligenten Endgeräten für den Einzelhandel und IoT-Steuerungen, bei denen intuitive Touch-Interaktion von entscheidender Bedeutung ist.
Konzipiert, um spezifische Design-Hürden in interaktiven Anwendungen zu beheben:
Dual-Interface Flexibilität für eine optimale Host-Kompatibilität:Das herausragende Merkmal dieses Moduls ist seinekonfigurierbare Host-SchnittstelleDie Ingenieure können die optimale Verbindung für ihr System auswählen:16-Bit-parallele MCU-Schnittstellefür komplexe grafische Benutzeroberflächen (GUI), die von Anwendungsprozessoren gesteuert werden,SPI-SchnittstelleDies eliminiert die Notwendigkeit für externe Level Shifter oder Bridge-Chips und vereinfacht das BOM- und PCB-Layout.
Premium Touch Experience mit zuverlässiger PCAP-Technologie:Das integriertePCAP-Touchscreen (FT6336U)unterstützt mehrfach berührbare Gesten, bietet eine hervorragende Klarheit durch direkte Glasverbindung und bietet eine moderne, langlebige Benutzeroberflächenoberflächensicherung.Das separate Touch-FPC mit spezieller I2C-Schnittstelle(CTP_SDA/SCL)und Interrupt-Pin vereinfachen die Softwareintegration und ermöglichen eine leistungsarme Berührungssensorik.
Überlegene optische Leistung für die Lesbarkeit:Mit einer ausgewogenen300-Nit-Helligkeitund5001:1 Kontrastverhältnis, die Anzeige sorgt für eine klare Sichtbarkeit in den meisten Innenräumen und in geregelten Lichtumgebungen.12 Uhr Blickrichtungist für die häufigste vertikale Montageorientierung in Hand- und Panelgeräten optimiert.
Robustes Design für anspruchsvolle Anwendungsfälle:Das Modul ist so konstruiert, dass es eine vollständige Reihe vonUmweltsicherheitsprüfungenDie LED-Hintergrundbeleuchtung ist für eine typische Lebensdauer von40,000 Stunden, die langfristige Leistung in kommerziellen und industriellen Anwendungen gewährleistet.
Stromversorgungsarchitektur:Trennbare Stromstifte für digitale Logik(IOVCC: 1,8 V)und Analogbildschirm(VCC: 2,8 V)die präzise Stromsequenzierung und -verwaltung ermöglichen, was zur Optimierung und Stabilität der Gesamtenergie des Systems beiträgt.
Ideal für die Erstellung ansprechender Benutzeroberflächen in:
Industrielle Mensch-Maschine-Schnittstellen (HMI):Für Steuerungen, Schnittstellen von Fabrikgeräten und Prüfstationen, die einen reaktionsschnellen, mit Handschuhen kompatiblen (mit dickem Handschuhmodus) Touchscreen und eine klare Rückmeldung erfordern.
Tragbare medizinische und diagnostische GeräteGeeignet für tragbare Monitoren, Patientendateneingabetermine und tragbare Scanner, bei denen eine glatte, reinigbare Glasoberfläche und ein zuverlässiger Touch unerlässlich sind.
Intelligente Heim- und Gebäudeautomation:Perfekt für fortschrittliche Thermostatsteuerungen, Sicherheitssysteme und Geräteoberflächen, die eine intuitive und moderne Benutzererfahrung erfordern.
Einzelhandel und Gastfreundschaft:Für Point-of-Sale (POS) -Systeme, Self-Service-Kioske und Bestellterminals, bei denen Geschwindigkeit und Nutzerbindung entscheidend sind.
Saef Technology: Ihr Partner für maßgeschneiderte interaktive Lösungen
Außerhalb der Standardkonfigurationen:Dieses Modell ist zwar mit integrierten PCAPs ausgestattet, aber wir verstehen, dass Projekte einzigartige Bedürfnisse haben.unterschiedliche Berührungstechnologie (Resistive/RTP), eine berührungsfreie Version, benutzerdefinierte FPC-Länge oder ein spezifischer Stecker?Wir bieten umfassende Anpassungsleistungen mit niedrigen MOQs an, um diese bewährte 3,5-Zoll-Plattform an Ihre genauen mechanischen, elektrischen und funktionalen Anforderungen anzupassen.
Ermächtigen Sie Ihren Entwicklungsprozess:Wir bieten komplette Design-In-Unterstützung: detaillierte Pin-Zuteilungstabellen, Schnittstellenzeitdiagramme, Anschlusssequenzierungsrichtlinien und Initialisierungscode für Anzeige und Touch-Controller.Dies verringert das Integrationsrisiko und beschleunigt die Markteinführungszeit.
Qualität und Konformität für den weltweiten Einsatz:Hergestellt unterISO 9001:2015Zertifiziertes QualitätsmanagementsystemEU RoHS und REACHDies gewährleistet die Einhaltung der Umweltrichtlinien für Produkte, die für dieEuropäische und nordamerikanische Märkte, so dass Ihr Zertifizierungsprozess vereinfacht wird.
Technische Sicherung und nächste Schritte für Ingenieure
Auf einem Fundament der Zuverlässigkeit gebaut:Jedes Modul wirdAQL-Inspektion gemäß MIL-STD-105E, um eine gleichbleibende Qualität und Leistung für die Volumenproduktion zu gewährleisten.
Konzipiert für eine sichere Integration:Wir liefern die genauen mechanischen Zeichnungen (2D/3D) und elektrischen Spezifikationen, die für eine nahtlose Einführung in Ihr Produktdesign erforderlich sind.
Anfordern einer technischen Bewertung:Wir laden ein.Ingenieure für eingebettete Systeme, Produktmanager und Beschaffungsspezialistenzur Bewertung des SFTO350PY-7118ACT.Kontaktieren Sie unser technisches Vertriebsteam, um Proben anzufordern, Ihre spezifischen Anwendungsbedürfnisse zu besprechen oder Anpassungsmöglichkeiten für Ihr nächstes Projekt zu erforschen.Sie arbeiten mit Saef zusammen, um eine Display-Lösung zu nutzen, die fortschrittliche Funktionen, bewährte Zuverlässigkeit und die Flexibilität kombiniert, um Ihrer Vision perfekt zu entsprechen.
- Ich weiß.
Mechanische Abmessungen
![]()
Definition der PIN-Schnittstelle
| Nummer der Anschrift. | Symbol | Funktion |
| 1 | XL | Berühren Sie die linke Linie |
| 2 | Zwei Jahre | Berühren Sie den oberen Stromkreis. |
| 3 | XR | Berühr die rechte Endlinie. |
| 4 | YD | Berühren Sie die untere Linie |
| 5 | GND | Boden |
| 6 | Zulassung | Stromversorgung 1,8 V |
| 7 | VCC | Stromversorgung 2,8 V |
| 8 | FAMARK | Bildsynchronisationssignal |
| 9 | CS | Chip wählen Eingabe-Pin (aktiv niedrig) |
| 10 | RS | Anzeige von Daten/Befehlswahlknopf parallel |
| 11 | WR/SPI_SCL | Schreiben ermöglichen in 8080 MCU Parallel-Schnittstelle / SCL-Pin als Serial Clock |
| 12 | Forschung und Entwicklung | Lesen in 8080 MCU Parallelschnittstelle aktiviert. |
| 13 | SPI_SDA | Seriendaten-Eingabe-/Ausgabe-Zwei-Wege-Pin |
| 14 | SPI_SDO | Seriendaten-Ausgabe |
| 15 | Zurücksetzen | Außen-Reset-Eingang. |
| 16 | GND | Boden |
| 17 bis 32 | Die Daten werden in der Tabelle 1 aufgeführt. | MCU-Parallell-Interface-Datenbus. |
| 33 | LEDA | LED-Rücklicht ((Anode) |
| 34 bis 36 | LEDK | LED-Rücklicht (Kathode) |
| 37 | GND | Boden |
| 38 | Immobilien | Wählen Sie den Schnittstellenmodus aus |
| 39 | IM1 | Wählen Sie den Schnittstellenmodus aus |
| 40 | IM2 | Wählen Sie den Schnittstellenmodus aus |
Gleichspannungsmerkmale
| Artikel | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Analog-Versorgungsspannung | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitale Versorgungsspannung | VDDI | 1.65 | 1.8 | 3.3 | |
| Eingangssignal Spannung | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Eigenschaften der LED-Hintergrundbeleuchtung
| Artikel | Symbol | Min. | Typ | Maximal | Einheit |
| LED-Strom | Die | - | 90 | 120 | mA |
| LED-Spannung | VL | - | 2.8 | 3.2 | V |
| Betriebsdauer der LED | Hrs. | 30000 | 40000 | - | Uhrzeit |
Optische Eigenschaften
| Artikel | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
| Weiße Leuchtkraft (Mitte) | Lv |
Θ=0 Normal Beobachtung Winkel IBL = 120mA |
- Ich weiß nicht. | 300 | - Ich weiß nicht. | cd/m2 | |
| Reaktionszeit | Tr+Tf | - Ich weiß nicht. | 20 | 40 | m | ||
| Kontrastverhältnis | Zinssatz | - Ich weiß nicht. | 500 | - Ich weiß nicht. | - Ich weiß nicht. | ||
|
Farbe Chromatischkeit(CIE1931) |
Weiß | Wx | 0.292 | 0.307 | 0.322 | ||
| - Ich weiß. | 0.312 | 0.327 | 0.342 | ||||
|
Blickwinkel |
- Ich weiß. |
Die |
CR≥10 |
- Ich weiß nicht. | 70 | - Ich weiß nicht. | |
| Der | - Ich weiß nicht. | 70 | - Ich weiß nicht. | ||||
|
Ver |
Die | - Ich weiß nicht. | 60 | - Ich weiß nicht. | |||
| Die | - Ich weiß nicht. | 60 | - Ich weiß nicht. | ||||
| Einheitlichkeit der Helligkeit | Durchschnitt | Θ=0 | 80 | 90 | - Ich weiß nicht. | % | |
| Farbspektrum | NTSC | Θ=0 | 57 | 60 | - Ich weiß nicht. | % | |
| Optima Sichtrichtung | 12.00 Uhr | ||||||
