Produktdetails:
|
| Produkt: | 4 Zoll IPS TFT-LCD | Entschließung: | 540x1080 Pixel |
|---|---|---|---|
| Sichtrichtung: | IPS Alle Blickwinkel | Berührungsschirm: | ohne Widerstand und PCAP Optional |
| Abdeckungs-Linse: | Kann angepasst werden | Oberflächenhelligkeit: | 350 cd/m2 (anpassbar) |
| Schnittstelle: | MIPI (anpassbar) | Nummer des Pins: | 30 Stifte |
| Verbindung: | Typ des Steckers (anpassbar) | Treiber-IC: | ST7703 |
| Betriebs-Temp.: | -20°C bis +70°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | Touch Screen 30 Pin LCD,4 Zoll LCD-Touch Screen,MIPI 4 Zoll TFT-Anzeige |
||
Hohe PPI 4" TFT, 4 Zoll MIPI TFT LCD 540*1080 Punkte Produkt Einführung
SAEF TECHNOLOGY SF-TO400AS-8986A-N ist ein 4-Zoll-Full-TFT-LCD-Display mit 540 (RGB) X 1080 Punkten (540 horizontalen x 1080 vertikalen Pixel-Array).Die Versorgungsspannung (VCC) der LCD-Anzeige ist von 2.4V bis 3.3V, typische Spannung ist 2.8V. und unterstützt MIPI-Schnittstelle. Es kann in eingebetteten Systemen, Automatisierung, GPS, medizinischer Ausrüstung, Industriegerät, Smart Home,Sicherheitsausrüstung, die eine TFT-Anzeige in hoher Qualität und farbenfrohem Bild erfordert.
SF-TO400AS-8986A-N ist ein IPS-LCD-TFT mit einer Helligkeit von 350 cd/m2 (typischer Wert).Bitte kontaktieren Sie unseren Vertrieb für weitere Details.. Es kann bei Temperaturen von -20°C bis +70°C betrieben werden; die Lagertemperaturen liegen zwischen -30°C und +80°C.
| Produkt: | 4 Zoll IPS TFT-LCD | Die Entschließung: | 540x1080 Pixel |
|---|---|---|---|
| Blickrichtung: | IPS Alle Blickwinkel | Berührungsschirm: | Ohne, resistent und PCAP Optional |
| Abdeckungsglas: | Anpassbar | Oberflächenleuchtigkeit: | 350 Cd/m2 (anpassbar) |
| Schnittstelle: | MIPI (anpassbar) | Nummer des Pins: | 30 Stifte |
| Verbindung: | Verbindungsart (anpassbar) | Fahrer-IC: | Die in Absatz 1 genannten Bedingungen gelten nicht. |
| Betriebstemperatur: | -20°C bis +70°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hohe PPI TFT 4", 4 Zoll MIPI TFT LCD 540*1080 Punkte Produktzeichnung
| Nein | SYMBOL | Funktion |
| 1 | RST_LCM | Dieses Signal wird das Gerät zurücksetzen und es muss angewendet werden, um den Chip richtig zu initialisieren. |
| 2 | TE_LCM | Das Tearing-Effekt-Signal wird verwendet, um die MCU mit dem Schreibspeicher zu synchronisieren. |
| 3 | GND | Stromversorgung |
| 4 | TDP0 | MIPI-Datenstraße |
| 5 | TDN0 | MIPI-Datenstraße |
| 6 | GND | Stromversorgung |
| 7 | TDP1 | MIPI-Datenstraße |
| 8 | TDN1 | MIPI-Datenstraße |
| 9 | GND | Stromversorgung |
| 10 | TDP2 | MIPI-Datenstraße |
| 11 | TDN2 | MIPI-Datenstraße |
| 12 | GND | Stromversorgung |
| 13 | TDP3 | MIPI-Datenstraße |
| 14 | TDN3 | MIPI-Datenstraße |
| 15 | GND | Stromversorgung |
| 16 | TCP | MIPI Clk |
| 17 | TCN | MIPI Clk |
| 18 | GND | Stromversorgung |
| 19 | Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung von Leistungsgütern. | Stromversorgung für das I/O-System. |
| 20 | LEDA | LED-Anode |
| 21 | LEDK | LED-Kathode |
| 22 | ID1 | Identifizierung |
| 23 | NC | NC |
| 24 | VDD2V8 | Stromversorgung für Analog, VDD=2,5 V~3,3 V. |
| 25 | NC | NC |
| 26 | SDA_CTP | I2C-Datensignal des Touch-Panels; wenn nicht verwendet, lassen Sie diesen Pin offen. |
| 27 | SCL_CTP | I2C-Uhrsignal des Touch-Panels; wenn nicht verwendet, lassen Sie diesen Pin offen. |
| 28 | EINT_CTP | Unterbrechen Sie das Signal an den Hauptprozessor des Touch Panels; wenn nicht verwendet, lassen Sie diesen Pin offen. |
| 29 | RST_CTP | System-Reset von Touch-Panel; Wenn nicht verwendet, lassen Sie diesen Pin offen. |
| 30 | VDD2.8_CTP | Stromversorgung für Analog, VDD=2,4 V~3,3 V. |
| Artikel | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit | |
| Versorgungsspannung | Stromversorgung | VDD | - Oh, nein.3 | +4.6 | V |
| Analog | - Ich weiß. | - Ich weiß. | - Ich weiß. | V | |
| Zwischenzeit | IOVDD | - Oh, nein.3 | +4.6 | V | |
| Eingangsspannung | Vi | - Oh, nein.3 | IOVDD+0.3 | V | |
| Lagertemperatur | Tstg | - 30 | +70 | oC | |
| Betriebstemperatur | Oberste | - 20 | +60 | oC | |
| Lagereinheit | Hstg | 10 | Anmerkung 1 | % RH | |
| Betriebsfeuchtigkeit | Springen! | 10 | Anmerkung 1 | % RH | |
| Artikel | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
| Versorgungsspannung | Stromversorgung | VDD | 2.4 | 2.8 | 3.3 | V |
| Analog | VCI | 2.4 | 2.8 | 3.3 | V | |
| Zwischenzeit | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| Logik Niedrige Eingabevoltage | VIL | -0.3IOVDD | - Ich weiß. | 0.3IOVDD | V | |
| Logik Hohe Eingangsspannung | HIV | 0.7IOVDD | - Ich weiß. | IOVDD | V | |
| Logik Niedrige Ausgangsspannung | VOL | - Ich weiß. | - Ich weiß. | 0.2IOVDD | V | |
| Logik Hohe Ausgangsspannung | VOH | 0.8IOVDD | - Ich weiß. | - Ich weiß. | V | |
| Aktueller Verbrauch | Normale Anzeige | IVDD | - Ich weiß. | 50 | - Ich weiß. | mA |
| Standby-Modus | IVDD | - Ich weiß. | 30 | - Ich weiß. | uA | |
| Bildfrequenz | fFR | - Ich weiß. | 60 | - Ich weiß. | Hz | |

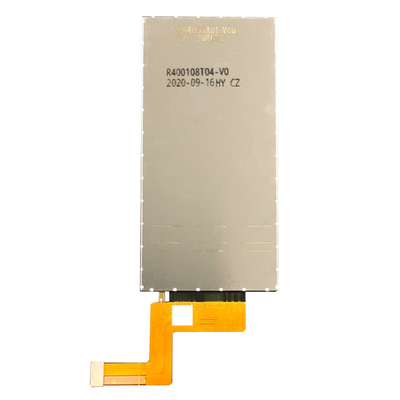

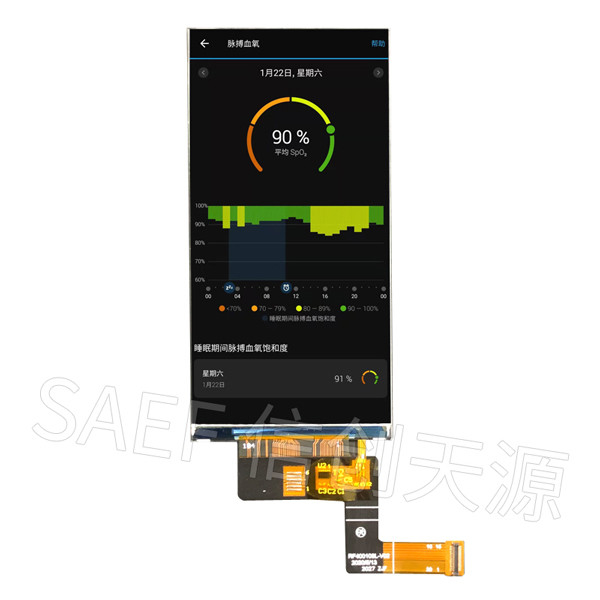

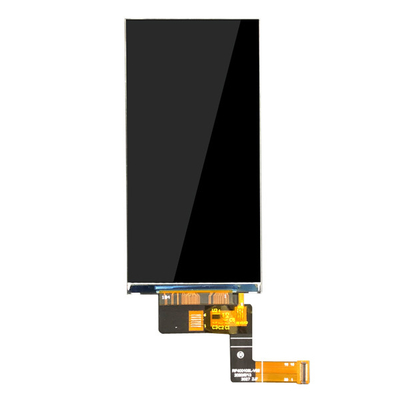

Hohe PPI TFT 4", 4 Zoll MIPI TFT LCD 540*1080 Punkte Produktbild
