Produktdetails:
|
Produkt: | 4.3 Zoll IPS TFT-LCD | Entschließung: | Pixel 480x800 |
---|---|---|---|
Sichtrichtung: | Alle Blickwinkel (IPS) | Berührungsschirm: | mit Resistenz-Touchscreen (optional) |
Schnittstelle: | MIPI-Schnittstelle (anpassbar) | Nummer des Pins: | 45 Pins (anpassbar) |
Verbindung: | Stecker (anpassbar) | Oberflächenhelligkeit: | 200 cd/m2 (anpassbar) |
Betriebs-Temp.: | -20°C bis +70°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | Mipi 4,3 Zoll TFT LCD-Anzeige,4 |
4.3 Zoll 480x800 IPS TFT-Display-Bildschirm HX8369-A01 Mipi-Schnittstelle 45 Pins mit Resistiven Touch-Panel
4.3 Zoll MIPI TFT-Bildschirm 480x800 IPS-LCD-Display
SAEF TECHNOLOGY SF-TC430S-8671A-T ist ein 4,3-Zoll-Full-TFT-LCD-Display mit einer Auflösung von 480x800 (480 horizontalen x 800 vertikalen Pixel-Array).6V bis 3V.3V, typische Spannung ist 2.8V. und unterstützt MIPI-Schnittstelle. Es kann in eingebetteten Systemen, Automatisierung, GPS, medizinische Ausrüstung, Industriegerät,Sicherheitsausrüstung, die eine TFT-Anzeige in hoher Qualität und farbenfrohem Bild erfordert.
SF-TC430S-8671A-T ist ein IPS-LCD-TFT mit einer Helligkeit von 200 cd/m2 (typischer Wert) für Anwendungen, die eine hellere Hintergrundbeleuchtung benötigen, bitte kontaktieren Sie unseren Vertrieb.die Oberflächenhelligkeit kann auf 1000 cd/m2 angepasst werden.
Der SF-TC430S-8671A-T kann bei Temperaturen von -20°C bis +70°C betrieben werden; seine Lagertemperaturen liegen zwischen -30°C und +80°C.
Produkt: | 4.3 Zoll IPS TFT-LCD | Die Entschließung: | 480x800 Pixel |
---|---|---|---|
Blickrichtung: | Alle Blickwinkel (IPS) | Berührungsschirm: | Mit Resistenz-Touchscreen (optional) |
Schnittstelle: | MIPI-Schnittstelle (anpassbar) | Nummer des Pins: | 45 Pins (anpassbar) |
Verbindung: | Stecker (anpassbar) | Oberflächenleuchtigkeit: | 200 Cd/m2 (anpassbar) |
Betriebstemperatur: | -20°C bis +70°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
4.3 Zoll MIPI TFT-Bildschirm480x800IPS-LCD-Display Produktzeichnung
Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
1 | GND | Ich... | Boden |
2 | KN-Nummer | Eingang und Ausgang | DSI-CLK-Uhrsignale |
3 | CP | Eingang und Ausgang | DSI-CLK+Uhrsignale |
4 | GND | Ich... | Boden |
5 | D0N | Eingang und Ausgang | DSI-D0-Uhrsignale |
6 | D0P | Eingang und Ausgang | DSI-D0+Uhrsignale |
7 | GND | Ich... | Boden |
8 | D1P | Eingang und Ausgang | DSI-D1+Uhrsignale |
9 | D1N | Eingang und Ausgang | DSI-D1-Uhrsignale |
10 | GND | Ich... | Boden |
11 | Zurücksetzen | Ich... | LCM-Eingangssignal zurücksetzen |
12 | TE | Ich... | Ausgang der Trennwirkung |
13 | VCI | Ich... | Stromversorgung 2,8 V |
14 | Zulassung | Ich... | Stromversorgung 1,8 V bis 2,8 V |
15 | GND | Ich... | Boden |
16 | Eine | O | LED + |
17 | K | O | LED-Leuchte |
18 | GND | Ich... | Boden |
19 | Zwei Jahre | Ich... | Touch-Panel-Pin |
20 | XL | Ich... | Touch-Panel-Pin |
21 | YD | Ich... | Touch-Panel-Pin |
22 | XR | Ich... | Touch-Panel-Pin |
23 | GND | Ich... | Boden |
24 bis 51 | NC | Ich... | - Ich weiß. |
Artikel | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
Betriebsspannung | VDD | 2.6 | 2.8 | 3.3 | V | - Ich weiß. |
Versorgungsstrom | IDD | - Ich weiß. | - Ich weiß. | 5 | mA | VDD = 2,8 V, Ta = 25 °C |
Eingangsspannung | HIV | 0.8VDD | - Ich weiß. | VDD | V | - Ich weiß. |
VIL | 0 | - Ich weiß. | 0.2VDD | V | ||
Eintrittsdurchfluss | IIL | - Einer.0 | - Ich weiß. | 1.0 | mA | VIN=VDD oder VSS |
Artikel | Symbol | Min. | TYP | Maximal | Einheit |
Die Situation |
Anmerkung |
Versorgungsspannung | Vf | - Ich weiß. | 25.6 | - Ich weiß. | V | Wenn=20 mA | - Ich weiß. |
Versorgungsstrom | Wenn | - Ich weiß. | 20 | - Ich weiß. | mA | - Ich weiß. | - Ich weiß. |
Umkehrspannung | - Ich weiß. | - Ich weiß. | - Ich weiß. | 5 | V | - Ich weiß. | |
Leistungsausfall | Pd | - Ich weiß. | - Ich weiß. | - Ich weiß. | mW | - Ich weiß. | |
Lichtstärke für LCM |
- Ich weiß. |
- Ich weiß. | 200 | - Ich weiß. | Cd/m2 | Wenn=20mA | - Ich weiß. |
Einheitlichkeit für LCM | - Ich weiß. | 80 | - Ich weiß. | - Ich weiß. | In % | Wenn=20 mA | - Ich weiß. |
Lebensdauer der LED | Hrs. | 50000 | - Ich weiß. | - Ich weiß. | Uhrzeit | - Ich weiß. | - Ich weiß. |
Hintergrundlichtfarbe | Weiß |

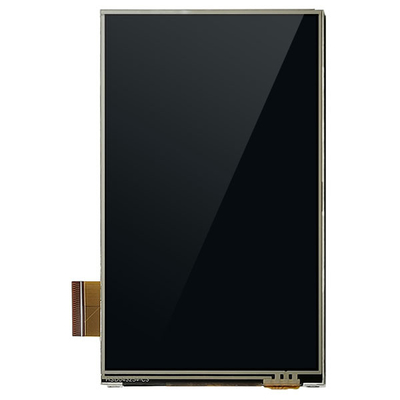

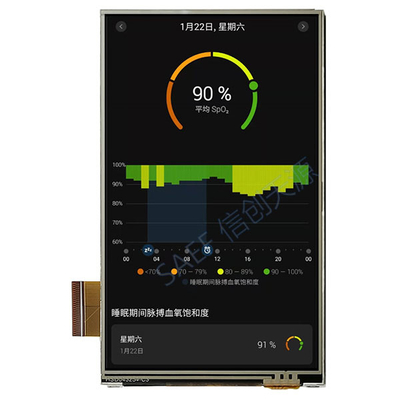

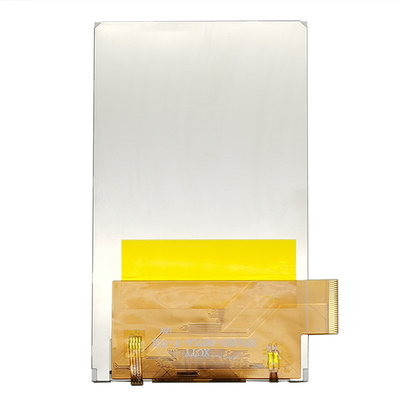

4.3 Zoll MIPI TFT-Bildschirm480x800IPS-LCD-Display für das tatsächliche Produktbild
