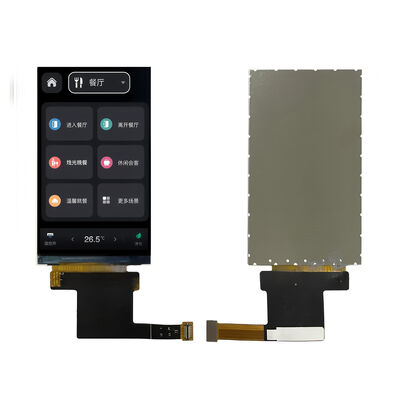

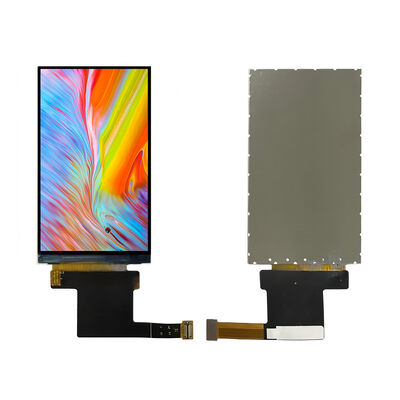

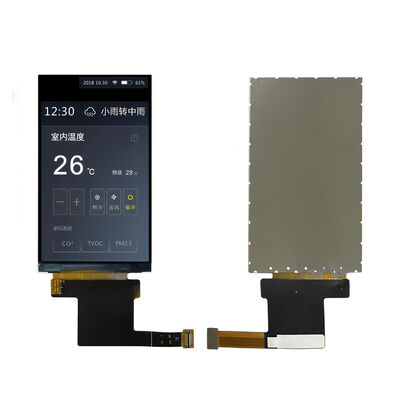

Produktdetails:
|
| Produkt: | 3,1-Zoll-IPS-TFT-LCD | Auflösung: | 480 × 800 Pixel (302 PPI) |
|---|---|---|---|
| Ansichtsrichtung: | In alle Richtungen, 80° horizontal und vertikal | Touch-Technologie: | PCAT, Multi-Touch-Unterstützung |
| Schnittstelle: | MIPI DSI (2 Datenspuren), I²C für Touch | Treiber-IC: | ST7701 + CST3530 Touch-Controller |
| Helligkeit: | 450 cd/m² typisch | Kontrastverhältnis: | 1000:1 |
| Betriebstemperatur.: | -20°C bis +70°C | Einhaltung: | RoHS, REACH, Halogenfrei |
| Hervorheben: | 3.1-Zoll-IPS-TFT-LCD,TFT-LCD mit kapazitivem Touch-Panel,480×800 TFT-LCD-Display-Modul |
||
Konzipiert für anspruchsvolle Anwendungen: Präzision, Leistungsfähigkeit und Zuverlässigkeit
Saef Technology Limited stellt dieDie in Absatz 1 Buchstabe a genannten Daten sind in Anhang I der Verordnung (EU) Nr. 1095/2010 zu entnehmen., ein leistungsstarkes 3,1-Zoll-TFT-LCD-Modul für Fachleute, die eine außergewöhnliche optische Klarheit, robuste Zuverlässigkeit und nahtlose Integration verlangen.Dieses IPS-Display liefert eine Auflösung von 480 × 800 mit 302 PPI, die für scharfe, lebendige Bilder sorgen, die ideal für Handgeräte, industrielle HMI, medizinische Instrumente und tragbare Prüfgeräte geeignet sind.
Wichtige technische Merkmale für Konstrukteure:
Überlegene optische Leistung: Mit einer Leuchtkraft von 450 cd/m2 und einem Kontrastverhältnis von 1000:1 gewährleistet dieses Modul die Lesbarkeit sowohl in schwachen als auch bei starkem Licht.Die IPS-Technologie gewährleistet eine gleichbleibende Farbe und Klarheit bei breiten Betrachtungswinkeln (80°+).
Robuste Touch-Integration: Mit einem projizierten kapazitiven Touch-Panel mit Multi-Touch-Unterstützung und I2C-Schnittstelle bietet es eine reibungslose, reaktionsschnelle Interaktion.Das Abdeckglas ist chemisch verstärkt mit einer Härte von ≥ 6H zur Kratzfestigkeit.
Industrielle Haltbarkeit: Betriebstemperaturbereich von -20°C bis +70°C und Lagerung bis -30°C bis +80°C machen es für raue Umgebungen geeignet.und halogenfreie Normen.
Flexible Schnittstelle und Stromversorgung: Die MIPI-DSI-Schnittstelle reduziert EMI und vereinfacht das Board-Layout.
Warum Sie sich für Saef für Ihre Displaylösung entscheiden?
Wir verstehen, dass jedes Projekt einzigartige Anforderungen hat. Deshalb bieten wir kostenlose Halb-Anpassung an Touch-Panel-Integration, FPC-Design, optische Bindung und mechanische Anpassungen.Ob Sie einen anderen Touch Controller benötigen, modifizierte Umrisse oder spezifische optische Verbesserungen, arbeitet unser Ingenieurteam mit Ihnen zusammen, um ein Display zu liefern, das genau Ihren Anforderungen entspricht.
Ideal für
Handterminals und tragbare Scanner
Industrielle Steuerungspanele und IoT-Geräte
Medizinische Überwachungsausrüstung
Fahrzeug-Dash Displays und Infotainment
Prüf- und Messgeräte
Aufruf zum Handeln bei wichtigen Anfragen:
Wenn Sie eine maßgeschneiderte Anzeigelösung benötigen, ist unser Ingenieursteam bereit, Ihr Design zu unterstützen.
Allgemeine Spezifikation
| Eigenschaften | Einzelheiten | Einheit |
| Bildschirmgröße (Diagonal) | 3.1 | Zoll |
| LCD-Typ | TFT mit α-Si | - |
| Anzeigemodus | IPS / Übertragung / Normalerweise schwarz | - |
| Entschließung | 480RGB x 800 | - |
| Aktivbereich | 40.32(H) × 67.2 ((V) | mm |
| Modulübersicht | 43.48 ((H) x 74.72 ((V) x 1.72 ((T) | mm |
| Anzeigen von Farben | 16.7M | - |
| Schnittstelle | MIPI | - |
| Treiber-IC | Die in Absatz 1 genannten Bedingungen gelten nicht. | - |
| TP-Ansichtsbereich | 40.72 ((H) × 67.6 ((V) | mm |
| TP Umriss (Versammlung) | 50.04 ((H) x 88.74 ((V) x 1.01 ((T) | mm |
| Leuchtkraft auf der Oberfläche | 450 | cd/m2 |
| Ansicht der Richtung | Alle | Beste Aufnahme |
| Kontrastverhältnis | 1000:1 | |
| Farbspektrum | 710,5% | |
| PPI | 302 | - |
| Fensterwirkung | Normal | - |
| Oberflächenwirkung der Abdeckplatte | ohne AF/AG | - |
| Betriebstemperatur | - 20 ¢ 70 | oC |
| Speichertemperatur | - 30 ¢ 80 | oC |
| Gewicht | TBD | g |
CTP-Spezifikation
| Kategorie | Parameter | Spezifikation |
|
Allgemeine |
Struktur | Abdeckungsglas + ITO-Sensorfolie (G+F+F) |
| Umrissdimensionen | 50.04 ((H) x 88.74 ((V) x 1.01 (T) mm | |
| Verstärkung der Linsen | Chemisch verstärkt | |
| Oberflächenhärte der Abdecklinsen | ≥ 6H (Härte des Bleistifts) | |
| Lichtübertragungsrate | ≥ 85% | |
| Betriebstemperatur | -20 °C ~ +70 °C, ≤ 90% Feuchtigkeit | |
| Speichertemperatur | -30 °C ~ +80 °C, ≤ 90% Feuchtigkeitsgehalt | |
|
Elektrotechnik |
Schnittstelle | I2C |
| Berührungsschaltfläche | CST328 | |
| Stromversorgungsspannung (VDD) | 2.8V ~ 3.3V | |
| Wirtswiderstand (SDA/SCL) | Konfigurierbar auf der Hauptplatine | |
| Berührungspunkt | Multi-Touch | |
| Umwelt | Betriebsbedingungen | Anpassbar |
|
Oberfläche Eigenschaften |
Oberflächenfarbe | Schwarz |
| Oberflächenbehandlung | Klares Schreiben, | |
| LCD-TP-Lamination | OCA-Bindung | |
| Einhaltung der Vorschriften | Wesentliche Standards | RoHS- und REACH-konform und halogenfrei |
Mechanische Umrissmaße
![]()
![]()
Definition des Schnittstellenpins
| Nein | SYMBOL | Funktion |
| 1 | GND | Stromversorgung |
| 2 | CLKP | CLKP |
| 3 | CLKN | CLKN |
| 4 | GND | Stromversorgung |
| 5 | D0P | MIPI DSI-Differenzdatenpaar (Datenstrecke 0 positive Polarität) |
| 6 | D0N | MIPI DSI-Differenzdatenpaar (Datenstraße 0 negative Polarität) |
| 7 | GND | Stromversorgung |
| 8 | D1P | MIPI DSI-Differenzdatenpaar (Datenstrecke 1 positive Polarität) |
| 9 | D1N | MIPI DSI-Differenzdatenpaar (Datenstrecke 1 mit negativer Polarität) |
| 10 | GND | Stromversorgung |
| 11 | NC | Öffnen |
| 12 | NC | Öffnen |
| 13 | GND | Stromversorgung |
| 14 | NC | Öffnen |
| 15 | NC | Öffnen |
| 16 | LEDA | LED-Anode |
| 17 | LEDK | LED-Kathode |
| 18 | VCC | Stromversorgung für Analog, VDD=2,4 V~3,3 V. |
| 19 | Zulassung | Stromversorgung für das I/O-System. |
| 20 | NC | Öffnen |
| 21 | NC | Öffnen |
| 22 | GND | Stromversorgung |
| 23 | GND | Stromversorgung |
| 24 | CTP INT | Touch-Panel unterbrechen Ausgang.Wenn nicht verwendet, bitte öffnen Sie es. |
| 25 | CTP RST | Berührungsplattform. Falls nicht benutzt, bitte öffnen Sie sie. |
| 26 | CTP SDA | Touch-Panel I2C-Daten. Falls nicht benutzt, öffnen Sie es bitte. |
| 27 | CTP SCL | Touch-Panel I2C-Uhr..Wenn nicht benutzt, bitte öffnen Sie sie. |
| 28 | LCM RST | Dieses Signal niedrig wird das Gerät zurücksetzen und muss angewendet werden, um den Chip richtig zu initialisieren. |
| 29 | TE | Der Stift ist niedrig, wenn er nicht aktiviert ist. Wenn er nicht verwendet wird, öffnen Sie ihn bitte. |
| 30 | ID ((GND) | Stromversorgung |
Absolute Höchstratings
| Artikel | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit | |
|
Versorgungsspannung |
Stromversorgung | VDD | - Oh, nein.3 | +4.6 | V |
| Analog | - | - | - | V | |
| Zwischenzeit | IOVDD | -0,3- | +4.6 | V | |
| Eingangsspannung | Vi | 0.3 | IOVDD+0.3 | V | |
| Lagertemperatur | T stg | - 30 | +80 | oC | |
| Betriebstemperatur | T op | - 20 | +70 | oC | |
| Lagereinheit |
H Stg |
10 | Anmerkung 1 | % RH | |
| Betriebsfeuchtigkeit | H op | 10 | Anmerkung 1 | % RH | |
Elektrische Spezifikation
| Artikel | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
|
Versorgungsspannung |
Stromversorgung | VDD | 2.4 | 2.8 | 3.3 | V |
| Analog | VCI | 2.4 | 2.8 | 3.3 | V | |
| Zwischenzeit | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| Logik Niedrige Eingabevoltage | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
| Logik Hohe Eingangsspannung | HIV | 0.7IOVDD | - | IOVDD | V | |
| Logik Niedrige Ausgangsspannung | VOL | - | - | 0.2IOVDD | V | |
| Logik Hohe Ausgangsspannung | VOH | 0.8IOVDD | - | - | V | |
|
Aktueller Verbrauch |
Normale Anzeige | IVDD |
- |
20 |
- |
mA |
| Standby-Modus | IVDD |
- |
30 |
- |
uA | |
| Bildfrequenz | fFR | - | 60 | - | Hz | |
