1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm

1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm
1.3-Inch IPS TFT LCD SPI Interface 240x240 Dot 12 Pin Square Display
1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm

Großes Bild :  1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm

Produktdetails:
Herkunftsort: Shenzhen/China
Markenname: SAEF
Zertifizierung: ISO9001 / ISO14000
Modellnummer: Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge.
Zahlung und Versand AGB:
Min Bestellmenge: 3 PC
Preis: USD1.3 for 10K pcs, Negotiable based on order lot quantity
Verpackung Informationen: Standardexport-Paket
Lieferzeit: 1-5 Wochen
Zahlungsbedingungen: L/C, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: PC 3000K pro Monat

1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm

Beschreibung
Erzeugnis: 10,3-Zoll-TFT-LCD Berührungsschirm: Ohne
Entschließung: Punkte 240x240 Abdeckungsglas: Anpassbar
Sichtrichtung: IPS-freier Blickwinkel Schnittstelle: SPI-Schnittstelle
Nummer des Pins: 12 Stifte Verbindung: Steckdosen
Oberflächenhelligkeit: 250 cd/m2 (Nits) Lebensdauer der LED: 40,000 Stunden
Bescheinigung: Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 Einhaltung der Vorschriften: Rohs & Reach-konform
Hervorheben:

Quadrat 240x240 LCD-Anzeige

,

1

,

3 Zoll-Quadrat LCD-Anzeige



1.3 Zoll TFT-LCD 240x240 Punkte Produkt Einführung



SFTO130JY-7167AN ist ein farbiges quadratisches TFT-LCD-Display mit einer Diagonale von 1,3 Zoll und einer Auflösung von 240x240.Das macht es für Benutzer sehr praktisch zu programmieren und zu verwendenDie Modulgröße des Modells SF-TO130B-8909A-N beträgt 21,16x29,22 mm und die Größe der aktiven Fläche 23,4x23,4 mm.

Der Steuerungskontakt ST7789V ist auf dem Modul integriert und verfügt über einen logischen Stromversorgungsspannungsbereich von 3,0 V bis 3,6 V.Es kann in einem Temperaturbereich von -20 °C bis +70 °C arbeiten und sein Lagertemperaturbereich beträgt -30 °C bis +80 °C.Der SFTO130JY-7167AN istFPC kann angepasst werden und kann mit einem neu entwickelten resistiven Touchscreen (RTP) oder einem kapazitiven Touchscreen ausgestattet werden.





Merkmal



Artikel Inhalt
LCD-Größe 1.3 Zoll (Diagonal)
Anzeigemodus Normalerweise schwarz
Entschließung 240 ((H) RGB x 240 ((V)
Punkte-Pitch 00,0975 (H) x 0,0975 ((V) mm
Aktivbereich 23.4 ((H) x 23.4 (V) mm
Modulgröße 26.16(H) x 29.22(V) x 1.5Max(D) mm
Farbgebung RGB vertikaler Streifen
Schnittstelle 4 Linie SPI
Laufwerk-IC Der Begriff "Fertigung" ist in Anhang I zu verstehen.
Lichtvermögen 250 (TYP) cd/m2
Sichtrichtung Alle Ansichten
Hintergrundbeleuchtung 2 weiße LED
Betriebs-Temp. -20°C bis + 70°C
Speichertemperatur. -30°C ~ + 80°C
Gewicht TBD





1.3 Zoll TFT LCD 240x240 Punkte Produktzeichnung



1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 0





Definition von Pin



- Nein. Ich weiß nicht. Symbol Beschreibung
1 GND Boden
2 LEDK Kathode der Hintergrundbeleuchtung
3 LEDA Anode der Hintergrundbeleuchtung
4 VCC Stromversorgung für Analog (2.8V-3.3V)
5 GND Boden
6 GND Boden

7

D/C

Registrieren auswählen

D/C = ¥ 1 ¥: Anzeige der Daten.

D/C = ¥0 ¥: Befehldaten.

8 CS

Chip auswählen Pin (Low) aktivieren

9 SCL Serien-Uhr-Stift.
10 SDA Eingabe von Seriendaten
11 Zurücksetzen LCM-Wiederherstellungs-Pin
12 GND Boden



Elektrische Eigenschaften



Parameter Symbol Min. Typ Maximal Einheit
Logische Versorgungsspannung Zulassung 1.65 1.8/2.8 3.3 V
Analogversorgungsspannung VCC 2.6 2.8 3.3



- Ich weiß nicht.

Eingangsstrom Ich weiß es.



- Ich weiß nicht.

20



- Ich weiß nicht.

mA
Lichtvermögen



- Ich weiß nicht.

250



- Ich weiß nicht.

Cd/m2

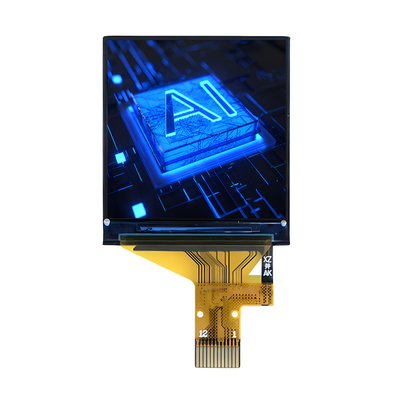

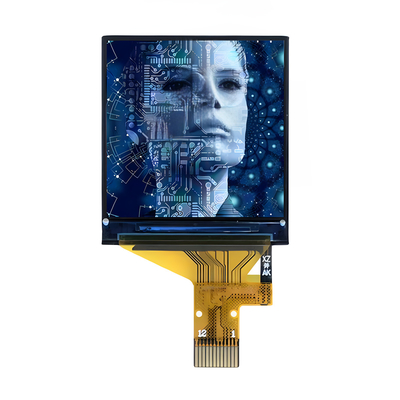

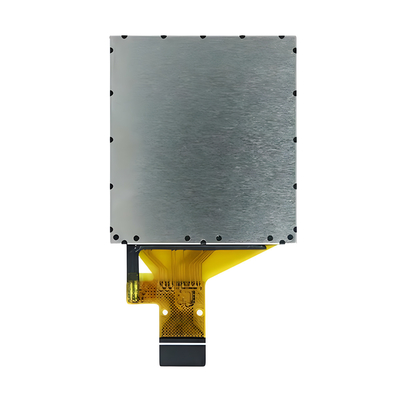

1.3 Zoll TFT LCD 240x240 Punkte Produktbild

1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 11.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 21.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 3



Fabrikanlagen und Zertifizierungen

1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 41.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 5





Projizierter Kapazitäts-Touchscreen (PCAP)



Die Projektierte Kapazitäts-Touch-Technologie (PCAP) bietet eine schnelle und empfindliche Reaktion und eine professionelle Zuverlässigkeit.

Wir können auch PCAP-Touch-Screen mit Flüssigkristall-Displays (LCDs) kombinieren.die eine integrierte eingebettete Lösung ist, die hilft, die Lieferkette und Montage zu vereinfachen.



1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 6







Abdeckungsglas:

1Form: Maßgeschneiderte Größen, Formen, Randbehandlungen, Löcher und Ausschnitte
2Farbe: Seidendruck, Logo
3Glasmaterial: Gorillaglas, gehärtetes Glas, PMMA
4. Behandlungen: Spiegel, AG, AR, AF

Sensor:
1- Sensormaterial: Glas, Film, Film+Film
2. FPC: Formgestaltung optional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix und so weiter
4- Schnittstelle: I2C, USB, RS232

1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 7



1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 8



1.3-Zoll IPS TFT LCD SPI Schnittstelle 240x240 Dot 12 Pin Quadratbildschirm 9
