Produktdetails:
|
| Schlüsselwörter: | 7 Zoll TFT Touch Display Modul | Berührungsschirm: | Widerstrebendes Fingerspitzentablett |
|---|---|---|---|
| Entschließung: | 800*480 | Abdeckungsglas: | ODM |
| Schnittstelle: | RGB-Bild | Oberflächenhelligkeit: | 300 Cd/m2 |
| Lebensdauer der LED: | 40,000 Stunden | Schrauben: | 40 |
| Kontrollbrett: | Mit | Sichtrichtung: | Um 6 Uhr. |
| Hervorheben: | 7 Zoll industrielle TFT-Anzeige,Industrielle TFT Anzeige RGB,Noten-Bildschirmanzeige 800x480 |
||
7" Touchscreen 40 Pin 800x480 TFT-Display RGB-Schnittstelle mit RTP Produkt Einführung
Die in Absatz 1 genannte Angabe ist nicht anwendbar.ist ein 7" TFT-LCD mit RTP-Touchscreen-Display-Modul, hergestellt aus Auflösung WVGA 800x480 Punkte. Dieses 7" TFT-Touchscreen-LCD-Display-Modul kann leicht durch MCU wie 8051, PIC, AVR,ARDUINO und ARMEs kann in eingebetteten Systemen, Automatisierung, GPS, medizinischen Geräten, industriellen Geräten, Sicherheitsgeräten verwendet werden, die eine TFT-Anzeige in hoher Qualität und farbenfrohem Bild erfordern.
Die in Absatz 1 genannte Angabe ist nicht anwendbar.Das Modul kann bei Temperaturen von -20°C bis +70°C betrieben werden; seine Lagertemperaturen liegen zwischen -30°C und +80°C.
Die in Absatz 1 genannte Angabe ist nicht anwendbar. ist voll kompatibel mit dem Innolux-Modell AT070TN83.
| Schlüsselwörter: | 7 Zoll TFT Touch Display Modul | Berührungsschirm: | Resistive Berührungsplatte |
|---|---|---|---|
| Die Entschließung: | 800*480 | Abmessung des Abdeckglases: | ODM |
| Schnittstelle: | RGB-Bild | Oberflächenleuchtigkeit: | 280 Cd/m2 |
| Lebensdauer der LED: | 40,000 Stunden | Schrauben: | 40 |
| Kontrollbrett: | Mit | Blickrichtung: | Um 6 Uhr. |
7 Zoll RGB TFT Resistive Touch Display ModulZeichnung
![]()
![]()
Definition von Pin
| Nummer der Anschrift. | Symbol | Eingang und Ausgang | Funktion |
| 1 | VLED | P | Stromversorgung für LED-Treiber |
| 2 | VLED | P | Stromversorgung für LED-Treiber |
| 3 | ADJ | Ich... | Einstellen Sie die LED-Helligkeit mit PWM-Pulse |
| 4 | GLED | P | Boden für LED-Schaltkreis |
| 5 | GLED | P | Boden für LED-Schaltkreis |
| 6 | VCC | P | Stromversorgung für digitale Schaltungen |
| 7 | VCC | P | Stromversorgung für digitale Schaltungen |
| 8 | Modus | Ich... | Steuerung des Modus DE oder HV |
| 9 | DE | Ich... | Daten aktivieren |
| 10 | VS | Ich... | Vsync-Signalinput |
| 11 | HS | Ich... | Hsync-Signal-Eingang |
| 12 | GND | P | Kraftbefestigung |
| 13 | B5 | Ich... | Blaue Dateneingabe (MSB) |
| 14 | B4 | Ich... | Blaue Dateneingabe |
| 15 | B3 | Ich... | Blaue Dateneingabe |
| 16 | GND | P | Kraftbefestigung |
| 17 | B2 | Ich... | Blaue Dateneingabe |
| 18 | B1 | Ich... | Blaue Dateneingabe |
| 19 | B0 | Ich... | Blaue Dateneingabe (LSB) |
| 20 | GND | P | Kraftbefestigung |
| 21 | G5 | Ich... | Grüne Dateneingabe (MSB) |
| 22 | G4 | Ich... | Grüne Dateneingabe |
| 23 | G3 | Ich... | Grüne Dateneingabe |
| 24 | GND | P | Kraftbefestigung |
| 25 | G2 | Ich... | Grüne Dateneingabe |
| 26 | G1 | Ich... | Grüne Dateneingabe |
| 27 | G0 | Ich... | Grüne Dateneingabe (LSB) |
| 28 | GND | P | Kraftbefestigung |
| 29 | R5 | Ich... | Rot-Datenzufuhr (MSB) |
| 30 | R4 | Ich... | Eingabe der roten Daten |
| 31 | R3 | Ich... | Eingabe der roten Daten |
| 32 | GND | P | Kraftbefestigung |
| 33 | R2 | Ich... | Eingabe der roten Daten |
| 34 | R1 | Ich... | Eingabe der roten Daten |
| 35 | R0 | Ich... | Rot-Datenzugabe (LSB) |
| 36 | GND | P | Kraftbefestigung |
| 37 | DCLK | Ich... | Musteruhr |
| 38 | GND | P | Kraftbefestigung |
| 39 | L/R | Ich... | Linke oder rechte Scanrichtung auswählen |
| 40 | Einheitlich | Ich... | Auswählen der Auf- oder Abläuferichtung |
Typische Betriebsbedingungen
| Artikel | Symbol | Werte | Einheit | ||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||
| Leistungsspannung | VCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| Laufender Verbrauch | ILED | - | 500 | 550 | mA |
| Eingangslogik Hochspannung | HIV | 0.7VCC | - | VCC | V |
| Eingangslogik Niederspannung | VIL | 0 | - | 0.3VCC | V |
| Lebensdauer der LED | - | 40,000 | - | - | Hrs. |
Optische Spezifikationen
| Artikel | Symbol | Die Situation | Werte | Einheit | ||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | ||||
| Blickwinkel (CR ≥ 10) | θL | Φ=180° (um 9 Uhr) | 60 | 70 | - | Grade |
| θR | Φ=0°(3 Uhr) | 60 | 70 | - | ||
| θT | Φ=90° (um 12 Uhr) | 40 | 50 | - | ||
| θB | Φ=270° ((6 Uhr) | 60 | 70 | - | ||
| Reaktionszeit | Tonnen | Normal θ=Φ=0° | - | 10 | 20 | msec |
| Zuschlag | - | 15 | 30 | msec | ||
| Kontrastverhältnis | Zinssatz | 400 | 500 | - | - | |
| Farbchromatik | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| Lichtvermögen | L | 250 | 300 | - | cd/m2 | |
| Einheitlichkeit der Leuchtkraft | Zwei Jahre | 70 | 75 | - | % | |

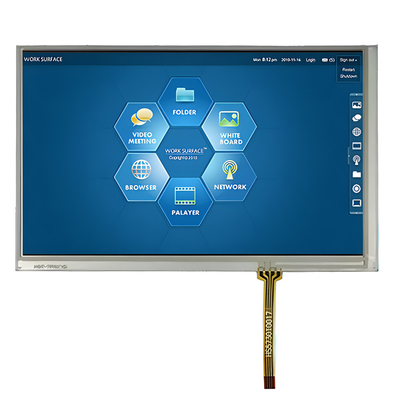

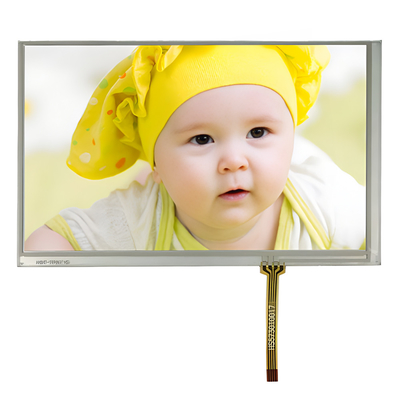

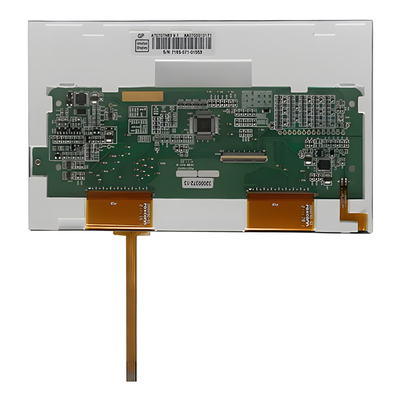

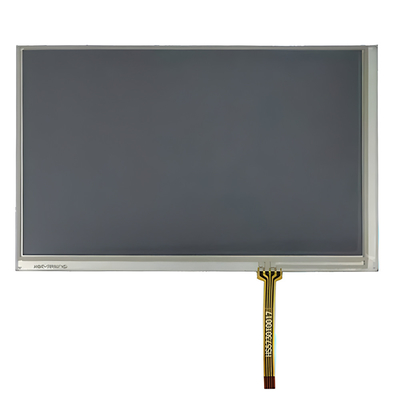

7 Zoll RGB TFT Resistive Touch Display ModulProduktbild
![]()
![]()
![]()
Projizierter Kapazitäts-Touchscreen (PCAP)
Die Projektierte Kapazitäts-Touch-Technologie (PCAP) bietet eine schnelle und empfindliche Reaktion und eine professionelle Zuverlässigkeit.
Wir können auch PCAP-Touch-Screen mit Flüssigkristall-Displays (LCDs) kombinieren.die eine integrierte eingebettete Lösung ist, die hilft, die Lieferkette und Montage zu vereinfachen.
![]()
![]()
Abdeckungsglas:
1Form: Maßgeschneiderte Größen, Formen, Randbehandlungen, Löcher und Ausschnitte
2Farbe: Seidendruck, Logo
3Glasmaterial: Gorillaglas, gehärtetes Glas, PMMA
4. Behandlungen: Spiegel, AG, AR, AF
Sensor:
1- Sensormaterial: Glas, Film, Film+Film
2. FPC: Formgestaltung optional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix und so weiter
4- Schnittstelle: I2C, USB, RS232
![]()
![]()
![]()
![]()
