Produktdetails:
|
| Erzeugnis: | 3,5 Zoll TFT-Anzeige | Entschließung: | Punkte 320*240 |
|---|---|---|---|
| Berührungsbildschirm: | Resistente Berührungsplattform (CTP optional) | Abdeckungs-Glas-Maß: | Anpassbar |
| Umrissdimension: | 63.9 x 76,9 x 4,45 mm | Sichtrichtung: | 6:00 |
| Schnittstelle: | RGB | Nummer des Pins: | 54 Stifte |
| Verbindung: | ZIF | Oberflächenhelligkeit: | 350 - 700 cd/m2 (Nits) |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | QVGA 3,5 Zoll TFT-Anzeige SAEF,RGB 3 |
||
** Datenblatt herunterladen **
SF-TC350M-9268A1-T Spezifikation.pdf
SF-TC350M-9268A1-N Spezifikation.pdf
TFT-LCD 3,5 Zoll QVGA 320x240 HX8238 Schildbildschirm RGB-Schnittstelle LED-Hintergrundlichtbildschirm
TFT-LCD 3,5 Zoll, 3,5 Zoll QVGA TFT-Display-Modul Beschreibung
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.ist ein 3,5-Zoll-Diagonal-Full-Colour-LCD-Display QVGA 320x240 TFT. Es wird leicht durch MCU gesteuert. Dieser 3,5-Zoll-TFT-LCD mit Touchscreen kann in eingebetteten Systemen, industriellen Geräten,Sicherheitsausrüstung und Handgeräte, für die eine hochwertige und farbenfrohe Darstellung erforderlich istFür eine einfache Verbindung zu Ihrem Host, die FFC / FPC Schwanz Mates mit leicht zu finden ZIF-Steckdosen.
SF-TC350M-9268A1-T ist eine Art Standard-TFT-Lcd-3,5-Display-Modul, es istvollständig kompatibel mit dem Winstar 3,5-Zoll-TFT-Display WF35LTIACDNN0, WF35LTIACDNG0.SF-TC350M-9268A1-T verfügt aufgrund der verschiedenen Anwendungsumgebungen über viele optionale Designs. Es unterstützt EMI-Tests und strenge Zuverlässigkeitstests, mit und ohne resistives Touch-Panel,mit / ohne kapazitiven Touchscreen, höhere Helligkeit bis zu 700 Nits.
| Produkt: | 3.5 Zoll TFT-Display | Die Entschließung: | 320*240 Punkte |
|---|---|---|---|
| Berührungsschirm: | Resistente Berührungsplattform (CTP Optional) | Abmessung des Abdeckglases: | Anpassbar |
| Umrissdimension: | 630,9 x 76,9 x 4,45 mm | Blickrichtung: | 6:00 |
| Schnittstelle: | RGB-Bild | Nummer des Pins: | 54 Stifte |
| Verbindung: | Steckdosen | Oberflächenleuchtigkeit: | 350 - 700 Cd/m2 (Nits) |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
TFT LCD 3,5 Zoll, 3,5 " QVGA TFT Display Modul Zeichnung
![]()
![]()
Definition von Pin:
| Pin NO. | Symbol | Eingang und Ausgang | Beschreibung |
| 1 | LED-K1 | Ich... | LED-Kathode |
| 2 | LED-K2 | Ich... | LED-Kathode mit LED-K1 verbinden |
| 3 | LED-A1 | Ich... | LED-Anode |
| 4 | LED-A2 | Ich... | LED-Anode mit LED-A1 verbinden |
| 5 bis 7 | NC | - | Keine Verbindung |
| 8 | /RESET | Ich... | Pin zurücksetzen |
| 9 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 10 | SCL | Ich... | SPI-Uhrsignal |
| 11 | SDI | Ich... | SPI-Schnittstellen-Eingabe-Pin |
| 12 | B0 | Ich... | BLUE Datensignal (LSB) |
| 13 bis 19 | B1-7 | Ich... | Blaues Datensignal |
| 20 | G0 | Ich... | GREEN Datensignal (GSB) |
| 21 bis 27 | G1 bis 7 | Ich... | Grünes Datensignal |
| 28 | R0 | Ich... | RED-Datensignal (LSB) |
| 29 bis 35 | R1 bis 7 | Ich... | RED-Datensignal |
| 36 | HSYNC | Ich... | Horizontales Synchronisierungssignal |
| 37 | VSYNC | Ich... | Vertikal synchronisierendes Signal |
| 38 | Die Mitgliedstaaten | Ich... | Clock Signal, um jedes Datum auszuprobieren |
| 39 bis 40 | NC | - | Keine Verbindung |
| 41 | VDD | Ich... | Stromquelle +2,8 V |
| 42 | VDDIO | Ich... | 1.8V~2.8V Stromquelle |
| 43 | Zwei Jahre | Ich... | Touch-Panel-Pin |
| 44 | XL | Ich... | Touch-Panel-Pin |
| 45 | YD | Ich... | Touch-Panel-Pin |
| 46 | XR | Ich... | Touch-Panel-Pin |
| 47 bis 51 | NC | - | Keine Verbindung |
| 52 | ENABLE | Ich... | Eingabedaten aktivieren |
| 53 bis 54 | GND | Ich... | Stromversorgung |

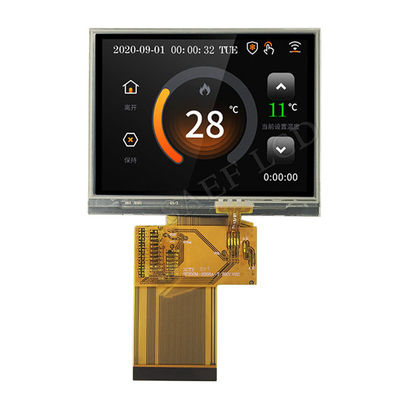

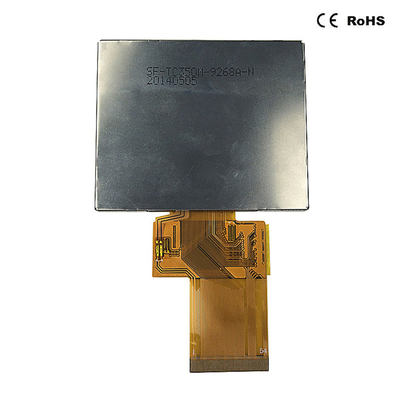

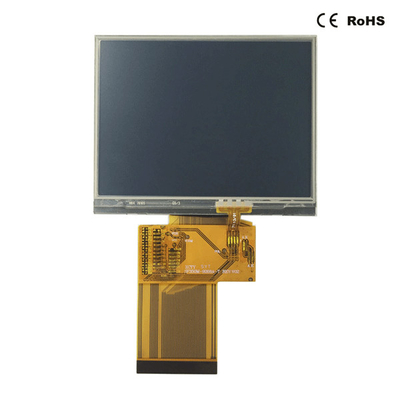

TFT-LCD 3,5 Zoll, 3,5 Zoll QVGA TFT-Display-Modul Echtproduktbild
![]()
![]()
![]()
