Produktdetails:
|
Anzeigetypen: | 20 Zeichen X 4 Zeilen STN LCD | Spannung: | 3,0 V ±0,2 V (geringer Stromverbrauch) |
---|---|---|---|
Sichtrichtung: | 6 Uhr | Schnittstellen: | 8-Bit-MPU-Parallel |
Treiber-IC: | SPLC780D oder gleichwertig (Industriequalität) | Hintergrundbeleuchtung: | Gelbgrüne LED (100 cd/m2 Typ.) |
Betriebstemperatur: | -20 °C bis +70 °C | Dimension: | 98(L) x 60(B) x 13,2(T) |
Sichtbereich: | 77(L) * 25,2(B) | Kontrastanpassung: | VO-Pin (Easy Tuning) |
DUTY/BIAS: | 1/16 Aufgabe, 1/5 Neigung | ESD-Schutz: | ±8kV Luft / ±4kV Kontakt (Robust) |
Zuverlässig: | MIL-STD-105E getestet (Industrielle Haltbarkeit) | Einhaltung der Vorschriften: | RoHS, REACH, EU-Richtlinien |
Hervorheben: | STN 20x4 Zeichen-LCD-Modul,Gelb/Grün 20x4 LCD-Modul |
Professionelles 20x4 LCD für Industrie- und Embedded-Systeme
Das SFBM2004HX-A-Y ist ein hochzuverlässiges 20×4 Zeichen LCD-Modul, das für anspruchsvolle Anwendungen in der Automatisierung, Medizintechnik und Laborausrüstung entwickelt wurde. Es arbeitet mit 3V bei extrem niedrigem Stromverbrauch (typ. 0,15 mA) und liefert außergewöhnliche Leistung in industriellen Temperaturbereichen (-20°C bis +70°C).
Wichtige technische Vorteile
Technische Spezifikationen im Detail
Konformität & Langlebigkeit
Für Entwicklungsingenieure
Laden Sie Pinbelegungsdiagramme, Timing-Wellenformen (Seite 9) und DDRAM-Mapping-Tabellen im vollständigen Datenblatt herunter. Kompatibel mit ARM-, PIC- und AVR-MCUs.
Mechanische Abmessungen
Spezifikationen
Artikel | Standardwert |
Anzeigetyp | 20 Zeichen ´ 4 Zeilen |
LCD-Typ | STN(Y-G),POSITIV,TRANSMISSIV |
Treiberbedingung | LCD-Modul: 1/16 Duty, 1/5 Bias |
Betrachtungsrichtung | 6 Uhr |
Hintergrundbeleuchtungstyp | Gelb Grün |
Schnittstelle | 8-Bit-MPU-Schnittstelle |
Treiber-IC | SPLC780D |
Absolute Maximalwerte
Artikel | Symbol | Bedingung | Min. | Max. | Einheit |
System-Stromversorgungsspannung | VDD | - | -0,3 | 5,5 | V |
LCD-Treiber-Versorgungsspannung | VLCD | - | 4,0 | 5,0 | V |
Eingangsspannung | VIN | - | -0,3 | 5,5 | V |
Betriebstemperatur | TOP | - | -20 | 70 | °C |
Lagertemperatur | TST | - | -30 | 80 | °C |
Lagerfeuchtigkeit | HD | Ta < 40 °C | 20 | 80 | %RH |
Elektrische Gleichstrommerkmale
Artikel | Symbol | Bedingung | Min. | Typ. | Max. | Einheit |
Logik-Versorgungsspannung | VDD | - | 2,8 | 3,0 | 3,5 | V |
Eingangs-High-Spannung | VIH | - | 2,2 | - | 5,0 | V |
Eingangs-Low-Spannung | VIL | - | 0 | - | 0,6 | V |
Ausgangs-High-Spannung | VOH | - | 2,4 | - | 5,0 | V |
Ausgangs-Low-Spannung | VOL | - | 0 | - | 0,4 | V |
Hintergrundbeleuchtungsmerkmale
Artikel | Symbol | Bedingungen | Min. | Typ. | Max. | Einheit |
Vorwärtsspannung | Vf | If=30mA | 2,9 | 3,0 | 3,1 | V |
Rückwärtsstrom | Ir | If=5v | 5 | uA | ||
Durchschnittliche Helligkeit | IV | If=30mA | 100 | cd/m2 | ||
Gleichmäßigkeit | Δ% | IVMin / IVMax *100% | 75 | - | - | % |
Farbe | Y-G |

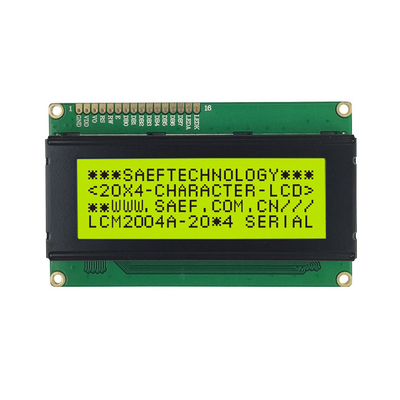

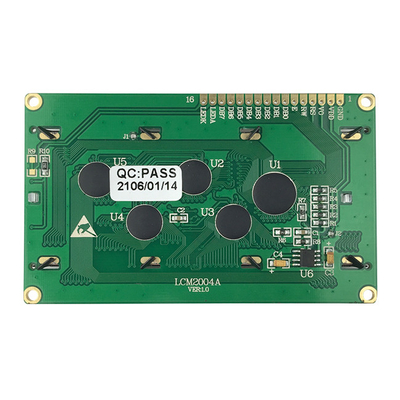

Produktbild

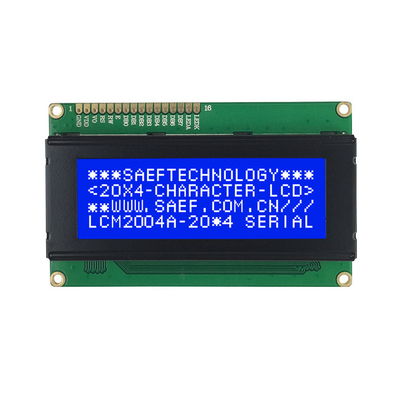

STN Blue Mode Optional
