Charaktere 8x2 VATN schließt einfarbige Punkte des LCD-Anzeigen-Moduls 5×8 alphanumerische Anzeige des Cursors ein
VATN alphanumerischer LCD zeigen 8x2, anzeigen Beschreibung LCD 8x2 an
Dieses ist ein Charakter 8 durch 2 Linie LCD-Anzeige mit einem schwarzen Hintergrund und einer roten geführten Hintergrundbeleuchtung. Dieses vorbildliche VATN LCD ist mit Entwurfsmaß von 58 x 32 Millimeter. Wir stellen 6800, SPI- und I2C-Schnittstelle zur Verfügung, um die unterschiedliche Bedingung des Kunden zu erfüllen.
Die VATN-Anzeige wird mit breitem Betrachtenwinkel gekennzeichnet und hochauflösendes Verhältnis deshalb ist es für viele Anwendungen sehr passend. Sind unten die Beispiele als Referenz.
- Industriell: Automobilanwendung, Digital-Meter, UPS
- Medizinisch: medizinisches Gerät u. medizinische Ausrüstung
- Haushaltsgerät: Audio, Kaffeemaschine, Mikrowellenherd
- Automobil: Armaturenbrett, Autoaudio
Pin Definition:
1 SEITENFLOSSENSTATION, (0V) Energieboden
2 VDD, (5V) Stromversorgung für Logik
3 V0, Kontrast justieren
4 RS, (H/L) H: Daten L: Befehl
5 R/W, (H/L) R: Gelesenes W: Schreiben Sie
6 E, (H, H->L) Freigabesignal
7~14 DB0--DB7, (H/L) Databus
15 LED A, Stromversorgung 5.0V für LED-Hintergrundbeleuchtung
16 LED K, Stromversorgung 0V für LED-Hintergrundbeleuchtung
| Produkt: |
Lcd-Modul Charakter VATN 8x2 |
Charaktere/Spalten: |
8 Charaktere X 2 Linien |
| Lcd-Art: |
VATN, negativ, Transmissive
|
Hintergrundbeleuchtungs-Farbe: |
Weiß, blau, gelb, rot,
Grün, purpurrot und bernsteinfarbig
|
| Funktionierenspannung: |
5V, 3V optional |
Optik: |
Alle Betrachten-Winkel |
| Umreißen Sie schwaches.: |
58,0 (L) X 32,0 (W) X 13,2 (T) Millimeter |
Sendegebiet: |
38,0 (L) X 16,0 (W) Millimeter |
| Fahren von Methode: |
1/16 Aufgabe, 1/5 Neigung |
Funktionierender Temp: |
-20°C zu +70°C |
| Pin Number: |
16 Stifte (kundengerecht) |
Prüfer: |
SPLC780D oder Äquivalent |
| Schnittstelle: |
6800, MPC, I2C optional |
Befolgung: |
REICHWEITE u. RoHS konform |
Die Eigenschaften von VATN-Anzeige LCD sind im hochauflösenden, breiten Betrachtenwinkel, hohe Helligkeit. VA-Anzeige kann schwarze Maske und DFSTN (doppelten Film Conpensative STN) ersetzen. Es ist für Sicherheitskontrolle, weiße Waren, Audio, medizinische Geräte, Position, Schlagbrettanwendungen passend. VATN-Anzeige ist eine Alternative für traditionelle alphanumerische Anzeige lcd. VATN-Anzeige SAEFS, alphanumerisches LCD-Anzeigenmodul sind in 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD mit Hintergrundbeleuchtungswahlen in der weißen, blauen, gelben, roten, grünen, purpurroten und bernsteinfarbigen Farbe verfügbar.
VATN alphanumerischer LCD zeigen 8x2, anzeigen Zeichnung LCD 8x2 an

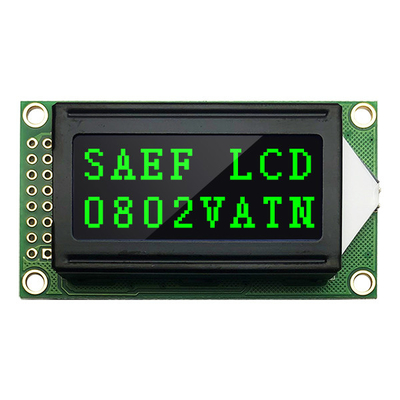

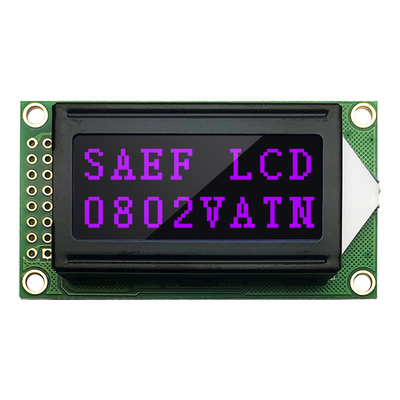

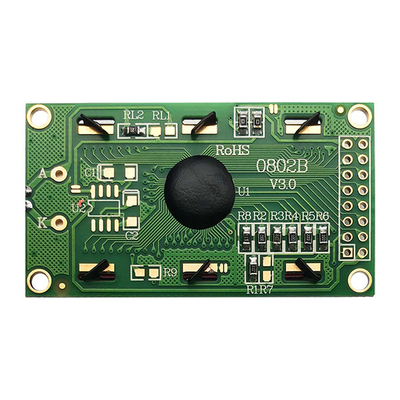

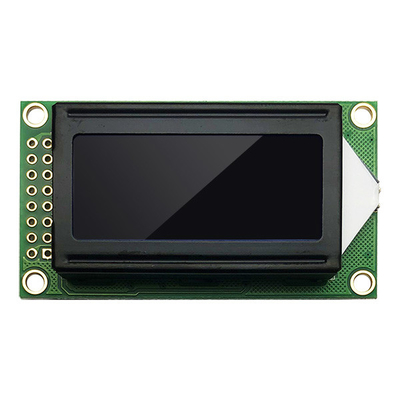

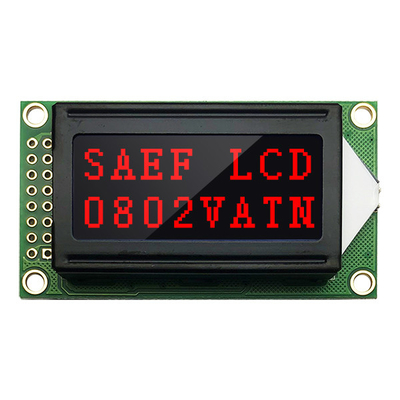

VATN alphanumerischer LCD zeigen 8x2, anzeigen wirkliches Produktimage LCD 8x2 an
