Produktdetails:
|
Anzeigetypen: | Zeichen-LCD | Format: | 20 Zeichen x 4 Zeilen |
---|---|---|---|
Technologie: | STN Positives Übertragbares | Anzeige Farbe: | Gelb/Grün |
Sichtrichtung: | Um 6 Uhr. | Hintergrundbeleuchtung: | Weiße LED (seitenbeleuchtet) |
Schnittstelle: | 8-Bit-Parallel (HD44780-kompatibel) | Treiber-IC: | SPLC780D |
LOGIK-SPANNUNG: | 3.3V | Betriebstemperatur: | -20 °C bis +70 °C |
Lebensdauer: | 40.000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | Charakter 20x4 LCD-Anzeige,STN-Charakter LCD-Anzeigen-Modul,Zeichen-LCD-Anzeigemodul |
Industrielles 20×4 Zeichen-LCD-Modul für HMI- und Steuerungssysteme
Das robuste Display von Saef Technology liefert scharfen gelb/grünen Text in rauen Umgebungen, entwickelt für deutsche und amerikanische Industrieautomation mit 3,3-Volt-Kompatibilität.
Wichtige Vorteile für Ingenieure:
HD44780-Kompatibles Design
- Ich weiß.Zuverlässigkeit in industrieller Hinsicht
Optimierte Energieeffizienz
Technische Spezifikationen
Zeichengröße: 4,76 × 2,96 mm
Sichtbereich: 77×25,2 mm
Abmessungen: 98 × 60 × 13,2 mm
Zuständigkeit/Vorurteile: 1/16 Zuständigkeit, 1/5 Vorurteile
Anwendungen:
Fabrikautomation (Industrie 4.0)
CNC-Maschinensteuerungen -- Medizintechnik
Laborgeräte -- HVAC-Systeme
Einzelhandels-POS-Terminals -- eingebettete Controller
Konformität und Gewährleistung:
RoHS/REACH-konform. ISO 9001/14001 zertifiziert.
Einjährige Garantie.
Mechanische Abmessungen
Spezifikationen
Artikel | Standardwert |
Anzeigetypen | 20 Zeichen × 4 Zeilen |
LCD-Typ | STN, Positiv, Gelb/Grün, Übertragbar |
Fahrerzustand | LCD-Modul: 1/16Tätigkeit, 1/5Bias |
Sichtrichtung | 6 Uhr |
Typ der Hintergrundbeleuchtung | Seitenweiß |
Schnittstelle | 8-Bit MPU Schnittstelle |
Treiber-IC | SPLC780D |
Mechanische Spezifikation
Artikel | Standardwert | Einheit |
Umrissdimension | 98 ((L) * 60 ((W) * maximal 13,2 ((T) | mm |
Sichtbereich | 77 ((L) * 25.2 ((W)) | mm |
Punktgröße | 0.56 ((W) × 0,56 ((H) | mm |
Punkte-Pitch | 0.6 ((W) × 0,6 (H) | mm |
Zeichengröße | 4.76 ((W) × 2.96 ((H) | mm |
Absolute Höchstratings
Artikel | Symbol | Die Situation | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
Systemstromversorgungsspannung | VDD | - | - Oh, nein.3 | 3.5 | V |
LCD-Treiberversorgungsspannung | VLCD | - | VDD-12 | VDD-0.3 | V |
Eingangsspannung | Fahrzeugnummer | - | - Oh, nein.3 | VDD + 0.3 | V |
Betriebstemperatur | Top | - | - 20 | 70 | °C |
Speichertemperatur | TST | - | - 30 | 80 | °C |
Lagereinheit | HD | Ta < 40 °C | 20 | 90 | % RH |
Gleichstrom-Elektrische Eigenschaften
Artikel | Symbol | Die Situation | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
Logische Versorgungsspannung | VDD | - | - | 3.3 | - | V |
Eingangs-Hochspannung | HIV | - | 0.8VDD | - | VDD | V |
Eingangs-Niedrigspannung | VIL | - | GND | - | 0.3VDD | V |
Ausgangsspannung | VOH | - | 0.7VDD | - | VDD | V |
Ausgang Niederspannung | VOL | - | GND | - | 0.2VDD | V |

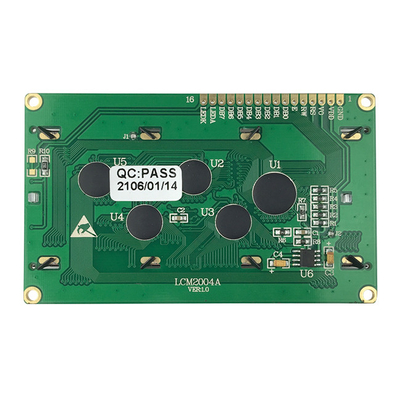

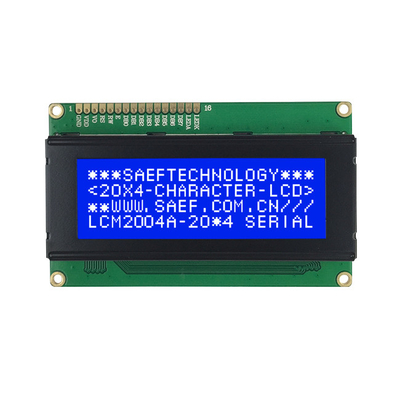

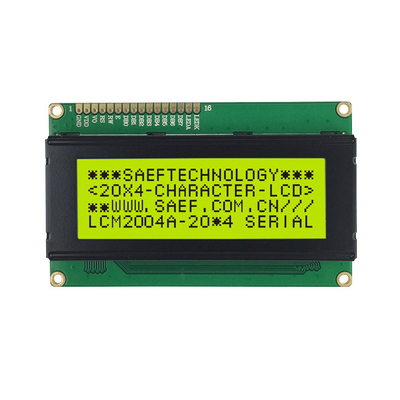

Produktbilder
