Produktdetails:
|
Bildschirmgröße: | 150,6 Zoll diagonal | Anzeigetypen: | Industrielles tft lcd-Modul |
---|---|---|---|
Auflösung: | 1920×1080 Pixel (RGB-Streifen) | Speichertemperatur.: | -30°C bis +80°C |
Betriebstemperatur.: | -35°C zu +85°C | Helle: | 500 cd/m2 |
Kontrastverhältnis: | 1200:1 (typ.) | Schnittstelle: | 8-Bit LVDS Eingang, I-PEX-Anschluss |
Berührungstechnologie: | Kapazitives Berührungsteil | Oberflächenbehandlung: | AG/AR/AF-Beschichtungen (Auswahl) |
Abdeckungsglas: | Gorilla Glas/Hartglas/PMMA | Berührungspunkte: | 10 Punkte Multi-Touch |
Berührungsschnittstelle: | I²C/USB/RS232 (Konfigurierbar) | IC Options: | EETI, ILITEK, Cypress, Goodix |
Anpassung: | Siebdruck, Logo, Aussparungen | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | TFT-LCD für die medizinische Industrie,Industrie-Medizin 15 |
SFTO1560JD-7328BN
Der SFTO1560JD-7328BN ist für anspruchsvolle Umgebungen entwickelt und ist ein High-Brightness 15.6-Zoll-TFT-LCD-Display, das kristallklare Bilder auch bei direktem Sonnenlicht oder in industriellen Umgebungen mit wenig Licht liefertMit.500 cd/m2 Helligkeitund abreiter Betriebstemperaturbereich (-30 °C bis +80 °C), ist dieses Display ideal für Anwendungen geeignet, die zuverlässigkeit und Sichtbarkeit unter rauen Bedingungen erfordern.
Warum wählen Sie diese hohe Helligkeit TFT LCD?
Technische Merkmale:
Anwendungen:
Entwickelt für globale Märkte:
Der SFTO1560JD-7328BN erfüllt die hohen Anforderungen der europäischen und amerikanischen Industrie und bietet:
Kontaktieren Sie uns für Massenbestellungen oder maßgeschneiderte Lösungen!
Bei Saef Technology Limited sind wir spezialisiert auf die Lieferung von leistungsstarken Displays an globale Kunden.Wir bieten technische Unterstützung und wettbewerbsfähige Preise für Ihre Geschäftsanforderungen..
Spezifikationen
Parameter | Spezifikation | Einheit |
Aktivbereich | 345.6 ((W) x 194.4 ((H) | mm |
Anzahl der Pixel | 1920 x RGB x 1080 | Pixel |
Pixel Pitch | 0.18(W) x 0.18(H) | mm |
Pixel-Anordnung | RGB vertikaler Streifen | |
Anzeigemodus | Normalerweise schwarz | |
Anzeigen von Farben | 8Bits | Farben |
Oberflächenbehandlung | HC | |
Kontrastverhältnis | Typisch 1200 Minuten.1000 | |
Blickwinkel ((CR>10) | Typ.85/85/85/85 | - Ich weiß. |
Farbspektrum | 72% NTSC | |
Helle | 500 typisch 425 Minuten | cd/m2 |
Einheitlichkeit der Helligkeit | 80% typisch 75% min | |
Stromverbrauch | Max, du bist ein guter Mann.10.65W Typ. 9.55W | Watt |
Umrissdimension | 363.8 mal 215.9 | mm |
Gewicht | Typ. 850 g | Gramm |
Außendimensionen
Definition des Schnittstellenpins
- Nein. Ich weiß nicht. |
Symbol |
- Nein. Ich weiß nicht. |
Symbol |
||
1 |
RE3P |
Positive LVDS-Differenzialdaten Eingangskanal E3 ((Gleich) |
21 |
R1N |
Negative LVDS-Differentialdaten im Eingangskanal O1 (Odd) |
2 |
RE3N |
Negative LVDS-Differenzialdaten Eingangskanal E3 ((Gleich) |
22 |
Zinssätze |
Positive LVDS-Differenzdaten im Put-Kanal O0 ((Odd)) |
3 |
RECLKP |
Positiver LVDS-Differenzialuhren-Eingang t (Gleich) |
23 |
R0N |
Negative LVDS-Differenzialdaten im Eingangskanal O0 ((Odd)) |
4 |
Erinnerung |
Negative LVDS-Differential-Uhr-Eingabe |
24 |
GND |
LCD-Boden |
5 |
RE2P |
Positive LVDS-Differenzialdaten Eingangskanal E2 ((Gleich) |
25 |
NC |
SDA für die Verwendung von SAEF, dieser Stift sollte offen sein |
6 |
RE2N |
Negative LVDS-Differenzialdaten Eingangskanal E2 ((Gleich) |
26 |
NC |
SCL für die Verwendung von SAEF, dieser Stift sollte offen sein |
7 |
GND |
LCD-Boden |
27 |
NC |
MTP für die Verwendung von SAEF, dieser Stift sollte offen sein |
8 |
RE1P |
Positive LVDS-Differenzialdaten Eingangskanal E1 ((Gleich) |
28 |
LCD_VCC |
LCD-Leistung 3,3 V |
9 |
Re1N |
Negative LVDS-Differenzialdaten Eingangskanal E1 ((Gleich) |
29 |
LCD_VCC |
LCD-Leistung 3,3 V |
10 |
Re0P |
Positive LVDS-Differenzialdaten Eingangskanal E0 ((Gleich) |
30 |
LCD_VCC |
LCD-Leistung 3,3 V |
11 |
Re0N |
Negative LVDS-Differenzialdaten Eingangskanal E0 ((Gleich) |
31 |
LED_PW M |
Hintergrundlicht einstellen.3.3V(3V~3.6V) |
12 |
RO3P |
Positive LVDS-Differenzialdaten Eingangskanal O3 ((Odd)) |
32 |
LED_EN |
Aktivieren Sie den Pin.3.3V(3V~3.6V) |
13 |
RO3N |
Einleitung von LVDS-Differentialdaten im Kanal O3 (Odd) |
33 |
GND |
Boden |
14 |
GND |
LCD-Boden |
34 |
STBYB |
- Die Tiefe Standby-Modus-Einstellung. |
15 |
ROCLKP |
Positiver LVDS-Differenzuhr-Eingang t (Odd) |
35 |
RSTB |
Gerät Wiedereinstellung für LCD-Treiber-IC, wenig aktiv |
16 |
ROCLKN |
Negative LVDS-Differenzialuhren-Eingabe (Odd) |
36 |
GND |
Boden |
17 |
GND |
LCD-Boden |
37 |
BL_POW Notfall |
Stromversorgung +12V Vi |
18 |
RO2P |
Positive LVDS-Differenzialdaten Eingabe Kanal O2 (Odd) |
38 |
BL_POW Notfall |
Stromversorgung +12V Vi |
19 |
RO2N |
Negative LVDS-Differenzialdaten Eingangskanal O2 ((Odd) |
39 |
BL_POW Notfall |
Stromversorgung +12V Vi |
20 |
RO1P |
Positive LVDS-Differenzialdaten Eingangskanal O1 ((Odd)) |
40 |
BL_POW Notfall |
Stromversorgung +12V Vi |
Optische Eigenschaften
Artikel |
Symbol |
Die Situation |
Min. |
Das ist typisch. |
Maximal |
Einheit |
Lichtstärke |
Blutdruck |
θ=0° |
425 |
500 |
- Ich weiß. |
cd/m2 |
L255 Einheitlichkeit |
△Bp |
|
75 |
80 |
- Ich weiß. |
% |
Blickwinkel |
θL |
Cr ≥ 10 |
- Ich weiß. |
85 |
- Ich weiß. |
Die |
|
θR |
|
- Ich weiß. |
85 |
- Ich weiß. |
|
|
ψT |
|
- Ich weiß. |
85 |
- Ich weiß. |
|
|
ψB |
|
- Ich weiß. |
85 |
- Ich weiß. |
|
Kontrastverhältnis |
Die |
Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung. |
1000 |
1200 |
|
- |
Farbkoordinate der CIE1931 |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
- Ich weiß. |
|
0.299 |
0.329 |
0.359 |
|
Farbspektrum |
|
NTSC |
- Ich weiß. |
72 |
- Ich weiß. |
% |
Gamma |
|
25°C |
2.0 |
2.2 |
2.4 |
% |
Überspannung |
|
25°C |
- Ich weiß. |
- Ich weiß. |
2 |
% |
Eigenschaften der Hintergrundbeleuchtung
Parameter |
Symbol |
Werte |
Einheit |
||
|
|
- Ich weiß nicht. |
Das ist typisch. |
Max, du bist ein guter Mann. |
|
LED-Versorgungsspannung |
V-LED |
28 |
30 |
31 |
V |
LED-Versorgungsstrom |
ILED |
- |
252 |
- |
mA |
Stromverbrauch |
PLED |
- |
8.89 |
9.19 |
W |
LED-Menge |
QLED |
- |
40 |
- |
EA |
Lebensdauer der LED |
TLED |
40000 |
50000 |
- |
Stunden |
CTP-Spezifikation (fakultativ)
Kategorie | Parameter | Spezifikation |
Allgemeine | Struktur | Abdeckglas + DITO-Glas |
Verstärkung der Linsen | Chemisch verstärkt | |
Oberflächenhärte der Abdecklinsen | ≥ 6H (Härte des Bleistifts) | |
Lichtübertragungsrate | ≥ 85% | |
Betriebstemperatur | -30 °C ~ +80 °C, ≤ 85% Feuchtigkeitsgehalt | |
Speichertemperatur | -35°C ~ +85°C, ≤85% Feuchtigkeitsgehalt | |
Elektrotechnik | Schnittstelle | IIC / USB / UART |
Berührungsschaltfläche | IL12511 | |
Stromversorgungsspannung (VDD) | 3.3V oder 5V (Auswahlbar) | |
Wirtswiderstand (SDA/SCL) | Konfigurierbar auf der Hauptplatine | |
Umwelt | Betriebsbedingungen | Funktioniert in Nebel/Oberflächenwasser |
Oberflächenmerkmale | Oberflächenfarbe | Anti-UV |
Oberflächenbehandlung | Anti-Glanz (Haze: 10%) | |
LCD-TP-Lamination | OCA (optisch klares Klebstoff) | |
Einhaltung der Vorschriften | Wesentliche Standards | RoHS- und halogenfrei konform |

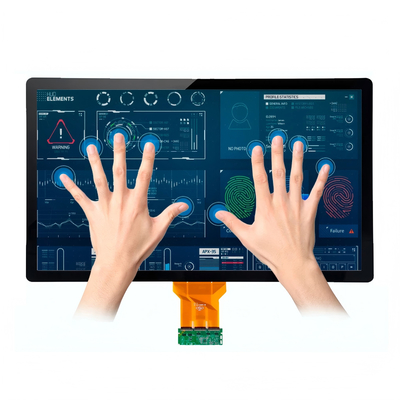

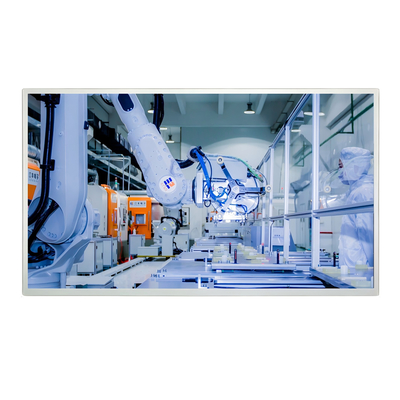

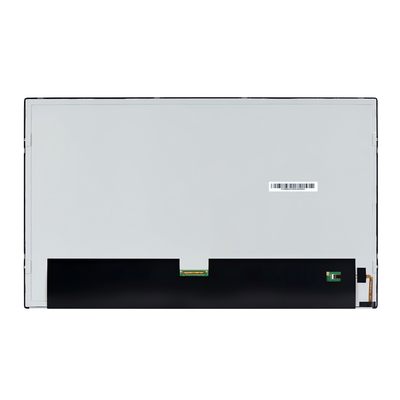

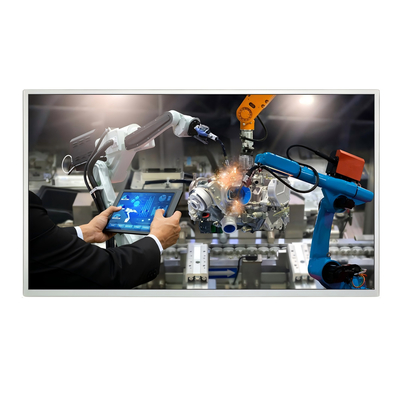

Produktbild
