Produktdetails:
|
| Erzeugnis: | 2,8 Zoll TFT LCD | Entschließung: | 480 x 640 Pixel |
|---|---|---|---|
| Farbe: | 262K | Anzeigetypen: | IPS-TFT-LCD |
| Schnittstelle: | RGB-Bild | Blickwinkel: | Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. |
| Treiber-IC: | ST7701S | Verbindung: | Typ des Steckers |
| Oberflächenleuchtigkeit: | 1000 cd/m2 (Nits) | Anwendungen: | Industrie, Medizin und Automobilindustrie |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 2,8 Zoll TFT LCD-Modul,Hohe Helligkeit TFT LCD-Modul |
||
Über diesen Artikel SFTO280PY-7201AN
| Spezifikationskategorie | Einzelheiten |
|---|---|
| Helle | 1000 Nits (cd/m2) ∼ 60% heller als bei herkömmlichen Industrieanzeigen |
| Bildschirmgröße | 2.8 Zoll (diagonal), Anzeigefläche 43,2x57,6 mm |
| Entschließung | 480RGB ((H) × 640 ((V) Pixel Perfekt für detaillierte Grafiken und Text |
| Schnittstelle | RGB-Schnittstelle mit SPI-Steuerung (Pins 27-29), kompatibel mit Mainstream MCU |
| Blickwinkel | 80°/80°/80°/80° (L/R/U/D) |
| Kontrastverhältnis | 12001 |
| Hintergrundbeleuchtung | LED-Seitenlicht (6 LEDs), 11,2-13,6 V, Lebensdauer von 40.000 Stunden |
| Temperaturbereich | Betrieb: -20°C bis 70°C; Lagerung: -30°C bis 80°C |
| Abmessungen | 46.2x65.2x2.3mm (±0.2mm) ️ Schlanke Konstruktion für kompakte Anlagen |
Das High Brightness 1000nits 2,8 Zoll TFT LCD Display ist die ultimative Lösung für Profis, die ein leistungsstarkes, vielseitiges und leistungsstarkes Display suchen.Erhöhen Sie Ihre Geräte mit unvergleichlicher Helligkeit und Klarheit, und bieten eine Vielzahl von Anwendungen von der Industrie bis zur Unterhaltungselektronik.
Für weitere Informationen, Muster oder um Ihre spezifischen Anforderungen zu besprechen, kontaktieren Sie uns bitte.
Außendimensionen
Definition des Schnittstellenpins
| Nummer der Anschrift. | Symbol | Funktion |
| 1 | LEDA | LED-Rücklicht (Kathode) |
| 2 | LEDK | LED-Rücklicht (Kathode) |
| 3 | GND | Boden |
| 4 | VDD | Stromversorgung: 2,8 bis 3,3 V |
| 5 | GND | Boden |
| 6 | Zurücksetzen | Setzen Sie den Eingang zurück. |
| 7 | GND | Boden |
| 8 bis 25 | DB17 bis DB0 | RGB-blaue Dateneingabe |
| 26 | GND | Boden |
| 27 | SDA | SPI-Schnittstellenuhr |
| 28 | SCL | SPI-Schnittstellenuhr |
| 29 | CS | Chip wählen Eingabe-Pin |
| 30 | HSYNC | Liniensynchronisierungssignal für den Betrieb der RGB-Schnittstelle |
| 31 | HSYNC | Bildsynchronisierungssignal für den Betrieb der RGB-Schnittstelle |
| 32 | PCLK | Punkt-Uhrsignal für den Betrieb der RGB-Schnittstelle |
| 33 | DE | Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle |
| 34 | GND | Boden |
Elektrische Eigenschaften
| Artikel 1 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Analog-Versorgungsspannung | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitale Versorgungsspannung | VDDI | - | - | - | |
| Eingangssignal Spannung | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Hintergrundbeleuchtungseinheit (GND=0V)
| Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit |
| LED-Strom | Die | - | 45 | 60 | mA |
| LED-Spannung | VL | - | 11.2 | 13.6 | V |
| Betriebsdauer der LED | Hrs. | 40000 | - | - | Uhrzeit |
Optische Spezifikationen
| Artikel 1 | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
| Weiße Leuchtkraft (Mitte) | Lv |
Θ=0 Normal Beobachtung Winkel IBL=80mA |
1000 | 1100 | - Ich weiß nicht. | cd/m2 | |
| Reaktionszeit | Tr+Tf | - Ich weiß nicht. | 35 | 40 | m | ||
| Kontrastverhältnis | Zinssatz | 900 | 1200 | - Ich weiß nicht. | - Ich weiß nicht. | ||
|
Farbe Chromatischkeit (CIE1931) |
Weiß |
Wx | 0.278 | 0.308 | 0.338 | ||
| - Ich weiß. | 0.309 | 0.339 | 0.369 | ||||
|
Blickwinkel |
- Ich weiß. |
Die |
CR≥10 |
- Ich weiß nicht. | 80 | - Ich weiß nicht. | |
| Der | - Ich weiß nicht. | 80 | - Ich weiß nicht. | ||||
|
Ver |
Die | - Ich weiß nicht. | 80 | - Ich weiß nicht. | |||
| Die | - Ich weiß nicht. | 80 | - Ich weiß nicht. | ||||
| Einheitlichkeit der Helligkeit | Durchschnitt | Θ=0 | 80 | 90 | - Ich weiß nicht. | % | |
| Farbspektrum | NTSC | Θ=0 | 65 | 70 | - Ich weiß nicht. | % | |

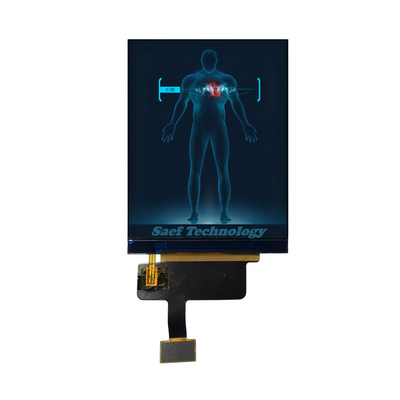

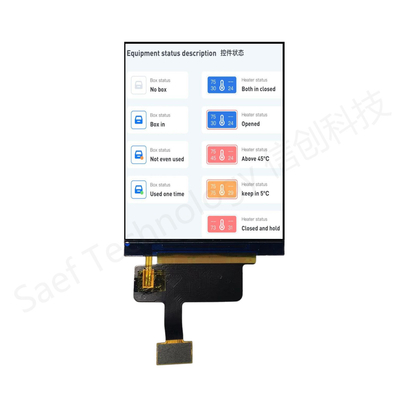

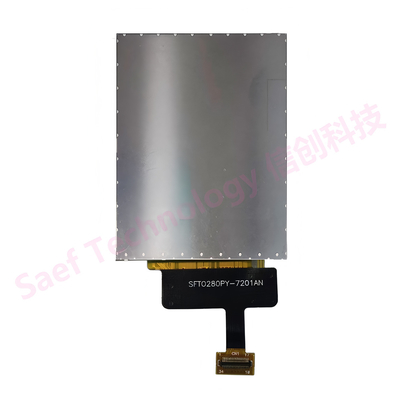

Produktbild
