Produktdetails:
|
| Erzeugnis: | 2.2 Zoll TFT-Display | Entschließung: | 200x480 Punkte |
|---|---|---|---|
| Berührungsbildschirm: | Ohne | Sichtrichtung: | IPS Alle Blickwinkel |
| Schnittstelle: | MIPI | Nummer des Pins: | 20 STIFTE |
| Verbindung: | ZIF | Oberflächenhelligkeit: | 570 cd/m2 |
| Treiber-IC: | ST7797 | Betriebstemperatur: | -20°C bis +70°C |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 200x480 IPS TFT-LCD-Displaymodul,Slim IPS TFT-LCD-Displaymodul,20 |
||
Mechanische Zeichnung
Definition des Schnittstellenpins
|
Nummer der Anschrift. |
Symbol |
Eingang und Ausgang |
Beschreibung |
| 1 | GND | P | Boden |
| 2 | TP_VDD | P | CTP Analogstromversorgung |
| 3 | TP_SCL | Ich... | I2C-Serienuhr |
| 4 | TP_SDA | Ich... | I2C-Seriendaten |
| 5 | TP_RST | Ich... | CTP RESET TERMINAL ACTVE |
| 6 | TP_INT | O | Externe Unterbrechung INT zum Host, Es ist aktiv niedrig, wenn Finger berühren auf dem Bildschirm |
| 7 | NC | - | - |
| 8 | GND | P | Boden |
| 9 | MIPI-D1N | Ich... | Differentielle Datensignale der MIPI-Schnittstelle |
| 10 | MIPI-D1P | Ich... | Differentielle Datensignale der MIPI-Schnittstelle |
| 11 | GND | P | Boden |
| 12 | MIPI-CN | Ich... | Differentielle Taktsignale der MIPI-Schnittstelle |
| 13 | MIPI-CP | Ich... | Differentielle Taktsignale der MIPI-Schnittstelle |
| 14 | GND | P | Boden |
| 15 | VCI | P | Stromversorgung des internen Analogs |
| 16 | Zulassung | P | Stromversorgung der internen E/A. |
| 17 | Zurücksetzen | Ich... | Wiederherstellen des Signalpins |
| 18 | GND | P | Boden |
| 19 | LEDK | P | Stromversorgung Kathodeneingang für Hintergrundbeleuchtung |
| 20 | LEDA | P | Stromversorgung Anode-Eingang für Hintergrundbeleuchtung |
Absolute Höchstratings
| Parameter |
Symbol |
Min. |
Maximal |
Einheit |
| Betriebstemperatur | Oberste | - 20 | 70 | °C |
| Lagertemperatur | Tst | - 30 | 80 | °C |
| Luftfeuchtigkeit | RH | / | 90% (max. 60 °C) | RH |
| Leistungsspannung | VCI | - Oh, nein.3 | 4.6 | V |
Gleichspannungsmerkmale
| Parameter |
Symbol |
Min. |
Typ |
Maximal |
Einheit |
| Versorgungsspannung für Logik | VCI | 2.65 | 2.8 | 3.3 | V |
| Stromversorgung für E/A | Zulassung | 1.65 | 1.8 | 3.3 | V |
| Eingangsstrom | Ich weiß es. |
- |
TBD | TBD | mA |
| Eintrittsspannung | HIV | 0.7*IOVCC |
- |
Zulassung | V |
| Eingangsspannung | VIL | 0 |
- |
0.3*IOVCC | V |
| Ausgangsspannung | VOH | 0.8*IOVCC |
- |
Zulassung | V |
| Ausgangsspannung | VOL | 0 |
- |
0.2*IOVCC | V |
Eigenschaften der Hintergrundbeleuchtung
| Artikel 1 |
Symbol |
Min. |
Typ |
Maximal |
Einheit |
Die Situation |
| Vorwärtsspannung | Vf | 2.9 | 3.1 | 3.3 | V | Wenn= 80mA |
| BL Leuchtstärke | Lv | - | - | - | cd/m2 | |
| Einheitlichkeit der Hintergrundbeleuchtung | Nicht weniger als 80% | |||||
| Anzahl der LED-LED |
- |
4 | Stück | |||
| Verbindungsmodus | S/P/M | Parallel |
- |
|||
Optische Eigenschaften
| Artikel 1 |
Symbol |
Die Situation |
Min. |
Typ |
Maximal |
Einheit |
|
|
LCM-Oberflächenleuchtstärke |
Lv | - Ich weiß nicht. | 470 | 570 | - Ich weiß nicht. | cd/m2 | |
| Kontrastverhältnis | Zinssatz | - Ich weiß nicht. | 900 | 1000 | - Ich weiß nicht. | - Ich weiß nicht. | |
| Reaktionszeit | Tr+Tf | - Ich weiß nicht. | - Ich weiß nicht. | 35 | 40 | msec | |
| Farbspektrum | S(%) | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | % | ||
|
Blickwinkel |
Ver+Hor |
Zulassung |
- Ich weiß nicht. | 160 | - Ich weiß nicht. |
Die |
|

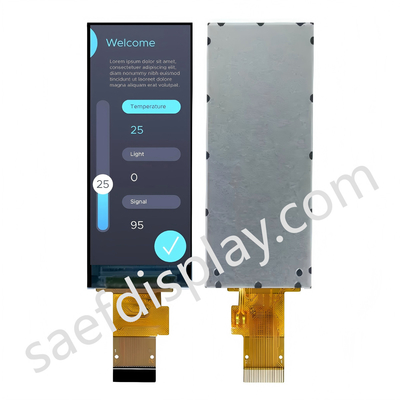

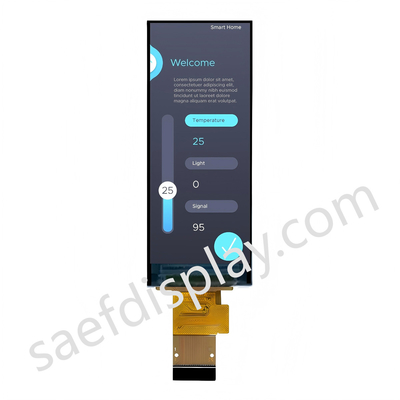

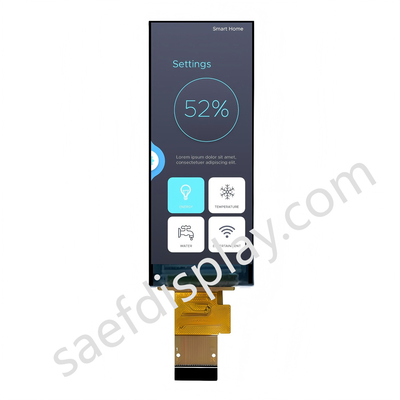

Produktbild
