Produktdetails:
|
| Erzeugnis: | 4 Zoll TFT-Quadratbildschirm | Berührungsbildschirm: | ohne Berührung (mit CTP optional) |
|---|---|---|---|
| Entschließung: | 480*480 | Abdeckungs-Glas-Maß: | Anpassbar |
| Sichtrichtung: | alle Blickwinkel, IPS | Schnittstelle: | RGB+SPI (MIPI-Schnittstelle optional) |
| Nummer des Pins: | 40 Stifte | Verbindung: | ZIF |
| Oberflächenhelligkeit: | 420 cd/m2 (Nits) typisch | Lebensdauer der LED: | 40,000 Stunden |
| Hervorheben: | 4 Zoll TFT-Touch Screen Modul,Modul Touch Screen 480X480 TFT,RGB 4 Zoll TFT-Schirm |
||
** Datenblatt herunterladen **
SFTC400B-8951AN Spezifikation.pdf
SFTC400B-8951ACT Spezifikation.pdf
4 Zoll Touch-TFT-Bildschirmmodul RGB SPI quadratisch 480X480 TFT IPS LCD
Die in Absatz 1 genannte Angabe ist nicht anwendbar. ist ein 4 Zoll Square IPS TFT-LCD-Display-Modul; mit einer Auflösung von 480 x 480 Pixel hergestellt. Das TFT-Lcd-Modul SF-TC400B-8951A-N unterstützt die RGB-SPI-Serienschnittstelle,Es zeigte sich mit IPS-Panel, die den Vorteil eines breiteren Blickwinkel von Links:80 / rechts:80 / oben:80 / unten:80 Grad (typisch), Kontrastverhältnis 800:1 (typischer Wert), Helligkeit 4200 nits (typischer Wert), Blendoberflächen-Panel, Seitenverhältnis 1:1.
SF-TC400B-8951A-N LCD-Display integrierte Treiber-IC ST7701S auf dem Modul, die Schnittstellenversorgungsspannung liegt zwischen 2,5 V und 3,6 V, typischer Wert 2,8 V.Modul WF40E kann bei Temperaturen von -20°C bis +70°C betrieben werdenDie Lagertemperaturen liegen zwischen -30°C und +80°C.
| Produkt: | 4 Zoll TFT-Quadratbildschirm | Berührungsschirm: | Ohne Berührung (mit CTP Optional) |
|---|---|---|---|
| Die Entschließung: | 480*480 | Abmessung des Abdeckglases: | Anpassbar |
| Blickrichtung: | Alle Blickwinkel, IPS | Schnittstelle: | RGB+SPI ((MIPI-Schnittstelle optional) |
| Nummer des Pins: | 40 Stifte | Verbindung: | ZIF |
| Oberflächenleuchtigkeit: | 420 Cd/m2 (Nits) Typisch | Lebensdauer der LED: | 40,000 Stunden |
Warum Sie uns wählen
1- Ich weiß.Wir bieten LCD-Display maßgeschneiderte Lösung
Hat Ihr Produkt spezielle Anforderungen an die Anwendung, elektrische Spezifikationen, optische Spezifikationen, Berührungsmerkmale oder mechanische Abmessungen, die maßgeschneiderte Displays erfordern?SAEF kann Ihren individuellen LCD-Anforderungen entsprechen.
2- Ich weiß.Gesamtlösungen für Touchscreen und Display
Sind Sie besorgt über die Montage des Touch- und Display-Bildschirms?SAEF kann kundenspezifische und standardmäßige Touch-Screen-Lösungen einschließlich Resistive und Capacitive Multi-Touch-Lösungen einschließlich Luft- und Optikbindungsservice anbieten.
3- Ich weiß.Verpflichtung zur Qualitätssicherheit
SAEF ist nach ISO9001:2015 und ISO14000 qualifiziert und erfüllt die RoHS-, REACH- und anderen Umweltvorschriften auf den globalen Märkten.Zuverlässigkeits- und Alterungstests.
4- Ich weiß.Langfristige Versorgung
Unter normalen Umständen können die von uns empfohlenen Produkte für mehr als 5 Jahre geliefert werden.Wir machen im Voraus alternative Pläne, um Ihre langfristigen Versorgungsbedürfnisse zu gewährleisten..
4 Zoll Touch-TFT-Bildschirmmodul RGB SPI quadratisch 480X480 TFT IPS LCDZeichnung
Definition von Pin:
| PIN-Nummer | SYMBOL | Einzelheiten |
| 1 | LED A | LED-Anode |
| 2 | LED K1 | LED-Kathode |
| 3 | LEDK2 | LED-Kathode |
| 4 | GND | Boden |
| 5 | VCI | Stromversorgung |
| 6 | Zurücksetzen | SIGNAL zurücksetzen, aktivieren |
| 7 | NC | Keine Verbindung |
| 8 | NC | Keine Verbindung |
| 9 | SDA | SPI-Datensignal |
| 10 | SCK | Schlaf-Uhrsignal |
| 11 | CS | SPI CHIP SELECT SIGNAL ist nicht verfügbar. |
| 12 | PCLK | RGB DOT CLOCK SIGNAL |
| 13 | DE | RGB-Daten-fähiges Signal |
| 14 | VSYNC | RGB-Framesynchronisierungssignal |
| 15 | HSYNC | RGB-Liniensynchronisationssignal |
| 16 bis 33 | DB0 bis DB17 | RGB-Datensignal |
| 34 | GND | Boden |
| 35 | TP_INT | Berührungsunterbrechung |
| 36 | TP_SDA | Das ist der Wert, der für das System verwendet wird, wenn das System nicht in Betrieb ist. |
| 37 | TP_SCL | Das ist der Wert, der für die Angabe des Anschlusses verwendet wird. |
| 38 | TP_RESET | Touch-Wiederherstellungssignal |
| 39 | TP_VCI | Antriebsströme |
| 40 | GND | Boden |

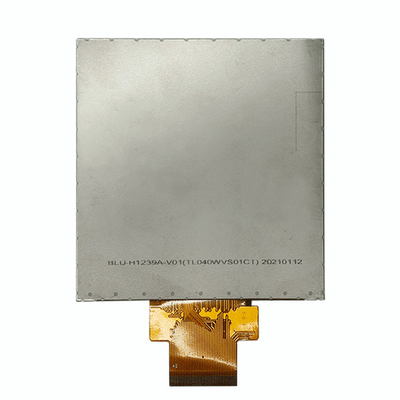

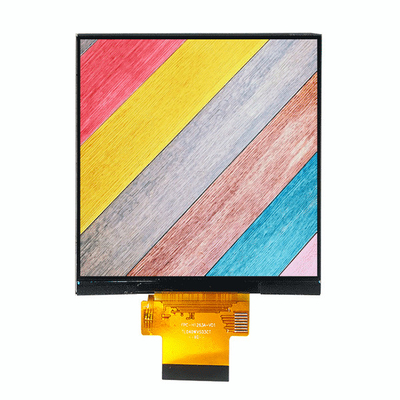

4" Touch TFT-Bildschirmmodul RGB SPI quadratisch 480X480 TFT IPS LCD Produktbild
Diese LCD ist auch mit CTP ausgelegt, bitte überprüfen Sie die Fotos demonstrieren unten, seine Teilnummer ist SF-TC400B-8951A-CT
Ähnliche Produkte, die für Ihr Design vorgesehen sind
|
|
Einzelheiten | Unser P/N |
|
|
480*480 IPS-Form quadratischer TFT-LCD mit CTP/PCAP (RGB+SPI-Schnittstelle) | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
|
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. |
|
|
480*800 Porträttyp TFT, MIPI-Schnittstelle, mit CTP/PCAP (RGB+SPI-Schnittstelle) |
Die in Absatz 1 genannten Daten sind in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten. |
|
|
480*800 Bildformat TFT-LCD, 3-Linien-SPI+RGB 24-Bit-Schnittstelle | Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
