Produktdetails:
|
| Erzeugnis: | 5.7 Zoll TFT-LCD-Display | Berührungsbildschirm: | Ohne |
|---|---|---|---|
| Entschließung: | 640X480 | Sichtrichtung: | IPS-Vollsichtwinkel |
| Treiber-IC: | JD9168S | Nummer des Pins: | 40 Stifte |
| Verbindung: | Typ des Steckers | Oberflächenhelligkeit: | 500 cd/m2 (Nits) |
| Schnittstelle: | RGB-Bild | Lebensdauer der LED: | 40,000 Stunden |
| Hervorheben: | 640x480 TFT IPS-Displaymodul,RGB-Schnittstelle TFT IPS-Displaymodul,5.7-Zoll-TFT-IPS-Displaymodul |
||
Über diesen Artikel SFTO570DX-7263AN
Entdecken Sie die Klarheit und Lebendigkeit unseres 5,7-Zoll-TFT-IPS-Display-Moduls, das für eine überlegene visuelle Leistung in einem kompakten Formfaktor entwickelt wurde.Dieses hochwertige Displaymodul bietet eine klare Auflösung von 640x480, um scharfe und detaillierte Bilder zu gewährleisten, die für eine Vielzahl von Anwendungen, von industriellen Steuerungen bis hin zu Bildungswerkzeugen, perfekt geeignet sind.
Hauptmerkmale:
Technische Spezifikationen
Ideale Anwendungen:
Dieses 5,7-Zoll-TFT-IPS-Displaymodul eignet sich hervorragend für Anwendungen, die eine Balance zwischen hoher Auflösung, Helligkeit und Haltbarkeit erfordern.Ob Sie die Anzeigemöglichkeiten Ihrer Industrieanlagen verbessern möchten, ein ansprechendes Bildungs-Setup erstellen oder eine benutzerfreundliche Schnittstelle für Ihr neuestes Projekt entwickeln, bietet dieses Display-Modul die Leistung und Zuverlässigkeit, die Sie benötigen.
Warum wählen Sie unser Display-Modul?
Verbessern Sie Ihr Bildschirm mit unserem 5,7-Zoll-TFT-IPS-Display-Modul und erleben Sie den Unterschied in Qualität und Leistung.Bestellen Sie jetzt und machen Sie den ersten Schritt zur Verbesserung Ihres Projekts mit einer zuverlässigen und leistungsstarken Anzeigelösung.
Produktspezifikation
| Artikel 1 | Spezifikation | Einheit |
| LCD-Typ | TFT | - |
| Anzeigen von Farben | 16.7M | - |
| Sichtrichtung | IPS, alle Blickwinkel | Uhrzeit |
| Betriebstemperatur | -30 ~ +80 | °C |
| Lagertemperatur | -30 ~ +80 | °C |
| Modulgröße | Siehe Umriss | mm |
| Aktivbereich ((W × H) | 115.20X86.40 | mm |
| Anzahl der Punkte | 640 x 480 | Punkte |
| LCM-Steuerung | JD9168S | - |
| Stromversorgungsspannung | 3.3 | V |
| Hintergrundbeleuchtung | 3S7P-LEDs (weiß) | Stück |
| Schnittstelle | RGB-Schnittstelle | - |
Außendimensionen
Absolute Höchstratings
| Artikel 1 | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Versorgungsspannung Spannung | VCC | - Oh, nein.3 | 3.3 | V |
| Hintergrundlichtversorgungsspannung | VLED | - Oh, nein.3 | 6.0 | V |
| Betriebstemperatur | Oberste | - 30 | 80 | °C |
| Lagertemperatur | Tst | - 30 | 80 | °C |
Eigenschaften der Hintergrundbeleuchtung
| Artikel 1 | Symbol | Typischer Wert | |
| Versorgungsspannung | VLED | 5V | |
| Versorgungsstrom | Die | 300 - mA | |
| Stromverbrauch | PL | 1.5 - W | |
| PWM-Steuerfrequenz | FPDIM | 50K Hz | |
| Hintergrundbeleuchtung ON-OFF | Hoch |
VEN |
1.4 VLED V |
| Niedrig | 0 - 0,4 V | ||
| PWM-Steuerungsebene | Hoch |
VPDIM |
1.5 V |
| Niedrig | 0 - 0,4 V | ||
| Einheitlichkeit | ΔBp | 80% | |
| Lebensdauer | Zeit | 40 000 Stunden | |
Definition des Schnittstellenpins
| Nummer der Anschrift. | Symbol | Eingang und Ausgang | Definition |
| 1 | Einheitlich | Ich... | Aufwärts-Abwärts-Scan-Richtung auf dem Panelmodul. |
| 2 | NC | - | Keine Verbindung. |
| 3 | HSYNC | Ich... | Horizontale Synchronisierung in der RGB-Schnittstelle. |
| 4 bis 6 | VLED | P | Stromversorgung für den LED-Treiber. |
| 7 | VCC | P | Stromversorgung für TFT. |
| 8 | VSYNC | Ich... | Vertikaler Synchronisierungseingang in RGB-Schnittstelle. |
| 9 | DE | Ich... | Dateneingabe in der RGB-Schnittstelle aktivieren. |
| 10 | XL | Ich... | Keine Verbindung. |
| 11 | Zwei Jahre | Ich... | Keine Verbindung. |
| 12 | ADJ | Ich... | PWM-Signal-Eingangspin. |
| 13 bis 15 | B5-B3 | Ich... | Blauer Datenbus. |
| 16 | VSS | P | Auf den Boden. |
| 17 bis 19 | B2-B0 | Ich... | Blauer Datenbus. |
| 20 | VSS | P | Auf den Boden. |
| 21 bis 23 | G5-G3 | Ich... | Grüner Datenbus. |
| 24 | VSS | P | Auf den Boden. |
| 25 bis 27 | G2-G0 | Ich... | Grüner Datenbus. |
| 28 | VSS | P | Auf den Boden. |
| 29 bis 31 | R5-R3 | Ich... | Roter Datenbus. |
| 32 | VSS | P | Auf den Boden. |
| 33 bis 35 | R2-R0 | Ich... | Roter Datenbus. |
| 36 | XR | Ich... | Keine Verbindung. |
| 37 | YD | Ich... | Keine Verbindung. |
| 38 | DCLK | Ich... | Pixel-Uhr-Eingabe in der RGB-Schnittstelle. |
| 39 | VSS | P | Auf den Boden. |
| 40 | L/R | Ich... | Linke/rechte Scanrichtung auf dem Panelmodul. |

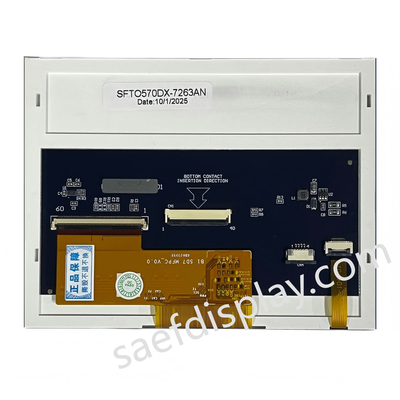

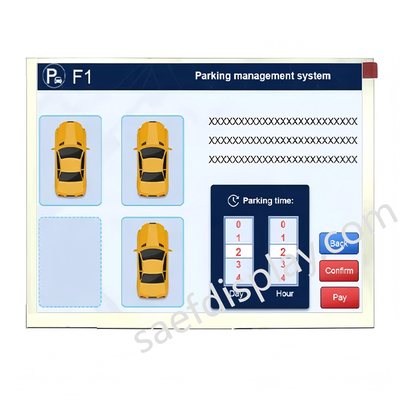

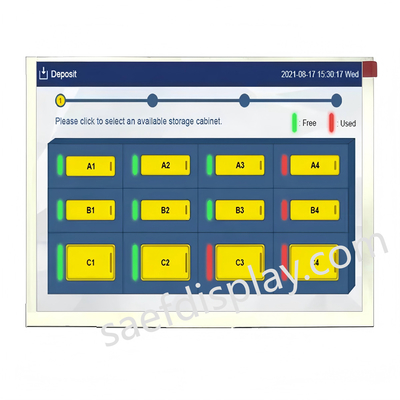

Produktbild
