Fahrzeugtechnische 2,8 Zoll Tft-Anzeige SPI+RGB-Schnittstelle 480*480 Rundkreislauf LCD-Bildschirm

Fahrzeugtechnische 2,8 Zoll Tft-Anzeige SPI+RGB-Schnittstelle 480*480 Rundkreislauf LCD-Bildschirm
Fahrzeugtechnische 2,8 Zoll Tft-Anzeige SPI+RGB-Schnittstelle 480*480 Rundkreislauf LCD-Bildschirm Fahrzeugtechnische 2,8 Zoll Tft-Anzeige SPI+RGB-Schnittstelle 480*480 Rundkreislauf LCD-Bildschirm Fahrzeugtechnische 2,8 Zoll Tft-Anzeige SPI+RGB-Schnittstelle 480*480 Rundkreislauf LCD-Bildschirm Fahrzeugtechnische 2,8 Zoll Tft-Anzeige SPI+RGB-Schnittstelle 480*480 Rundkreislauf LCD-Bildschirm

Großes Bild :  Fahrzeugtechnische 2,8 Zoll Tft-Anzeige SPI+RGB-Schnittstelle 480*480 Rundkreislauf LCD-Bildschirm

Produktdetails:
Herkunftsort: ShenZhen / China
Markenname: SAEF
Zertifizierung: ISO9001 / ISO14000
Modellnummer: Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
Zahlung und Versand AGB:
Min Bestellmenge: 3 Stück
Preis: Negotiable based on order lot quantity
Verpackung Informationen: Standardpaket für die Ausfuhr
Lieferzeit: 1-5 Wochen
Zahlungsbedingungen: L/C, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 3000 000 Stück pro Monat

Fahrzeugtechnische 2,8 Zoll Tft-Anzeige SPI+RGB-Schnittstelle 480*480 Rundkreislauf LCD-Bildschirm

Beschreibung
Erzeugnis: 2.48 Zoll kreisförmiges TFT-Display Entschließung: 480 (RGB) x 480 Punkte
Oberflächenhelligkeit: 500 cd/m2 (Nits) Berührungsbildschirm: Verfügbar / Optional
Sichtrichtung: Voller Betrachtungs-Winkel IPS Steuerungssysteme: ST7701S
Nummer des Pins: 40 Stifte Verbindung: ZIF
Schnittstelle: 3SPI+18RGB Lebensdauer der LED: 40,000 Stunden
Spitze:: -20 °C bis +70 °C Einhaltung der Vorschriften: REACH- und RoHS-konform
Hervorheben:

Rundes 2

,

8 Zoll TFT-Display

,

Kreisförmiger LCD-Bildschirm für die Automobilindustrie

Datenblatt herunterladen

SFTO248XC-7204AN Spezifikation.pdf





Produkteinführung: 2,8-Zoll-Kreislauf-TFT-Display für den AutomobilbereichDie in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.

Übersicht

Wir präsentieren unser hochmodernes 2,8-Zoll-TFT-Display SFTO248XC-7204AN, speziell für die Vielseitigkeit und Langlebigkeit in Fahrzeuganwendungen entwickelt.Der kreisförmige LCD-Bildschirm verfügt über ein hochauflösendes 480x480-Pixel-DisplayMit seiner fortschrittlichen SPI+RGB-Schnittstelle ist dieses Display für die nahtlose Integration in Automobilsysteme konzipiert.

Wesentliche Merkmale

  • Anzeigetypen:2.8 Zoll TFT (Dünnfilmtransistor) LCD
  • Die Entschließung:480 x 480 Pixel
  • Form:Kreisförmiges Design geeignet für verschiedene Anwendungen im Bereich Armaturenbrett und Infotainment
  • Schnittstelle:Unterstützt SPI (Serial Peripheral Interface) und RGB (Red, Green, Blue) Kommunikation für eine einfache Verbindung
  • Betriebsspannung:Kompatibel mit Standardspannungsbereichen für Fahrzeuge, die Stabilität und Zuverlässigkeit gewährleisten
  • Fahrzeugklasse:Konzipiert, um strenge Automobilstandards für Temperatur, Luftfeuchtigkeit und Vibrationen zu erfüllen, um die Leistung in rauen Umgebungen zu gewährleisten
  • LichtvermögenHohe Helligkeitsniveaus für eine hervorragende Sichtbarkeit im direkten Sonnenlicht
  • Blickwinkel:Weite Blickwinkel, die eine klare Sicht aus verschiedenen Perspektiven ermöglichen
  • Touchscreen-Kapazität:Optional verfügbare Touch-Funktionalität für interaktive Anwendungen

Anwendungen

  • Infotainment-Systeme:Ideal für die Anzeige von Navigationskarten, Musiksteuerungen und anderen Multimediainhalten.
  • Anzeigen des Dashboards:Kann für Geschwindigkeitsmessgeräte, Kraftstoffmessgeräte und andere wichtige Fahrzeuginformationen verwendet werden.
  • Nachverkaufserweiterungen:Perfekt für kundenspezifische Automobilprojekte und Upgrades, bietet eine moderne Schnittstelle für klassische Fahrzeuge.
  • Schiffsfahrzeuge und Geländefahrzeuge:Geeignet für raue Umgebungen, dank seines langlebigen Designs und der Fahrzeugspezifikationen.

Technische Spezifikation

  • Abmessungen:(Genaue Abmessungen des Displays)
  • Gewicht:(Gewichtsspezifikationen)
  • Betriebstemperatur:-20°C bis 70°C, die Leistung unter extremen Bedingungen gewährleistet
  • Speichertemperatur:-30°C bis 80°C
  • HintergrundbeleuchtungLED-Hintergrundbeleuchtung für erhöhte Helligkeit und Kontrast, Oberflächenhelligkeit kann 1000 Nits betragen.
  • Stromverbrauch:Niedrige Leistungsanforderungen zur Minimierung der Energieaufnahme von Fahrzeugsystemen

Vorteile

  • Verbesserte Benutzererfahrung:Qualitativ hochwertige Bilder verbessern die Nutzerbindung und Interaktion mit Fahrzeugsystemen.
  • Langlebig und zuverlässig:Gebaut, um den Strengen der Automobilanwendungen standzuhalten, um eine lange Lebensdauer und Leistung zu gewährleisten.
  • Einfache Integration:Kompatible Schnittstellen und ein robustes Design ermöglichen eine einfache Integration in bestehende Systeme.
  • Anpassbare Optionen:Durch die flexible Gestaltung sind verschiedene Konfigurationen möglich, um spezifische Kundenanforderungen zu erfüllen.

Schlussfolgerung

Unser 2,8-Zoll-Rund-FT-Display SFTO248XC-7204AN ist eine hochmoderne Lösung für die Anforderungen der modernen Automobilindustrie und bietet außergewöhnliche Qualität, Leistung und Haltbarkeit.Ob für die Herstellung neuer Fahrzeuge oder für NachrüstungenDieses Display soll das Fahrerlebnis durch fortschrittliche Technologie und überlegene Optik verbessern.



Für weitere Informationen zu diesem Produkt oder um eine Bestellung zu tätigen, kontaktieren Sie uns bitte noch heute!



Eigenschaften

Merkmal Spezifikationen







Anzeige Spezifikation.

LCD-Typ 2.48 Zoll
Entschließung (H) 480 (RGB) × 480
Technologieart a-Si TFT
Pixelkonfiguration RGB-Vertikalstreifen
Anzeigemodus Normalerweise schwarz
Sichtrichtung Alle
Inversionsrichtung der Graustufen -







Mechanische

Eigenschaften

Ausmaße (W x H x T) (mm) 65.87 mal 69.04 mal 1.85
Aktivfläche ((mm) 62.93 mal 62.93
CTP-Ansichtsbereich ((mm) /
Mit/ohne Touchscreen Ohne
Typ des Steckers 0.5 Pitch 40 Pin
Typ der Hintergrundbeleuchtung LED-Leuchte
Gewicht (g) TBD



Elektrotechnik

Eigenschaften

Anzeigeoberfläche 3SPI+18RGB
Anzahl der Farben 262K
Anzeige-Treiber-IC Die Nummer des Zertifikats ist folgende:






Mechanische Zeichnung

Fahrzeugtechnische 2,8 Zoll Tft-Anzeige SPI+RGB-Schnittstelle 480*480 Rundkreislauf LCD-Bildschirm 0

Zuweisung von Pins



1 LED A LED-Anode
2 LED K LED-Kathode
3 LED K LED-Kathode
4 GND Boden
5 VCI Stromversorgung
6 Zurücksetzen Wiederherstellen Sie das Signal, aktiv niedrig.
7 NC NC
8 NC NC
9 SDA SPI-Datensignal
10 SCK SPI-Uhrsignal
11 CS SPI Chip-Selektionssignal
12 PCLK RGB-Punkt-Uhrsignal
13 DE RGB-Daten aktivieren
14 VSYNC RGB-Rahmen-Synchronisierungssignal
15 HSYNC RGB-Liniensynchronisationssignal
16 bis 33 DB0 bis DB17 RGB-Datensignal ((DB0:BLAUES LSB;DB5:BIUE MSB;DB6:GRÜNES LSB;DB11:GRÜNES,MSB;DB12:ROTES LSB;DB17:ROTES MSB)
34 GND Boden
35 TP_INT Berühren unterbrechen
36 TP_SDA Berührungs IIC Datensignal
37 TP_SCL Berühren Sie das IIC-Uhrsignal
38 TP_RESET Berühren Sie das Reset Signal
39 TP_VCI Berührung Stromversorgung
40 GND Boden





Absolute Höchstratings



Artikel Symbol Wert Einheit
Stromversorgungsspannung für Logik VDD 0.3 bis 3.3 V
Eingangsspannung Wein VDD+0.3 V
Betriebstemperatur Topr - 20 bis 70 °C
Lagertemperatur Tstg - 30 bis 80 °C





Elektrische Eigenschaften



Artikel Symbol Min. Typ Maximal Einheit Prüfungszustand
Betriebsspannung VDD 2.5 2.8 3.3 V -
Versorgungsstrom IDD - - 50 mA VDD = 2,8V, Ta = 25,C
Eingangsspannung HIV 0.8VDD - VDD V



-

VIL 0 - 0.2VDD V
Eintrittsdurchfluss IIL - Einer.0 - 1.0 μA VIN=VDD oder VSS





Hintergrundbeleuchtung



Artikel Symbol Min. Typ Maximal Einheit
Vorwärtsstrom Wenn - Ich weiß nicht. 20 - Ich weiß nicht. mA
Vorwärtsspannung VF - 19.2 - V
Verbindungsmodus   - Ich weiß nicht. 6S - Ich weiß nicht.
LED-Nummer /   6   Stück
Lebensdauer der LED   40000 50000





Optische Eigenschaften



Artikel Symbol Die Situation Min. Typ Maximal Einheit

Blickwinkel

θT





CR≥10

80 85 -

Grade

θ B 80 85 -
θ L 80 85 -
Th R 80 85 -
Kontrastverhältnis Zinssatz θ=0° 800 1000

-

-

Reaktionszeit Tonnen 25°C

-

30 35

m

Zuschlag
Einheitlichkeit U

-

67 72

-

%
NTSC

-

-

-

70

-

%
Lichtvermögen L

-

500

-

cd/m2

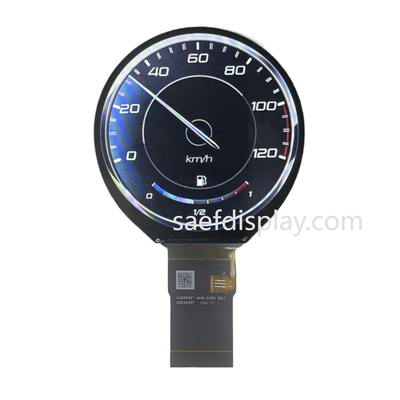

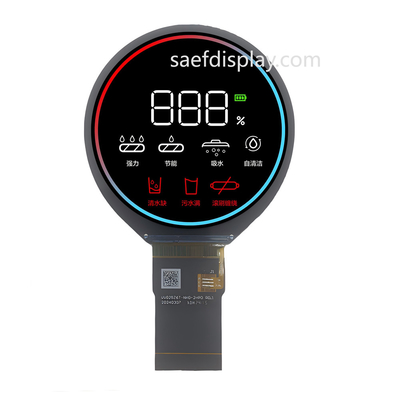

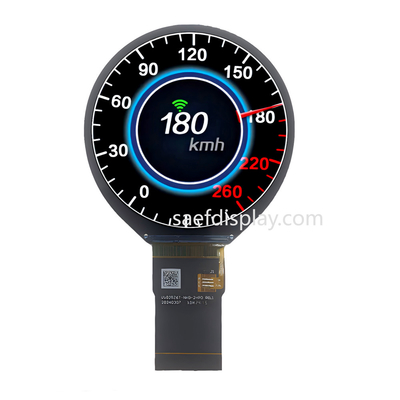

Produktbild
Fahrzeugtechnische 2,8 Zoll Tft-Anzeige SPI+RGB-Schnittstelle 480*480 Rundkreislauf LCD-Bildschirm 1Fahrzeugtechnische 2,8 Zoll Tft-Anzeige SPI+RGB-Schnittstelle 480*480 Rundkreislauf LCD-Bildschirm 2Fahrzeugtechnische 2,8 Zoll Tft-Anzeige SPI+RGB-Schnittstelle 480*480 Rundkreislauf LCD-Bildschirm 3
