Produktdetails:
|
| Erzeugnis: | 4 Zoll kreisförmiges TFT-LCD | Entschließung: | 720x720 |
|---|---|---|---|
| Schnittstelle: | MIPI | Berührungsbildschirm: | Nein, CTP ist optional |
| Sichtrichtung: | IPS (80/80/80/80) | Nummer des Pins: | 30 Stifte |
| Modulgröße: | 105.3x109.61x3.83 (mm) | Aktivbereich: | 101.92 (mm) Durchmesser |
| Oberflächenhelligkeit: | 1000 cd/m2 (Nits) | Betriebstemperatur.: | -30°C bis +85°C |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | Rohs & Reach-konform |
| Hervorheben: | TFT-LCD-Display für Fahrzeuge,1000-Nits TFT-LCD-Display |
||
**Datenblatt herunterladen**
Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten.
TFT-Produkte der Klasse 4 für die Automobilindustrie
4 Zoll kreisförmiges TFT-LCD-Display SFTO400XC-7095A3N, speziell für Anwendungen im Automobilbereich entwickelt, mit folgenden Eigenschaften:
Zusammenfassend ist das 4-Zoll-Rund-FT-LCD-Display SFTO400XC-7095A3N aufgrund seiner hohen Helligkeit, Fahrzeugbeständigkeit und des speziellen Designs eine ideale Wahl für Anzeigensysteme für Automobile.
Eigenschaften
| Allgemeine Informationen | Inhalt |
| Größe des LCD-Displays (Diagonale) | 4 Zoll rundes TFT |
| Modulstruktur | TFT-Display |
| LCD-Displaytyp | TFT/TRANSMISSIVE |
| LCD-Display-Modus | Normalerweise schwarz |
| Empfohlene Ansichtsrichtung | IPS alle Blickwinkel |
| Modulgröße (W × H × T) | 107.60(H) *111.87(V) *3.83(T) |
| Aktivfläche (W × H) | 101.52 mm Durchmesser |
| Anzahl der Pixel (Auflösung) | 720RGB × 720 Pixel |
| Modul-Schnittstellenart | MIPI-Schnittstelle |
| Betriebszeit. | -30°C bis +85°C |
| Oberflächenleuchtigkeit | 1000 cd/m2 |
| Farbnummern | 16.7M |
| Typ der Hintergrundbeleuchtung | Weiße LED |
Mechanische Zeichnung
![]()
Definition von Pin
| Nein, nicht wirklich. | PIN-Nummer | Beschreibung |
| 1 | LEDA | LED-Anode |
| 2 | LEDK1 | LED-Kathode |
| 3 | LEDK2 | LED-Kathode |
| 4 | VCI | Stromversorgung 2,8 bis 3,3 V |
| 5 | Zulassung | Stromversorgung 1,8 V bis 2,0 V |
| 6 | Zurücksetzen | LCM-Rückstellsignale |
| 7 | TE | Ausgang der Trennwirkung |
| 8 | PWM | Der PWM-Frequenz-Ausgang für die LCD-Treibersteuerung. |
| 9 | GND | Boden |
| 10 | D0P | DSI-D0+ Datensignale |
| 11 | D0N | DSI-D0-Datensignale |
| 12 | GND | Boden |
| 13 | D1P | DSI-D1+ Datensignale |
| 14 | D1N | DSI-D1- Datensignale |
| 15 | GND | Boden |
| 16 | CLKP | DSI-Uhr+ |
| 17 | CLKN | DSI-Uhr- |
| 18 | GND | Boden |
| 19 | D2P | DSI-D2+ Datensignale |
| 20 | D2N | DSI-D2-Datensignale |
| 21 | GND | Boden |
| 22 | D3P | DSI-D3+ Datensignale |
| 23 | D3N | DSI-D4-Datensignale |
| 24 | GND | Boden |
| 25 | TP_INT | Berühren unterbrechen |
| 26 | TP_SDA | Berührungs IIC Datensignal |
| 27 | TP_SCL | Berühren Sie das IIC-Uhrsignal |
| 28 | TP_RESET | Berühren Sie das Reset Signal |
| 29 | TP_VCI | Berührung Stromversorgung |
| 30 | TP_IOVCC | Berührung Stromversorgung |
|
Artikel 1 |
Symbol |
Wert |
Einheit |
|
Stromversorgungsspannung für Logik |
VDD |
0.3 bis 3.6 |
V |
|
Eingangsspannung |
Wein |
VDD+0.3 |
V |
|
Betriebstemperatur |
Topr |
- 30 bis 80 |
°C |
|
Lagertemperatur |
Tstg |
- 30 bis 80 |
°C |
Elektrische Eigenschaften
|
Artikel 1 |
Symbol |
Min. |
Typ |
Maximal |
Einheit |
Prüfungszustand |
|
Betriebsspannung |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Versorgungsstrom |
IDD |
- |
- |
30 |
mA |
VDD = 2,8 V, Ta = 25 °C |
|
Eingangsspannung |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Eintrittsdurchfluss |
IIL |
- Einer.0 |
- |
1.0 |
mA |
VIN=VDD oder VSS |
Hintergrundbeleuchtung
|
Artikel 1 |
Symbol |
Min. |
Typ |
Maximal |
Einheit |
|
Vorwärtsstrom |
Wenn |
- Ich weiß nicht. |
180 |
- |
mA |
|
Vorwärtsspannung |
VF |
14 |
15 |
16.3 |
V |
|
Verbindungsmodus |
P |
- Ich weiß nicht. |
5S2P |
- Ich weiß nicht. |
|
|
LED-Nummer |
/ |
|
10 |
|
Stück |
|
Lebensdauer der LED |
|
30000 |
40000 |
|
Stunden |
Optische Eigenschaften
|
Artikel 1 |
Symbol |
Die Situation |
Min. |
Typ |
Maximal |
Einheit |
|
Blickwinkel |
θT |
Zulassung |
|
85 |
- |
Grade |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Kontrastverhältnis |
Zinssatz |
θ=0° |
800 |
1000 |
- |
- |
|
Reaktionszeit |
Tonnen |
25°C |
- |
25 |
35 |
m |
|
Zuschlag |
||||||
|
Einheitlichkeit |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Lichtvermögen |
L |
- |
850 |
1000 |
- |
cd/m2 |

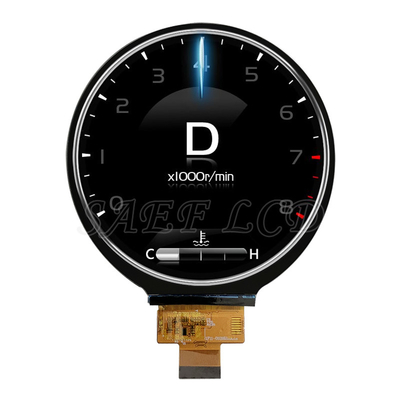

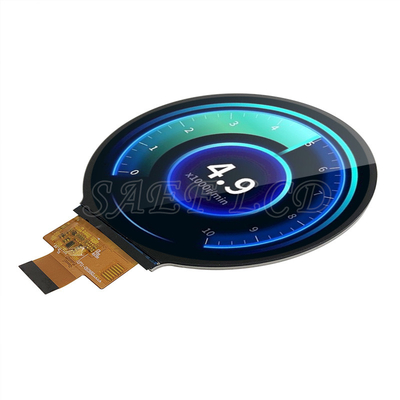

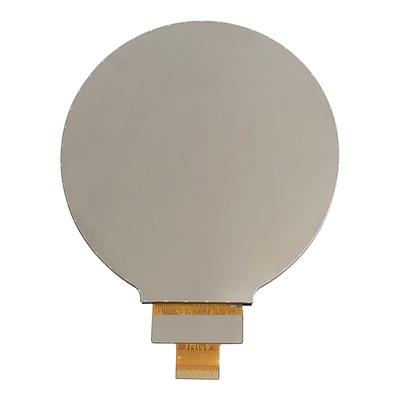

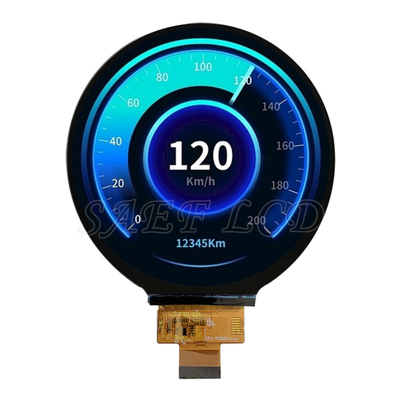

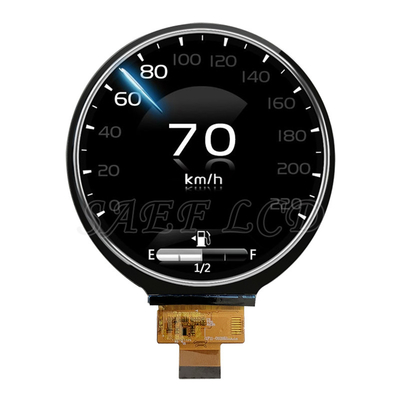

Produktbild
![]()
![]()
![]()
![]()
![]()
