Produktdetails:
|
| Erzeugnis: | 2.4 Zoll IPS TFT-LCD | Entschließung: | 240*320 Pixel |
|---|---|---|---|
| Berührungsschirm: | Ohne | Sichtrichtung: | IPS, alle Blickwinkel |
| Schnittstelle: | SPI | Nummer des Pins: | 10 Stifte (24 Stifte optional) |
| Verbindung: | Stecker-in | Oberflächenhelligkeit: | 400 cd/m2 (anpassbar) |
| Steuerungssysteme: | Die in Absatz 1 genannten Bedingungen gelten nicht. | Lebensdauer der LED: | 40,000 Stunden |
| Betriebstemperatur.: | -20 °C bis +70 °C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 10 Pins IPS TFT-LCD,2.4 Zoll IPS TFT-LCD,SPI-Schnittstelle IPS TFT-LCD |
||
2.4 Zoll IPS TFT LCD SPI Schnittstelle 240*320 Punkte Produkt Einführung
Der 2,4-Zoll-TFT-LCD-Bildschirm ist ein gängiges aktives Matrix-LCD-Display mit hoher Auflösung, lebendigen Farben und schneller Reaktionsgeschwindigkeit.industrielle KontrollfelderIm Bereich der Unterhaltungselektronik werden 2,4-Zoll-TFT-LCD-Bildschirme häufig in intelligenten tragbaren Geräten, tragbaren Spielekonsolen, intelligenten Heimsteuerungen und anderen Produkten verwendet.Die Farbe und der große Blickwinkel entsprechen den Anforderungen der Verbraucher an Bildschirmeffekte.
2Das.4-Zoll-IPS-TFT-Display mit einer Auflösung von 240 × 320 Pixel bietet eine klare Bilddarstellung.Dieses Modell SFTO240JY-7179AN verfügt über eine SPI-Schnittstelle und kann eine Helligkeit von 400cd/m2 erreichenDie Anpassung an die unterschiedlichen Lichtverhältnisse ermöglicht die Einführung der IPS-Technologie, die ein fast 180° volles Sichtfeld bietet und somit ein gutes visuelles Erlebnis aus allen Blickwinkeln gewährleistet.Das Produkt kann zwischen -20 °C und 70 °C arbeiten und sich an verschiedene Umweltbedingungen anpassenEs kann zwischen -30 °C und 80 °C gelagert werden, so dass eine langfristige Lagerung seine Leistungsfähigkeit nicht beeinträchtigt.
Eigenschaften
| Artikel 1 | Spezifikation | Einheit |
| Anzeigemodus | Normalerweise schwarz, übertragbar | / |
| Sichtrichtung | Alle | / |
| Farben | 262K | / |
| Laufwerk-IC | Der Begriff "Fertigung" ist in Anhang I zu verstehen. | / |
| Schnittstellentyp | 4 Linie SPI | / |
| Dimensionaler Umriss | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Aktivbereich | 36.72 ((W) x 48.96 ((H) |
mm |
| Entschließung | 240 RGB ((H) x 320 ((V) | Pixel |
| Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Zeichnung
![]()
Beschreibung des Schnittstellenpins
|
- Nein. |
Symbol | Beschreibung |
| 1 | GND | Boden |
|
2 |
RS |
Registrieren Sie die Auswahl des Pins, RS = ¥ 1 ¥: Anzeige der Daten. RS = ¥0 ¥: Befehldaten. |
| 3 | CS |
Chip auswählen Pin (Low) aktivieren |
| 4 | SCL | Serien-Uhr-Stift. |
| 5 | SDA | Seriendaten-Eingabe/Ausgabe |
| 6 | Zurücksetzen | LCM-Wiederherstellungs-Pin |
| 7 | VCC | Stromversorgung für Analog (2.8V-3.3V) |
| 8 | GND | Boden |
| 9 | LED+ | Anode der Hintergrundbeleuchtung |
| 10 | LED- | Kathode der Hintergrundbeleuchtung |
Absolute Höchstratings
| Parameter | Symbol | Min. | Maximal | Einheit |
| Logische Versorgungsspannung | Zulassung | - Oh, nein.3 | 4.6 | V |
| Analogversorgungsspannung | VCC | - Oh, nein.3 | 4.6 | V |
| Betriebstemperatur | Oberste | - 20 | 70 | °C |
| Lagertemperatur | Tst | - 30 | 80 | °C |
| Luftfeuchtigkeit | RH |
- Ich weiß nicht. |
90% (max 60 °C) | RH |
Elektrische Eigenschaften
| Parameter | Symbol | Min. | Typ | Maximal | Einheit |
| Logische Versorgungsspannung | Zulassung | 1.65 | 1.8/2.8 | 3.3 | V |
| Analogversorgungsspannung | VCC | 2.6 | 2.8 | 3.3 |
- Ich weiß nicht. |
| Eingangsstrom | Ich weiß es. |
- Ich weiß nicht. |
20 |
- Ich weiß nicht. |
mA |
Eigenschaften der Hintergrundbeleuchtung
| Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit |
| Vorwärtsspannung | Vf | 3.0 | 3.2 | 3.4 | V |
| Vorwärtsstrom | Wenn |
- Ich weiß nicht. |
80 |
- Ich weiß nicht. |
mA |
| Betriebsdauer |
- Ich weiß nicht. |
- Ich weiß nicht. |
40000 |
- Ich weiß nicht. |
Stunden |

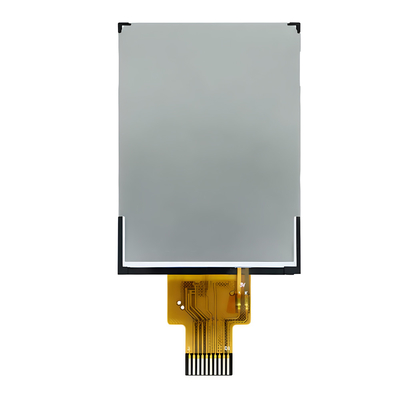

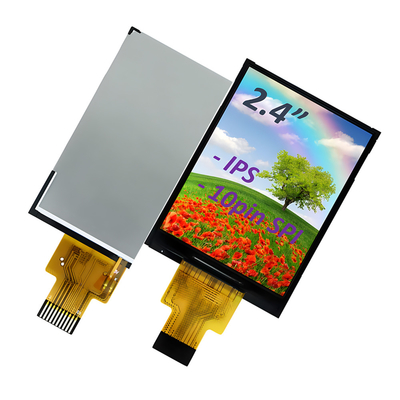

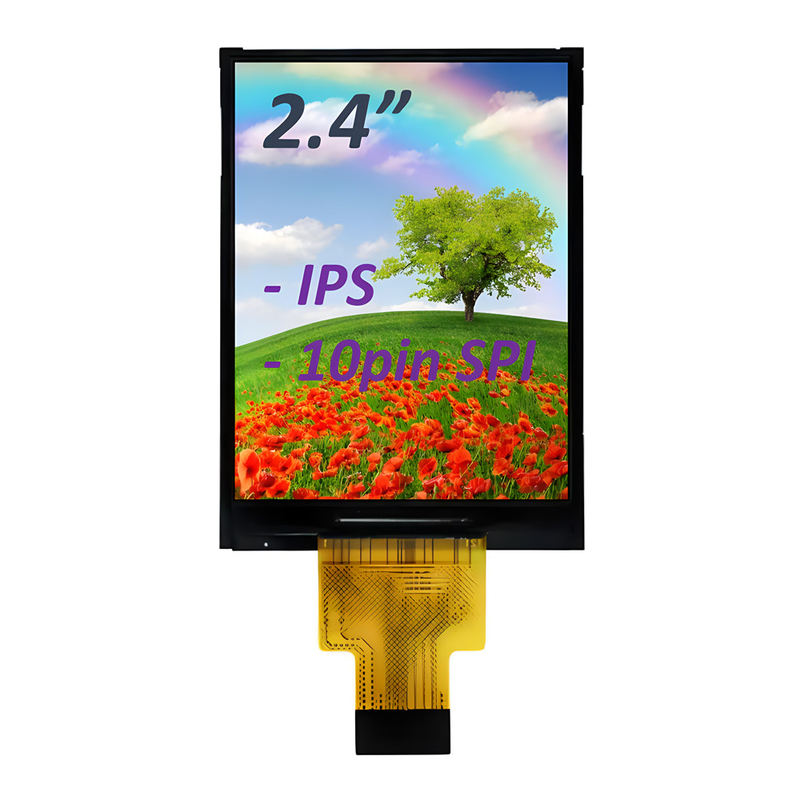

Produktfoto
![]()
![]()
![]()
![]()
![]()
Einrichtungen und Zertifikate
![]()
![]()
