Produktdetails:
|
Erzeugnis: | 0.96 Zoll TFT-LCD | Entschließung: | 80x160 Punkte |
---|---|---|---|
Sichtrichtung: | IPS, freier Blickwinkel | Schnittstelle: | SPI-Schnittstelle |
Nummer des Pins: | 8 Stifte | Verbindung: | Steckdosen |
Oberflächenhelligkeit: | 260 cd/m2 (Nits) | Lebensdauer der LED: | 40,000 Stunden |
Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | Rohs & Reach-konform |
Hervorheben: | SPI-Schnittstelle IPS-TFT-Display,80x160 Pixel IPS TFT-Display,0.96 Zoll IPS TFT-Display |
** Datenblatt herunterladen **
SFTO096JY-7183AN Spezifikation.pdf

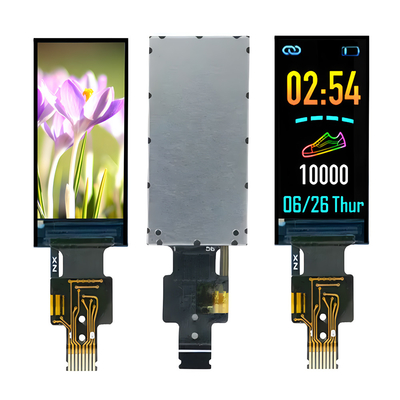

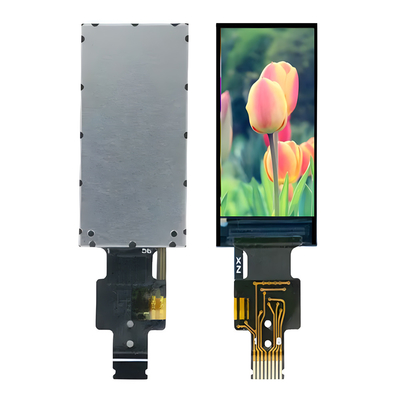

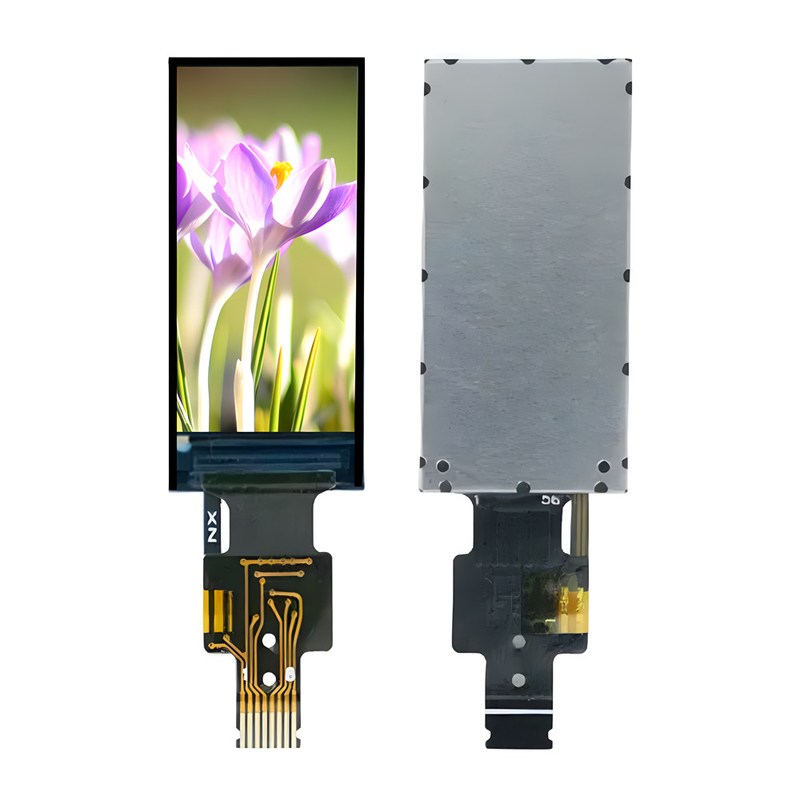

0.96 Zoll TFT SPI-Schnittstelle Produkt Einführung
Trotz ihrer geringen Größe werden kleine TFT-LCD-Bildschirme in Branchen wie intelligenten tragbaren Geräten, Instrumenten, Digitalkameras, elektronischen Tags, Kommunikationsgeräten und intelligenten Häusern weit verbreitet.Diese 0.96 Zoll kleiner TFT-Display SFTO096JY-7183AN übernimmt eine SPI-Schnittstelle (Serial Peripheral Interface), die eine Hochgeschwindigkeits-Full-Duplex-Anzeige ist,Synchronkommunikationsbus, der nur vier Leitungen auf den Chippins einnimmt, was Platz für Chip-Pins und PCB-Layout spart.
SFTO096JY-7183AN ist ein vollfarbiges TFT-LCD-Display mit einer Diagonale von 0,96 Zoll und einer Auflösung von 80x160.Das macht es für Benutzer sehr praktisch zu programmieren und zu verwendenDie Modulgröße des Modells SFTO096JY-7183AN beträgt 13,5x27,9x1,5 mm und die Größe der aktiven Fläche 10,8x21,7 mm.Die im Produkt verwendete IPS-Technologie sorgt dafür, dass die Benutzer die Panoramaansicht des Bildschirms und eine ausgezeichnete Benutzererfahrung aus jeder Richtung erleben können.
Merkmal
- Nein. Ich weiß nicht. | Artikel | Inhalt |
1 | LCD-Größe | 0.96 Zoll (Diagonal) |
2 | Anzeigemodus | Normalerweise schwarz |
3 | Entschließung | 80 ((H) RGB x 160 ((V) |
4 | Punkte-Pitch | 0.135 (H) x 0,1356 ((V) mm |
5 | Aktivbereich | 10.8 ((H) x 21,7 (V) mm |
6 | Modulgröße | 13.5 ((H) x 27.9 ((V) x 1.5 ((D) mm |
7 | Farbgebung | RGB V vertikaler Streifen |
8 | Schnittstelle | SPI 4 LINE |
9 | Laufwerk-IC | Der Wert der Zulassung für die Zulassung ist: |
10 | Lichtdichte ((cd/m2) | 260 (TYP) |
11 | Sichtrichtung | Alle Ansichten |
12 | Hintergrundbeleuchtung | 1 weiße LED |
13 | Betriebs-Temp. | -20°C bis + 70°C |
14 | Speichertemperatur. | -30°C ~ + 80°C |
0.96 Zoll TFT SPI-Schnittstelle ProduktZeichnung
Elektrische Eigenschaften
Parameter | Symbol | Min. | Typ | Maximal | Einheit |
Logische Versorgungsspannung | Zulassung | 1.65 | 1.8/2.8 | 3.3 | V |
Analogversorgungsspannung | VCC | 2.6 | 2.8 | 3.3 |
- Ich weiß nicht. |
Eingangsstrom | Ich weiß es. |
- Ich weiß nicht. |
20 |
- Ich weiß nicht. |
mA |
Eigenschaften der Hintergrundbeleuchtung
Artikel | Symbol | Min. | Typ | Maximal | Einheit | Die Situation |
Vorwärtsspannung | Vf | 3.0 | 3.2 | 3.4 | V |
- Ich weiß nicht. |
Vorwärtsstrom | Wenn |
- Ich weiß nicht. |
20 |
- Ich weiß nicht. |
mA |
- Ich weiß nicht. |
Betriebsdauer |
- Ich weiß nicht. |
- Ich weiß nicht. |
40000 |
- Ich weiß nicht. |
Stunden |
Definitionen von Stiftzeichen
Ausrüstung |
Symbol |
Beschreibung |
1 | LEDA | Anode der Hintergrundbeleuchtung |
2 | GND | Boden |
3 | Zurücksetzen | LCM-Wiederherstellungs-Pin |
4 |
D/C |
Registrieren auswählen D/C = ¥ 1 ¥: Anzeige der Daten. D/C = ¥0 ¥: Befehldaten. |
5 | SDA | Eingabe von Seriendaten |
6 | SCL | Serien-Uhr-Stift |
7 | VDD | Stromversorgung für Analog (2.8V-3.3V) |
8 | CS |
Chip auswählen Pin (Low) aktivieren |
Optische Eigenschaften
Artikel | Symbol | Messbedingungen | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
Reaktionszeit | Tr+Tf | Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung. | 25 oC |
- |
30 | 40 |
m |
Blickwinkel |
θ |
φ = 0o | 25 oC | - | 80 | - |
Der Grad |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
Kontrastverhältnis | Zinssatz | - | 25 oC | 800 | - | - | |
Farbe der CIE-Koordinate |
Weiß | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
Rot | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
Grün | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
Blau | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
Durchlässigkeit (mit Polarisator) |
5.09 |
% |
0.96 Zoll TFT SPI-Schnittstelle ProduktIch...Magie
Zuverlässigkeitsprüfbedingungen
- Nein. | Artikel 1 Buchstabe a | Zustand | Kriterium |
1 |
Hohe Temperatur (Nichtbetriebsprüfung) | 80°C*240 Stunden |
Kein Mangel an Betriebsfunktion bei Raumtemperatur sind Zulässig (.IDD der LCM vor und nach der Prüfung sollte der Spezifikation entsprechen
|
2 |
Niedrige Temperatur (Nichtbetriebsprüfung) | -30°C*240 Stunden | |
3 |
Nicht betriebsfähige Prüfung bei hoher Temperatur/Feuchtigkeit | 60°C*90%RH*240 Stunden | |
4 |
Betriebsprüfung bei hoher Temperatur
|
70°C*240 Stunden | |
5 |
Betriebsprüfung bei niedrigen Temperaturen | -20°C*240 Stunden | |
6 | Wärmeschockprüfung | -20 °C(30Min) <>70 °C(30Min) * 10ZYKLUSEN |
