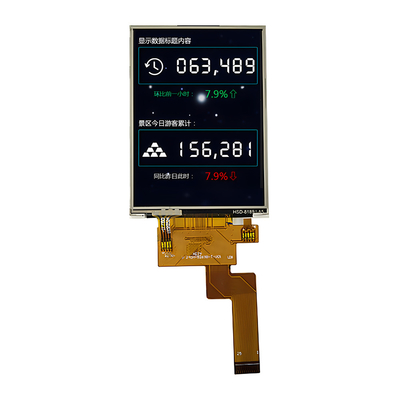

2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits

2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits
2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits 2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits 2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits

Großes Bild :  2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits

Produktdetails:
Herkunftsort: ShenZhen / China
Markenname: SAEF
Zertifizierung: ISO9001 / ISO14000
Modellnummer: Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
Zahlung und Versand AGB:
Min Bestellmenge: 3 Stück
Preis: Negotiable based on order lot quantity
Verpackung Informationen: Standardpaket für die Ausfuhr
Lieferzeit: 1-5 Wochen
Zahlungsbedingungen: L/C, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 3000 000 Stück pro Monat

2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits

Beschreibung
Erzeugnis: Anzeige 2,4 Zoll IPS TFT Berührungsbildschirm: Resistiver Touchscreen
Entschließung: 240*320 Sichtrichtung: Alle Betrachten-Winkel
Schnittstelle: MCU (anpassbar) Nummer des Pins: 25 Pins (Anpassbar)
Verbindung: Plug-in (anpassbar) Oberflächenhelligkeit: 800 cd/m2 (anpassbar)
Steuerungssysteme: Die in Absatz 1 genannten Bedingungen gelten nicht. Lebensdauer der LED: 40,000 Stunden
Betriebstemperatur.: -20 °C bis +70 °C Einhaltung der Vorschriften: REACH- und RoHS-konform
Hervorheben:

2

,

4 Zoll TFT LCD-Anzeige

,

240X320 Resistiver Touchscreen-Modul

Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.

Beschreibung

SAEF TECHNOLOGY SF-TC240H-8269B-T ist ein IPS-TFT-LCD-Display mit einer diagonalen Größe von 2,4 Zoll.das Produkt hat einen Blickwinkel von 80 Grad aus jeder Richtung. Die äußeren Abmessungen dieses Produkts sind 60,26 * 42,72 * 3 mm, wobei ST7789V-Treiber-IC und MCU-Schnittstelle verwendet werden.die die Anforderungen der überwiegenden Mehrheit der Produktanwendungen erfüllen kannDieses Produkt ist mit einem resistiven Touchscreen (RTP) ausgestattet, der bequemer zu bedienen ist und eine sehr gute Benutzererfahrung bietet.



Merkmal



Typ:
2.4 Zoll TFT IPS-LCD
Anzeigegröße:
60.26 * 42.72 * 3 mm
Herkunftsort:
Guangdong, China
Markenbezeichnung:
Anzeige des SAEF
Lichtvermögen
800 Nits
Auflösungsverhältnis:
mit einer Breite von mehr als 50 mm
Schnittstellentyp:
MCU
Betriebsspannung:
2.8V
Blickwinkel:
Alle Blickwinkel
Hintergrundbeleuchtung:
vier LED-Leuchten
Steuerungsschaltfläche:
Der Begriff "Fertigung" ist in Anhang I zu verstehen.
Betriebstemperatur:
-20°C bis +70°C
Speichertemperatur:
-30°C bis +80°C




Anwendung
Dieses 2.4 ′′ TFT-LCD-Modul wird häufig in Fernbedienungen, medizinischen Handheld-Geräten, kleinen Messgeräten, Analysatoren, Smart Watches, tragbaren Geräten usw. verwendet.


Zeichnung
2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits 0
2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits 1
PIN-Beschreibung


Nein, nicht wirklich. PIN-Name Eingang und Ausgang Beschreibung
1 LED_K O LED-Kathode
2 LED_A O LED-Anode
3 GND Ich... Boden
4 VCC Ich... Stromversorgung 2.8V Spannung
5 Zulassung Ich... Stromversorgung 2.8V/1.8V Spannung
6 FAMARK O Tränenwirkungsausgangspin
7 /CS Ich... Eingangspin für das Chipwahlsignal
8 Zurücksetzen Ich... LCM-Eingangssignal zurücksetzen
9 RS Ich... Signal auswählen
10 /WR Ich... Schreiben Sie Stroboskop-Signal-Eingabe-Pin
11 /RD Ich... Lesen von Stroboskop-Signal-Eingabe-Pin
12 GND Ich... Boden
13 bis 20 DB7-DB0 Eingang und Ausgang Anzeige von Daten E/A
21 GND Ich... Boden
22 XR O Touch-Panel-Pin
23 YD O Touch-Panel-Pin
24 XL O Touch-Panel-Pin
25 Zwei Jahre O Touch-Panel-Pin


Maximale absolute Grenze


Artikel 1 Symbol Wert Einheit
Stromversorgungsspannung für Logik VDD 1.6 bis 3.3 V
Eingangsspannung Wein VDD+0.3 V
Betriebstemperatur Topr - 20 bis 70 °C
Lagertemperatur Tstg - 30 bis 80 °C


LED-HintergrundbeleuchtungSpezifikationen


Artikel 1 Symbol Min. TYP Maximal Einheit

Prüfung
Die Situation

Versorgungsspannung Vf 3.0 3.2 3.4 V Wenn=80mA
Versorgungsstrom Wenn - 80 - mA -
Umkehrspannung - Ich weiß. - - 5 V -
Leistungsausfall Pd -   - mW -
Lichtstärke für LCM


-

- 800 - Cd/m2 Wenn=80mA
Einheitlichkeit für LCM - 80 - - In % Wenn=80 mA
Hintergrundlichtfarbe Weiß


Spezifikationen für resistive Touchscreen


Artikel 1 Symbol - Ich weiß nicht. Der Typ. Max, du bist ein guter Mann. Einheit Anmerkung
Transparenz - - 82 - % JIS K-7105
Nebel - - 1 - % JIS K-7105
Oberflächenhärte - - 3 - H 150 gf 45°
FPC Schälfestigkeit - 5   - N Aufwärts 90°
FPC-Biegen - - 3 - Zyklus R ist 1.0, 90°
Eintrittskraft - -   50 Frau der Frau -
Nennspannung V-Berührung     7 V DC
X-Achsenwiderstand Rx 300   900   FPC-PIN
X-Achsenwiderstand - Das ist das. 200   500
Linearität - - ± 15 ± 20 % -
Ich habe geredet. - - - 20 m -
Widerstand gegen Isolierung - Ich weiß. 10 - - -
Anmerkungen Leben - 100,000 - - Zeiten -
Eingabezeit - 1,000,000 - - Zeiten -


Optische Eigenschaften


- Nein. Ich weiß nicht. Artikel 1 Buchstabe a Symbol Bedingungen Spezifikation Einheit
Min. Typ Maximal
1 Reaktionszeit Tr+Tf 25°C - 15 - Frau.
2 Übertragbarkeit (mit PL) T ((%) - - 7.1 - -
3 Kontrastrate Die

θ=0,
Normaler Blickwinkel

- 250 - -
4

Beobachtung
Winkel


- Ich weiß. θR Zinssätze - 80 - Der Grad
θL - 80 -
Ich weiß. Θ+ - 80 -
- Das ist... - 80 -

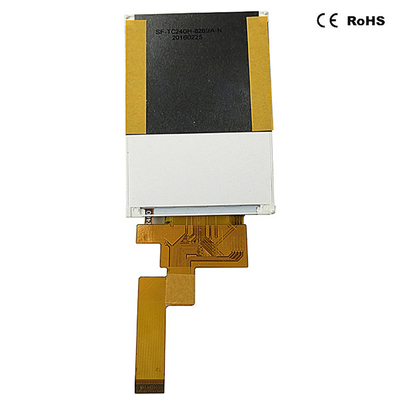

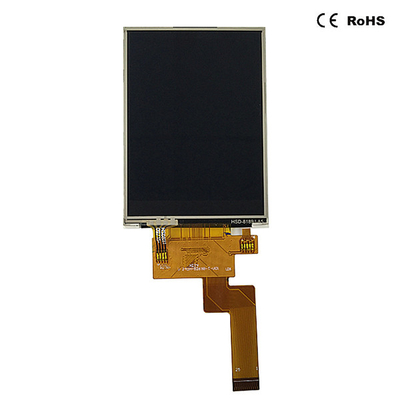

Produktfoto

2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits 22.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits 3

2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits 4
2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits 5
Fabrikanlagen und Zertifikate
2.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits 62.4 Zoll TFT-LCD-Display Resistives Touchscreen Modul 240X320 Farb IPS-LCD 800nits 7
