Produktdetails:
|
| Erzeugnis: | TFT-LCD 2,2 Zoll | Entschließung: | 176x220 |
|---|---|---|---|
| Steuerungssysteme: | ILI9225G | Berührungsbildschirm: | Resistente Berührungsplattform (optional) |
| Abdeckungs-Glas-Maß: | Anpassbar | Sichtrichtung: | 12:00 |
| Schnittstelle: | SPI 3 Linie RGB (anpassbar) | Nummer des Pins: | 40 Stifte (anpassbar) |
| Verbindung: | Stecker (anpassen) | Oberflächenhelligkeit: | 200 cd/m2 (Nits) (anpassbar) |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 2.2 Zoll TFT-LCD-Display,176x220 Punkte TFT-LCD-Display,SPI-RGB-Schnittstelle TFT-LCD-Display |
||
Resistive Touchscreen TFT LCD 2,2 Zoll SPI&RGB Schnittstelle Produkt Einführung
Kurzer Überblick über das Produkt
Beschreibung
SicherDie in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 genannten Leistungen.ist ein 2,2-Zoll-Diagonal-Full-Colour-LCD-Display-Modul mit 176x220 QCIF TFT-LCD. Dieses 2,2-Zoll-TFT-LCD-Modul ist mit ILI9225G IC eingebaut; es unterstützt 3-Linien-SPI und RGB-Schnittstelle.Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 genannten Leistungen.Das Modell hat eine Modulgröße von41.7x56.16x3.35In diesem Modul ist der ILI9225G-Controller integriert, die Spannungsspannung liegt zwischen 1,6 V und 3,3 V.
Dieses 2,2-Fach-LCD-Modul ist im Portrait-Modus, wenn Sie den Landschaftsmodus verwenden möchten, kontaktieren Sie uns bitte für weitere technische Unterstützung."2" LCD-Modul mit Helligkeit bis 200 cd/m2 (typischer Wert), kann es bei Temperaturen von -20°C bis +70°C betrieben werden; seine Lagertemperaturen liegen zwischen -30°C und +80°C.
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 genannten Leistungen.ist ein TFT-Bildschirm von 2,2 Zoll mit resistivem Touchscreen (RTP)mit einer Breite von mehr als 10 mm,Dieses LCD-Modul verfügt über eine anti-glare Oberflächen-Panel, Blickrichtung 12 Uhr, Graustufen-Inversion 6 Uhr.Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge..
Resistive Touchscreen TFT LCD 2,2 Zoll SPI&RGB SchnittstellenproduktZeichnung
PIN-Beschreibung
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 | LED-A | Ich... | LED-Anode |
| 2 | LED-K | Ich... | LED-Kathode |
| 3 | LED-K | Ich... | LED-Kathode |
| 4 | LED-K | Ich... | LED-Kathode |
| 5 | GND | Ich... | Boden |
| 6 | YD | Ich... | Touch-Panel-Eingangssignal |
| 7 | Zwei Jahre | Ich... | Touch-Panel-Eingangssignal |
| 8 | XR | Ich... | Touch-Panel-Eingangssignal |
| 9 | XL | Ich... | Touch-Panel-Eingangssignal |
| 10 | GND | Ich... | Boden |
| 11 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 12 | VSYNC | Ich... | Vertikal synchronisierendes Signal |
| 13 | HSYNC | Ich... | Horizontales Synchronisierungssignal |
| 14 | Die Mitgliedstaaten | Ich... | Clock Signal, um jedes Datum auszuprobieren |
| 15 | ENABLE | Ich... | Anzeige des ON/OFF-Signals im RGB-Modus |
| 16 | Zurücksetzen | Ich... | LCM-Eingangssignal zurücksetzen |
| 17 | SDI | Ich... | Serielle Dateneingabe |
| 18 | SCL | Ich... |
Schreiben Sie Stroboskop-Signal-Eingabe-Pin; im SPI-Modus ist es Synchrone Uhr! |
| 19 | GND | Ich... | Boden |
| 20 bis 37 | Die Daten sind in der Tabelle 1 aufgeführt. | Eingang und Ausgang | Anzeige von Daten E/A |
| 38 | GND | Ich... | Boden |
| 39 | VCC | Ich... | Stromversorgung 2.8V Spannung |
| 40 | GND | Ich... | Boden |
Absolute Höchstratings
| Artikel 1 | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 1.6 bis 3.3 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |
Gleichspannungsmerkmale (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
| Betriebsspannung | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Versorgungsstrom | IDD | - | - | 5 | mA | VDD = 2,8 V, Ta = 25 °C |
| Eingangsspannung | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Eintrittsdurchfluss | IIL | - Einer.0 | - | 1.0 | mA | VIN=VDD oder VSS |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel 1 | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
Anmerkung |
| Versorgungsspannung | Vf | 3.0 | 3.2 | 3.4 | V | Wenn=45 mA | - |
| Versorgungsstrom | Wenn | - | 45 | - | mA | - | - |
| Umkehrspannung | - Ich weiß. | - | - | 5 | V | - | |
| Leistungsausfall | Pd | - | 288 | - | mW | - | |
| Lichtstärke für LCM |
- |
150 | 200 | - | Cd/m2 | Wenn=45 mA | - |
| Einheitlichkeit für LCM | - | 80 | - | - | In % | Wenn=45 mA | - |
| Hintergrundlichtfarbe | Weiß | ||||||
Spezifikationen der Touchscreen-Panels
| Artikel 1 | Symbol | - Ich weiß nicht. | Der Typ. | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| Transparenz | - | - | 82 | - | % | JIS K-7105 |
| Nebel | - | - | 1 | - | % | JIS K-7105 |
| Oberflächenhärte | - | - | 3 | - | H | 150 gf 45° |
| FPC Schälfestigkeit | - | 5 | - | N | Aufwärts 90° | |
| FPC-Biegen | - | - | 3 | - | Zyklus | R ist 1.0, 90° |
| Eintrittskraft | - | - | 50 | Frau der Frau | - | |
| Nennspannung | V-Berührung | 7 | V | DC | ||
| X-Achsenwiderstand | Rx | 150 | 500 | FPC-PIN | ||
| X-Achsenwiderstand | - Das ist das. | 200 | 800 | |||
| Linearität | - | - | ± 15 | ± 20 | % | - |
| Ich habe geredet. | - | - | - | 20 | m | - |
| Widerstand gegen Isolierung | - Ich weiß. | 10 | - | - | MΩ | - |
| Anmerkungen Leben | - | 1,00,000 | - | - | Zeiten | - |
| Eingabezeit | - | 1,000,000 | - | - | Zeiten | - |
Optische Eigenschaften
| - Nein. Ich weiß nicht. | Artikel 1 Buchstabe a | Symbol | Bedingungen | Spezifikation | Einheit | Anmerkung | |||
| Min. | Typ | Maximal | |||||||
| 1 | Reaktionszeit | Tr+Tf | 25°C | - | 15 | - | Frau. | (1) (2) | |
| 2 | Übertragbarkeit (mit PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Kontrastrate | Die |
θ=0, Normaler Blickwinkel |
- | 250 | - | - | (1) (3) | |
| 4 |
Beobachtung Winkel
|
- Ich weiß. | θR | Zinssätze | 35 | 60 | - | Der Grad | - |
| θL | 35 | 60 | - | ||||||
| Ich weiß. | Θ+ | 35 | 60 | - | |||||
| - Das ist... | 15 | 45 | - | ||||||

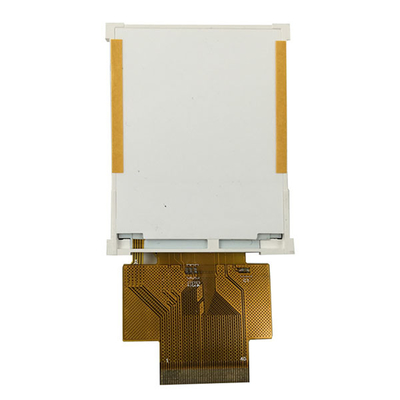

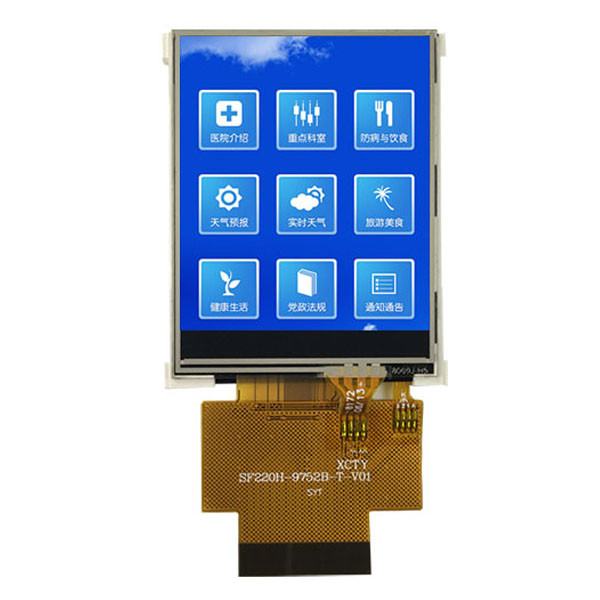

Resistive Touchscreen TFT LCD 2,2 Zoll SPI&RGB Schnittstelle Produktbild
