Produktdetails:
|
| Erzeugnis: | 2,4 Zoll TFT LCD-Anzeige | Berührungsschirm: | Widerstrebendes Fingerspitzentablett |
|---|---|---|---|
| Entschließung: | 240*320 | Abdeckungs-Glas-Maß: | Anpassbar |
| Sichtrichtung: | 12:00 | Schnittstelle: | mcu 8/16/18bit RGB, 16/18bit 3/4 LINE |
| Nummer des Pins: | 48 Stifte | Verbindung: | Löten |
| Oberflächenhelligkeit: | 350 cd/m2 | Steuerungssysteme: | ILI9341V |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 2,4 Zoll TFT LCD-Anzeige,MCU RGB-Schnittstelle TFT-LCD-Display |
||
Resistive Touchscreen TFT LCD 2,4 Zoll MCU&RGB Schnittstelle Produkt Einführung
SF-TC240H-8944A-T ist ein 2,4 Zoll TFT-LCD-Display mit einer Auflösung von 240x320 Pixel und einer Helligkeit von 350 cd/m2.Dieses Modul verwendet die ILI9341 Controller IC, die MCU 8/16/18bit RGB und RGB 16/18bit 3/4 Line-Schnittstellen unterstütztDie Moduldimension des Displays beträgt 42,72 ((W) x 60,26 ((H) x 3,5 ((T) mm, und die aktive Fläche beträgt 36,73 ((W) x 48,96 ((H) mm. Sein Versorgungsspannungsbereich für Analog ist 2,6 V bis 3,3 V; der typische Wert beträgt 2,8 V.
Dieses Display-Modul verwendet einen TN-Bildschirm mit Sichtrichtung 12:00. Das SF-TC240H-8944A-T-Modul kann bei Temperaturen von -20 °C bis +70 °C arbeiten; seine Speichertemperaturen liegen zwischen -30 °C und +80 °C.
Eigenschaften
| Produkt: | 2.4 Zoll TFT-LCD-Display |
| Die Entschließung: | 240*320 |
| Fahrer-IC: | ILI9341V |
| Blickrichtung: | 12:00 |
| Nummer des Pins: | 48 Stifte |
| Oberflächenleuchtigkeit: | 350 Cd/m2 |
| Lebensdauer der LED: | 40,000 Stunden |
| Berührungsschirm: | Resistive Berührungsplatte |
| Abmessung des Abdeckglases: | Anpassbar |
| Schnittstelle: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Verbindung: | Lötarbeiten |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Resistiver Touchscreen TFT LCD 2,4 Zoll MCU&RGB Schnittstelle Produktzeichnung
PIN-Beschreibung
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 | Zwei Jahre | Ich... | Touch-Panel-Pin |
| 2 | XL | Ich... | Touch-Panel-Pin |
| 3 | YD | Ich... | Touch-Panel-Pin |
| 4 | XR | Ich... | Touch-Panel-Pin |
| 5 | GND | Ich... | Boden |
| 6 | VCI | Ich... | Stromversorgung 2.8V Spannung |
| 7 | VDD3 | Ich... | Stromversorgung 2.8V/1.8V Spannung |
| 8 | VDD3_P(NC) | - | Geöffnet |
| 9 | BC_CTRL (NC) | - | Geöffnet |
| 10 | BC ((NC) | - | Geöffnet |
| 11 | TE | O | Tearing-Effekt-Ausgabe-Pin, um MPU mit dem Schreiben des Rahmens zu synchronisieren, |
| 12 bis 29 | Die Daten sind in der Liste aufgeführt. | Eingang und Ausgang | Anzeige von Daten E/A |
| 30 | SDA | Eingang und Ausgang | Serieneingangssignal |
| 31 | Die Ausgabe ist ab 1. Januar 2005 erhältlich. | Ich... | Punktuhrsignal für den Betrieb der RGB-Schnittstelle |
| 32 | ENABLE | Ich... | Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle |
| 33 | HSYNC | Ich... | Linienhorizontales Synchronisierungssignal |
| 34 | VSYNC | Ich... | Bildvertikaler Synchronisationssignal |
| 35 | RDX | Ich... | Lesen von Stroboskop-Signal-Eingabe-Pin |
| 36 | WRX | Ich... | Schreiben Sie Stroboskop-Signal-Eingabe-Pin |
| 37 | DCX | Ich... | Signal auswählen |
| 38 | CSX | Ich... | Eingangspin für das Chipwahlsignal |
| 39 | Zurücksetzen | Ich... | LCM-Eingangssignal zurücksetzen |
| 40 | Immobilien | Ich... | Bitte beachten Sie die vierte Seite, wählen Sie den MCU-Schnittstellenmodus |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Ich... | LED-Anode |
| 45 | LED_K1 | Ich... | LED-Kathode |
| 46 | LED_K2 | Ich... | LED-Kathode |
| 47 | LED_K3 | Ich... | LED-Kathode |
| 48 | LED_K4 | Ich... | LED-Kathode |
Absolute Höchstratings
| Artikel | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 1.6 bis 3.3 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |
Gleichspannungsmerkmale (VDD=2,8V,Ta=25°C)
| Artikel | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
| Betriebsspannung | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Versorgungsstrom | IDD | - | - | 5 | mA | VDD = 2,8 V, Ta = 25 °C |
| Eingangsspannung | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Eintrittsdurchfluss | IIL | - Einer.0 | - | 1.0 | mA | VIN=VDD oder VSS |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel | Symbol | Min. | TYP | Maximal | Einheit | Prüfung | Anmerkung |
| Versorgungsspannung | Vf | 3.0 | 3.2 | 3.4 | V | Wenn=80mA | - |
| Versorgungsstrom | Wenn | - | 80 | - | mA | - | - |
| Umkehrspannung | - Ich weiß. | - | - | 5 | V | - | |
| Leistungsausfall | Pd | - | 288 | - | mW | - | |
| Lichtstärke für LCM | | - | 350 | - | Cd/m2 | Wenn=80mA | - |
| Einheitlichkeit für LCM | - | 80 | - | - | In % | Wenn=80 mA | - |
| Hintergrundlichtfarbe | Weiß | ||||||

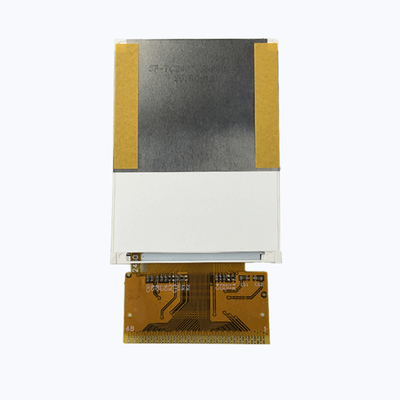

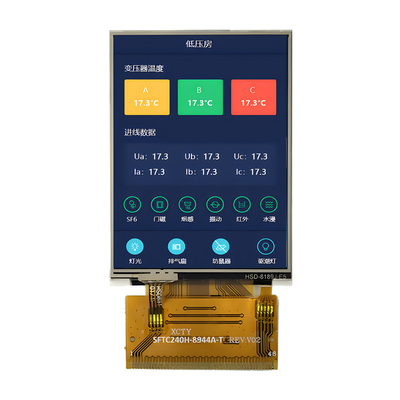

Resistive Touchscreen TFT LCD 2,4 Zoll MCU&RGB Schnittstelle Produktbild
