Produktdetails:
|
| Erzeugnis: | 4,3 Zoll TFT LCD-Anzeige | Entschließung: | Pixel 480x800 |
|---|---|---|---|
| Schnittstelle: | RGB-Bild | Sichtrichtung: | Alle Blickwinkel (IPS) |
| Berührungsbildschirm: | Mit widerstrebendem Touch Screen | Oberflächenhelligkeit: | 300 cd/m2 (anpassbar) |
| Treiber-IC: | Htz. | Fahren von Spannung: | 2,8 V |
| Betriebs-Temp.: | -20°C bis +70°C | Speichertemperatur.: | -30°C bis +80°C |
| Verbindung: | ZIF FPC (anpassbar) | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 480x800 IPS TFT-LCD-Display,Portrait-Typ IPS TFT-LCD-Display,RGB-Schnittstelle IPS TFT-LCD-Display |
||
4.3 Zoll IPS TFT 480X800 LCD-Display, Porträttyp 4,3 Zoll RGB-Schnittstelle TFT Produkt Einführung
Kurzer Überblick über das Produkt
Größe: 4,3 Zoll IPS TFT-Display
Auflösung: 480 x 800 Punkte
Ansichtsrichtung: IPS alle Blickwinkel
¢ Schnittstelle: RGB
¢Treiber-IC: HX8369
¢ Kontrollgremium: Nein
¢Helligkeit (cd/m2): 300
Touchscreen: Resistives Touch-Panel
Beschreibung des Produkts
Dieses grafische TFT-Display-Modul ist ein 4,3-Zoll-Diagonal-Full-Colour-TFT.mit einem integrierten widerstandsfähigen Touchscreen, der an den Hauptschalter für das Display angeschlossen wird.
Dieses LCD TFT verfügt über einen eingebauten Controller und 2,8 V Einzelspannung für Versorgung und Logik.
Das Modul zeigt alle Informationen in Farbe.
Produktinformationen
| Produkt: | 4.3 Zoll TFT-LCD-Display |
| Die Entschließung: | 480x800 Pixel |
| Schnittstelle: | RGB-Bild |
| Blickrichtung: | Alle Blickwinkel (IPS) |
| Berührungsschirm: | mit resistivem Touchscreen |
| Oberflächenleuchtigkeit: | 300 Cd/m2 (anpassbar) |
| Fahrer-IC: | Htz. |
| Antriebsspannung | 2.8 V |
| Betriebstemperatur: | -20°C bis +70°C |
| Lagertemperatur: | -30°C bis +80°C |
| Verbindung: | ZIF FPC (anpassbar) |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
4.3 Zoll IPS TFT 480x800 LCD-Display, Porträttyp 4,3 Zoll RGB-Schnittstelle TFT Zeichnung des Produkts
Definition von Pin
| Nein, nicht wirklich. | Pin-Name | Eingang und Ausgang | Beschreibung |
| 1 | GND | Ich... | Boden |
| 2 | LEDA | O | LED-Anode |
| 3 | LEDK | O | LED-Kathode |
| 4 | VCC | Ich... | Stromversorgung 2.8V Spannung |
| 5 | Zulassung | Ich... | Stromversorgung 2.8V/1.8V Spannung |
| 6 | SDO | Ich... | Serielle Eingabe |
| 7 | SDI | Ich... | Serieneingangssignal |
| 8 | GND | Ich... | Boden |
| 9 | SCL_WR | Ich... | Lesen von Stroboskop-Signal-Eingabe-Pin |
| 10 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 11 | NC | Ich... | NC |
| 12 | Zurücksetzen | Ich... | LCM-Eingangssignal zurücksetzen |
| 13 bis 20 | R0-R7 | Eingang und Ausgang | Anzeige von Daten E/A |
| 21 bis 28 | G0-G7 | Eingang und Ausgang | Anzeige von Daten E/A |
| 29 bis 36 | B0-B7 | Eingang und Ausgang | Anzeige von Daten E/A |
| 37 | DE | Ich... | Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle |
| 38 | GND | Ich... | Boden |
| 39 | PLK | Ich... | Punktuhrsignal für den Betrieb der RGB-Schnittstelle |
| 40 | GND | Ich... | Boden |
| 41 | HS | Ich... | Linienhorizontales Synchronisierungssignal |
| 42 | VS | Ich... | Bildvertikaler Synchronisationssignal |
| 43 | Identifizierung | - | - |
| 44 | PWM | Ich... | Dieser Pin ist mit dem externen LED-Treiber verbunden. |
| 45 bis 46 | GND | Ich... | Boden |
| 47 | Zwei Jahre | O | Touch-Panel-Pin |
| 48 | XL | O | Touch-Panel-Pin |
| 49 | YD | O | Touch-Panel-Pin |
| 50 | XR | O | Touch-Panel-Pin |
| 51 | GND | Ich... | Boden |
Gleichspannungsmerkmale
| Artikel | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
| Betriebsspannung | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Versorgungsstrom | IDD | - | - | 5 | mA | VDD = 2,8 V, Ta = 25 °C |
| Eingangsspannung | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Eintrittsdurchfluss | IIL | - Einer.0 | - | 1.0 | mA | VIN=VDD oder VSS |
Anmerkung: Eine Spannung von mehr als 0 V kann das Modul beschädigen.
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
Anmerkung |
| Versorgungsspannung | Vf | - | 25.6 | - | V | Wenn=20 mA | - |
| Versorgungsstrom | Wenn | - | 20 | - | mA | - | - |
| Umkehrspannung | - Ich weiß. | - | - | 5 | V | - | |
| Leistungsausfall | Pd | - | - | - | mW | - | |
| Lichtstärke für LCM |
- |
- | 300 | - | Cd/m2 | Wenn=20mA | - |
| Einheitlichkeit für LCM | - | 80 | - | - | In % | Wenn=20 mA | - |
| Hintergrundlichtfarbe | Weiß | ||||||
Optische Eigenschaften
| - Nein. Ich weiß nicht. | Artikel 1 Buchstabe a | Symbol | Bedingungen | Spezifikation | Einheit | |||
| Min. | Typ | Maximal | ||||||
| 1 | Reaktionszeit | Tr+Tf | 25°C | - | 15 | - | Frau. | |
| 2 | Übertragbarkeit (mit PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | Kontrastrate | Die |
θ=0, Normaler Blickwinkel |
- | 250 | - | - | |
| 4 |
Beobachtung Winkel
|
- Ich weiß. | θR | Zinssätze | - | 80 | - | Der Grad |
| θL | - | 80 | - | |||||
| Ich weiß. | Θ+ | - | 80 | - | ||||
| - Das ist... | - | 80 | - | |||||

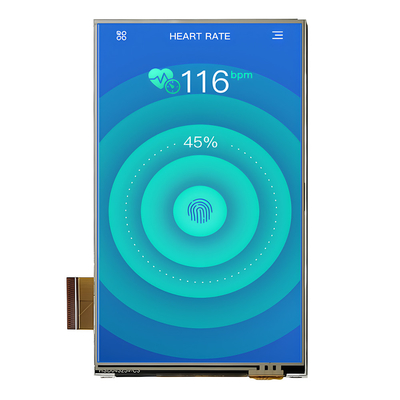

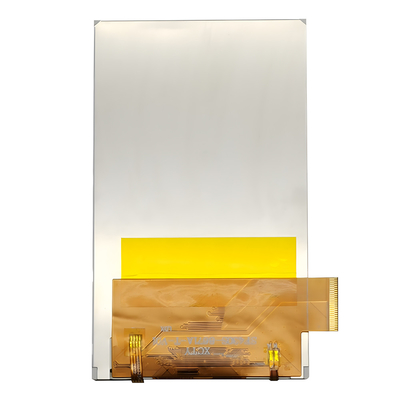

4.3 Zoll IPS TFT 480x800 LCD-Display, Porträttyp 4,3 Zoll RGB-Schnittstelle TFT Produktbild
TFT-LCD-Displaymodulhersteller - mehr als 300 TFT-Standardprodukte erhältlich
SAEF Technology ist ein weltweit führender Hersteller von TFT-LCD-Displays mit Sitz in China.22" rund, 1,28" rund,1.44", 1.54", 1.77"Kleiner", "Kleiner", "Kleiner", "Kleiner", "Kleiner", "Kleiner", "Kleiner", "Kleiner", "Kleiner"15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" und 28" TFT (Diagonale Größe des aktiven Bereichs) usw. Auf dieser Website sind mehr als 300 TFT-Standardmodelle aufgeführt;Weiterhin, ist es annehmbar, dass fast jeder Artikel aus den Standardartikeln abgeleitet wird, um den Anforderungen der Kunden gerecht zu werden.
SAEF-TFT-Displays sind nach Industriestandards qualifiziert, darunter Standard-TFT-LCD-Module, IPS-TFT, TFT-LCD mit hoher Helligkeit (sonnenlichtlesbares Display), TFT-Panels mit Steuerplatten,Strichtyp TFT, Wide Temperature TFT LCD. Diese Displays umfassen Landschafts- oder Porträtmodi.SAEF TFT-LCD-Displays sind in verschiedenen Auflösungen erhältlich, sowie Touchscreenoptional in Resistive- und Projektivkapazität (PCAP-Touchscreen) -TechnologieViele unserer TFT-Displaymodule verfügen über mehr als eine Schnittstelle, einschließlich MCU, RGB, TTL, LVDS und MIPI DSI.SAEF TFT-Module eignen sich hervorragend für eine Reihe von Anwendungen, einschließlich der industriellen Steuerung, Kaffeemaschine, medizinische Ausrüstung, POS-System, Automatisierung, GPS-Navigator, Weißwaren, Energiesteuerung, Telekommunikation, medizinische Ausrüstung usw.
