3.2 Zoll IPS TFT LCD 480x800 Pixel, 3,2 Zoll LCD Bildschirm RGB Schnittstelle Produkt Einführung
Das SF-TC320S-9951H-N ist ein 3,2-Zoll-TFT-LCD-Displaymodul im Portraitmodus mit einer Helligkeit von 350 cd/nits (typischer Wert) und einem Kontrastverhältnis von 500:1 (typischer Wert).Die Stromversorgungsspannung (VCC) für die Antriebsleistung des LCD-Panels beträgt 2.6V bis 3.3V.Dieses 3,2-Zoll-TFT-System des IPS-LCD-Types kann bei Temperaturen zwischen -20 °C und +70 °C arbeiten; seine Lagertemperatur liegt zwischen -30 °C und +80 °C.
Das 3,2-Zoll-TFT-LCD-Display ist ein kleines Anzeigemodul, das für eine Vielzahl von Anwendungen geeignet ist, einschließlich
Geräte des Internets der Dinge (IoT): geeignet für die Integration in IoT-Geräte wie intelligente Heimsysteme und industrielle Steuerungssysteme.
Medizinische Geräte: Ideal für den Einsatz in tragbaren Defibrillatoren, Insulinpumpen und anderen medizinischen Überwachungs- und Diagnosegeräten.
Industrieautomation: Perfekt für den Einsatz in Maschinensteuerungssystemen, Prozesssteuerungssystemen und Überwachungssystemen innerhalb der Industrieautomation.
Gaming: Geeignet für die Integration in Spieleanwendungen wie Handheld-Spielekonsolen.
Diese Anwendungen stellen nur einige Beispiele für die vielfältigen Anwendungsmöglichkeiten für ein 3,2-Zoll-TFT-Display dar.Die spezifische Verwendung hängt von den Anforderungen des Produkts und den gewünschten Eigenschaften und Leistungen des Displays ab..
Eigenschaften
- Dieses 3,2-Zoll-TFT-LCD-Display hat eine Auflösung von 480x800 Pixel (480 horizontalen x 800 vertikalen Pixel Array)
- Dieses 3,2-LCD-Display-Modul ist mit einer HX8369-Treiber-IC-Funktion ausgestattet und unterstützt eine RGB-Schnittstelle.
- Dieses 3,2-Zoll-TFT-Display verfügt über eine Stromversorgungsspannung (Vdd) von 2,6 V bis 3,3 V (typischer Wert von 2,8 V).
- Dieser 3,2-Zoll-LCD-Bildschirm ist ein IPS-Display mit einem vollen Blickwinkel von 85/85/85/85 max.
- Dieses 3,2-Zoll-Portrait TFT SF-TC320S-9951H-N wird im vertikalen Modus mit einer Helligkeit von 350 Nits angezeigt und kann nach Kundenanforderungen auf 1000 Nits angepasst werden.
- Dieser 3,2-Zoll-LCD-Bildschirm kann bei Temperaturen zwischen -20 °C und +70 °C betrieben werden; seine Lagertemperatur liegt zwischen -30 °C und +80 °C.
- Egal, ob in Innen- oder Außenbereichen, kann dieses 3,2-Zoll-TFT-LCD-Display unterschiedliche Anzeigeanforderungen erfüllen.
Produktinformationen
| Produkt: |
3.2" IPS-TFT-LCD |
| Die Entschließung: |
480x800 Pixel |
| Schnittstelle: |
RGB-Schnittstelle |
| Berührungsschirm: |
Ohne Touchscreen |
| Verbindung: |
ZIF FPC |
| Fahrer-IC: |
mit einer Breite von nicht mehr als 20 mm |
| Blickrichtung: |
IPS Alle Blickwinkel |
| Nummer des Pins: |
39 Stifte |
| Oberflächenleuchtigkeit: |
350 Cd/m2 |
| Betriebstemperatur: |
-20°C bis +70°C |
| Lagertemperatur: |
-30°C bis +80°C |
| Einhaltung der Vorschriften: |
REACH- und RoHS-konform |
3.2 Zoll IPS TFT LCD 480x800 Pixel, 3,2 Zoll LCD Bildschirm RGB Schnittstelle Produktzeichnung
Definition von Pin
| Nein, nicht wirklich. |
PIN-Name |
Eingang und Ausgang |
Beschreibung |
| 1 |
GND |
Ich... |
Boden |
| 2 |
Zulassung |
Ich... |
Stromversorgung 2.8V/1.8V Spannung |
| 3 |
VCC |
Ich... |
Stromversorgung 2.8V Spannung |
| 4 |
CS |
Ich... |
Eingangspin für das Chipwahlsignal |
| 5 |
SCL |
Ich... |
SPI-Uhrsignal |
| 6 |
SDA |
Eingang und Ausgang |
SPI-Schnittstellen-Eingabe-/Ausgabe-Pin |
| 7 |
Zurücksetzen |
Ich... |
LCM-Eingangssignal zurücksetzen |
| 8 |
ENABLE |
Ich... |
Eingabedaten aktivieren |
| 9 |
Die Mitgliedstaaten |
Ich... |
Clock Signal, um jedes Datum auszuprobieren |
| 10 |
HSYNC |
Ich... |
Horizontales Synchronisierungssignal |
| 11 |
VSYNC |
Ich... |
Vertikal synchronisierendes Signal |
| 12 bis 17 |
B0-B5 |
Eingang und Ausgang |
Anzeige von Daten E/A |
| 18 bis 23 |
G0-G5 |
Eingang und Ausgang |
Anzeige von Daten E/A |
| 24 bis 29 |
R0-R5 |
Eingang und Ausgang |
Anzeige von Daten E/A |
| 30 |
NC |
- |
Geöffnet |
| 31 |
LED-K |
O |
LED-Kathode |
| 32 |
NC |
- |
Geöffnet |
| 33 |
LED-A |
O |
LED-Anode |
| 34 |
NC |
- |
Geöffnet |
| 35 |
XL |
Ich... |
Touch-Panel-Pin |
| 36 |
XR |
Ich... |
Touch-Panel-Pin |
| 37 |
Zwei Jahre |
Ich... |
Touch-Panel-Pin |
| 38 |
YD |
Ich... |
Touch-Panel-Pin |
| 39 |
GND |
Ich... |
Boden |
Maximale absolute Grenze
| Artikel |
Symbol |
Wert |
Einheit |
| Stromversorgungsspannung für Logik |
VDD |
0.3 bis 4.6 |
V |
| Eingangsspannung |
Wein |
VDD+0.3 |
V |
| Betriebstemperatur |
Topr |
- 20 bis 70 |
°C |
| Lagertemperatur |
Tstg |
- 30 bis 80 |
°C |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel |
Symbol |
Min. |
TYP |
Maximal |
Einheit |
Prüfung
Die Situation
|
Anmerkung |
| Versorgungsspannung |
Vf |
|
19.2 |
|
V |
Wenn= 20 mA |
- |
| Versorgungsstrom |
Wenn |
- |
15 |
20 |
mA |
- |
- |
| Umkehrspannung |
- Ich weiß. |
- |
- |
5 |
V |
- |
|
| Leistungsausfall |
Pd |
- |
288 |
- |
mW |
- |
|
| Lichtstärke für LCM |
-
|
280 |
350 |
- |
Cd/m2 |
Wenn= 20 mA |
- |
| Einheitlichkeit für LCM |
- |
80 |
- |
- |
In % |
Wenn= 20 mA |
- |
| Hintergrundlichtfarbe |
Weiß |
Optische Eigenschaften
| - Nein. Ich weiß nicht. |
Artikel 1 Buchstabe a |
Symbol |
Bedingungen |
Spezifikation |
Einheit |
Anmerkung |
| Min. |
Typ |
Maximal |
| 1 |
Reaktionszeit |
Tr+Tf |
25°C |
- |
25 |
- |
Frau. |
(1) (2) |
| 2 |
Übertragbarkeit (mit PL) |
T ((%) |
- |
- |
6.1 |
- |
- |
- |
| 3 |
Kontrastrate |
Die |
θ=0,
Normaler Blickwinkel
|
400 |
500 |
- |
- |
(1) (3) |
| 4 |
Beobachtung
Winkel
|
- Ich weiß. |
θR |
Zinssätze |
|
80 |
- |
Der Grad |
- |
| θL |
|
80 |
- |
| Ich weiß. |
Θ+ |
|
80 |
- |
| - Das ist... |
|
80 |
- |

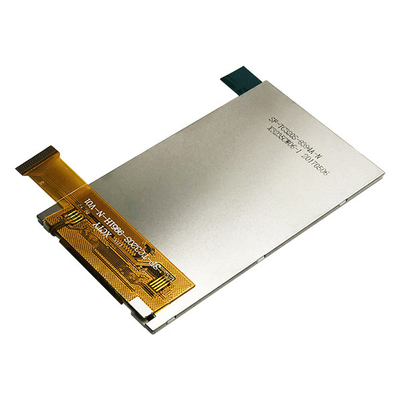

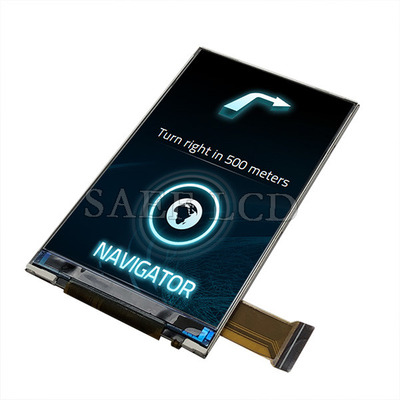

3.2 Zoll IPS TFT-LCD 480x800 Pixel, 3,2 Zoll LCD-Bildschirm RGB-Schnittstelle Produktbild
