Produktdetails:
|
| Erzeugnis: | 16x2 COG-Zeichen LCD-Display | Zeichen / Spalten: | 16 Zeichen x 2 Zeilen |
|---|---|---|---|
| Lcd-Typ: | FSTN, negativ, übertragbar | Optik: | Um 12 Uhr. |
| Umriss Dim.: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (mm) | Sichtbereich: | 36 ((H) x 10 ((V) (mm) |
| Punktgröße: | 0.365 ((H) x 0,375 ((V) (mm) | Dot Pitch: | 0.385(H) x 0,395(V) (mm) |
| Fahrmethode: | 1/16 Arbeitszeitraum, 1/5 Bias | Betriebstemperatur: | -10°C bis +60°C |
| Lagertemperatur: | -20 °C bis +70 °C | Nummer des Pins: | 11 Stifte |
| Steuerung: | ST7032 oder gleichwertig | Schnittstelle: | Schnittstelle der IIC MPU |
| Verbindungsstück: | ZIF FPC | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 16x2 Zeichen COG LCD-Display,COG-LCD-Display mit 3,3 V |
||
1602 COG Zeichen-LCD-Modul, LCD 16x2 Zeichenanzeige Produkt Einführung
SAEF Technology SF1602JR-269 ist ein monochromes COG 16X2-Charakter-LCD-Display-Modul. Es ist mit einem ST7032-Controller oder einem gleichwertigen IC ausgestattet und unterstützt I2C- und MPU-Schnittstellen.Die Leistungsspannung des SF1602JR-269 Zeichenbildschirm-LCD-1602-Moduls beträgt 3.3V (typischer Wert). Es verfügt über weiße LED-Hintergrundbeleuchtung, blaue und gelbgrüne LED-Hintergrundbeleuchtung Optionen. SF1602JR-269 ist der FSTN-Übertragungsnegativmodus.Es kann bei Temperaturen von -10 °C bis +60 °C arbeitenDas Speichertemperaturbereich beträgt -20 °C bis +70 °C. Dieses LCD-Modul verfügt zunächst nicht über einen Touch, aber das Touchpanel ist anpassbar.Kartenleser, Sensoren, POS-Terminals, Bargeldleser, Handheld-Geräte, medizinische Analysatoren und mehr.
Eigenschaften:
1Die äußeren Abmessungen dieses 16x2 Zeichen LCD-Displays sind 40,9x20,9x5,3 mm, mit 16 Zeichen x 2 Linien.
2Dieses 16x2 COG-LCD-Monokome-Display unterstützt IIC- und MPU-Schnittstellen.
3Der Leistungsstrom dieses 1602 COG-LCD beträgt 160 uA (maximal 230 uA).
4Das 16x2 Zeichenmodul funktioniert gut in der Sichtrichtung 12 Uhr.
5Dieser COG 1602 LCD ist eine kostengünstige Version, mit niedrigem Preis und hoher Bildschirmleistung.
6. Dieser 1602 Character COG LCD kommt mit verschiedenen Hintergrundbeleuchtung Farboptionen, darunter weiß, gelb grün, Bernstein, blau und mehr.
7Dieses 16x2 LCD-Display verfügt über eine ZIF-FPC-Verbindungsmethode und die Länge des FPCs kann angepasst werden, wodurch es einfach zu entwerfen und zu installieren ist.
Produktionsinformationen:
| Produkt: | 16x2 COG Zeichen LCD-Display |
| LCD-Typ | FSTN, negativ, übertragbar |
| Zeichen / Spalten: | 16 Zeichen x 2 Zeilen |
| Optik: | Um 12 Uhr. |
| Umriss Dim.: | 40.9(H) X 20.9(V) X 5.3(T) (mm) |
| Sichtbereich: | 36 ((H) X 10 ((V) (mm) |
| Punkt Pitch: | 0.385(H) X 0,395(V) (mm) |
| Punktgröße: | 0.365 ((H) X 0,375 ((V) (mm) |
| Fahrmethode: | Die Bibel, 1/16 |
| Betriebstemperatur: | -10°C bis +60°C |
| Lagertemperatur: | -20°C bis +70°C |
| Steuerung: | ST7032 oder gleichwertig |
| Anschluss: | ZIF FPC |
| Nummer des Pins: | 11 Stifte |
| Schnittstelle: | IIC-MPU-Schnittstelle |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
1602 COG Zeichen-LCD-Modul, LCD 16x2 Zeichenanzeige Produktzeichnung
Definition von Pin:
Pin1 CAP1N für Spannungshöherungsschaltung (VDD-VSS), Außenkondensator ca. 0.1u~4.7uf
Pin2 CAP1P für Spannungshöherungsschaltung (VDD-VSS), Außenkondensator ca. 0.1u~4.7uf
Pin3 VLCD DC/DC Spannungsumrichter.Verknüpfen Sie einen Kondensator zwischen dem Thermostat und dem VIN, wenn der eingebaute Booster verwendet wird.Kontrastregelung
Pin4 VIN-VDD VDD: 2,7 V bis 5,5 V
Die Anschlüsse werden in der Tabelle 1 aufgeführt.
Pin6 SHLS Zement Signale Richtung wählen:
0: Seg1~80 Spaltenadresse 79~0 (umgekehrt)
1: Seg1~80 Spaltenadresse 0~79 ((Normal)
Pin7 SHLC - allgemeine Signalrichtung ausgewählt:
0: Com1~16 Zeile Adresse 15~0 (umgekehrt)
1: Com1~16 Zeile Adresse 0~15 ((Normal)
Pin8 VSS-Basis (0V)
Pin9 SDA In der I2C-Schnittstelle ist DB7 (SDA) die Eingabedaten und DB6 (SCL) die Takt-Eingabe. SDA und SCL müssen sich mit dem I2C-Bus verbinden (I2C-Bus soll einen Widerstand zwischen SDA/SCL und der Leistung des I2C-Busses verbinden)
Pin10 SCL In der I2C-Schnittstelle ist DB7 (SDA) die Eingabedaten und DB6 (SCL) die Takt-Eingabe. SDA und SCL müssen sich mit dem I2C-Bus verbinden (I2C-Bus soll einen Widerstand zwischen SDA/SCL und der Leistung des I2C-Busses verbinden)
Pin11 XRESET Externer Reset-Pin. Nur wenn die Energie beim Reset verwendet wird, muss der XRESET-Pin an VDD befestigt sein.

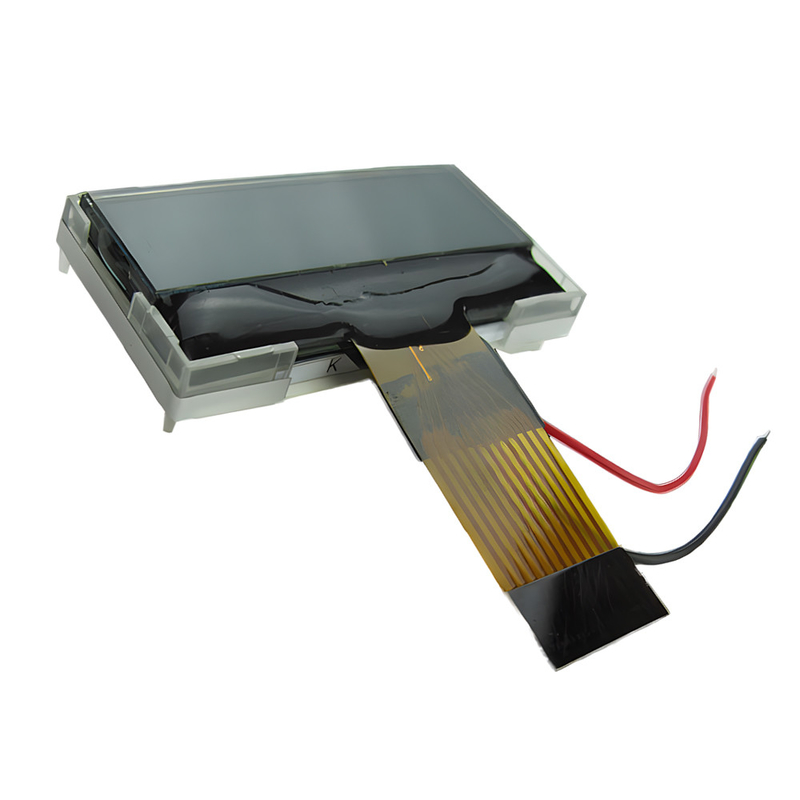

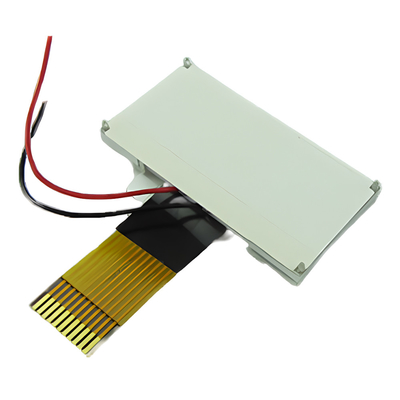

1602 COG Zeichen-LCD-Modul, LCD 16x2 Zeichenanzeige Produktbild
