Produktdetails:
|
| Produkt: | 4 Zoll IPS TFT-LCD | Entschließung: | 540x1080 Pixel |
|---|---|---|---|
| Sichtrichtung: | IPS Alle Blickwinkel | Berührungsschirm: | ohne Widerstand und PCAP Optional |
| Abdeckungs-Linse: | Kann angepasst werden | Oberflächenhelligkeit: | 350 cd/m2 (anpassbar) |
| Schnittstelle: | MIPI (anpassbar) | Nummer des Pins: | 30 Stifte |
| Verbindung: | Typ des Steckers (anpassbar) | Treiber-IC: | ST7703 |
| Betriebs-Temp.: | -20°C bis +70°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 4 Zoll IPS TFT LCD,540x1080 IPS TFT LCD,30 Zoll TFT LCD Pin 4 |
||
4 Zoll 540x1080 hohe PPIIPSTFT LCD ST7703S MIPI Schnittstelle Produkt Einführung
SAEF TECHNOLOGY SF-TO400AS-8986A-N ist ein 4-Zoll-Full-TFT-LCD-Display mit 540 (RGB) X 1080 Punkten (540 horizontalen x 1080 vertikalen Pixel-Array).Die Versorgungsspannung (VCC) der LCD-Anzeige ist von 2.4V bis 3.3V, typische Spannung ist 2.8V. und unterstützt MIPI-Schnittstelle. Es kann in eingebetteten Systemen, Automatisierung, GPS, medizinischer Ausrüstung, Industriegerät, Smart Home,Sicherheitsausrüstung, die eine TFT-Anzeige in hoher Qualität und farbenfrohem Bild erfordert.
Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. ist ein IPS-LCD-Typ (IPS bedeutet In-Plane Switching) TFT mit Helligkeit 350 cd/m2 (typischer Wert). Die Helligkeit kann angepasst werden, um 1000 nits zu erreichen. Bitte kontaktieren Sie unseren Vertrieb für weitere Details.Es kann bei Temperaturen von -20°C bis +70°C betrieben werdenDie Lagertemperaturen liegen zwischen -30°C und +80°C.
Produktmerkmale
| Produkt: | 4 Zoll IPS TFT-LCD | Die Entschließung: | 540x1080 Pixel |
|---|---|---|---|
| Blickrichtung: | IPS Alle Blickwinkel | Berührungsschirm: | Ohne, resistent und PCAP Optional |
| Abdeckungsglas: | Anpassbar | Oberflächenleuchtigkeit: | 350 Cd/m2 (anpassbar) |
| Schnittstelle: | MIPI (anpassbar) | Nummer des Pins: | 30 Stifte |
| Verbindung: | Verbindungsart (anpassbar) | Fahrer-IC: | Die in Absatz 1 genannten Bedingungen gelten nicht. |
| Betriebstemperatur: | -20°C bis +70°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Warum Sie uns wählen
1Wir bieten LCD-Display-Kustomlösung
Hat Ihr Produkt spezielle Anforderungen an die Anwendung, elektrische Spezifikationen, optische Spezifikationen, Berührungsmerkmale oder mechanische Abmessungen, die maßgeschneiderte Displays erfordern?SAEF kann Ihren individuellen LCD-Anforderungen entsprechen.
2. Gesamtlösungen für Touchscreen und Display
Sind Sie besorgt über die Montage des Touch- und Display-Bildschirms?SAEF kann kundenspezifische und standardmäßige Touchscreen-Lösungen einschließlich Resistive und Capacitive Multi-Touch-Lösungen einschließlich Luft- und Optikbindungsdienstleistungen bereitstellen..
3- Verpflichtung zur Qualitätssicherung
SAEF ist nach ISO9001:2015 und ISO14000 qualifiziert und erfüllt die RoHS, REACH und andere Umweltvorschriften auf den globalen Märkten.Zuverlässigkeits- und Alterungstests.
4. Langfristige Versorgung
Unter normalen Umständen können die von uns empfohlenen Produkte für mehr als 5 Jahre geliefert werden.Wir machen im Voraus alternative Pläne, um Ihre langfristigen Versorgungsbedürfnisse zu gewährleisten..
4 Zoll 540x1080 hohe PPIIPSTFT LCD ST7703S MIPI-Schnittstelle Produktzeichnung
| Nein | SYMBOL | Funktion |
| 1 | RST_LCM | Dieses Signal wird das Gerät zurücksetzen und es muss angewendet werden, um den Chip richtig zu initialisieren. |
| 2 | TE_LCM | Das Tearing-Effekt-Signal wird verwendet, um die MCU mit dem Schreibspeicher zu synchronisieren. |
| 3 | GND | Stromversorgung |
| 4 | TDP0 | MIPI-Datenstraße |
| 5 | TDN0 | MIPI-Datenstraße |
| 6 | GND | Stromversorgung |
| 7 | TDP1 | MIPI-Datenstraße |
| 8 | TDN1 | MIPI-Datenstraße |
| 9 | GND | Stromversorgung |
| 10 | TDP2 | MIPI-Datenstraße |
| 11 | TDN2 | MIPI-Datenstraße |
| 12 | GND | Stromversorgung |
| 13 | TDP3 | MIPI-Datenstraße |
| 14 | TDN3 | MIPI-Datenstraße |
| 15 | GND | Stromversorgung |
| 16 | TCP | MIPI Clk |
| 17 | TCN | MIPI Clk |
| 18 | GND | Stromversorgung |
| 19 | Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung von Leistungsgütern. | Stromversorgung für das I/O-System. |
| 20 | LEDA | LED-Anode |
| 21 | LEDK | LED-Kathode |
| 22 | ID1 | Identifizierung |
| 23 | NC | NC |
| 24 | VDD2V8 | Stromversorgung für Analog, VDD=2,5 V~3,3 V. |
| 25 | NC | NC |
| 26 | SDA_CTP | I2C-Datensignal des Touch-Panels; wenn nicht verwendet, lassen Sie diesen Pin offen. |
| 27 | SCL_CTP | I2C-Uhrsignal des Touch-Panels; wenn nicht verwendet, lassen Sie diesen Pin offen. |
| 28 | EINT_CTP | Unterbrechen Sie das Signal an den Hauptprozessor des Touch Panels; wenn nicht verwendet, lassen Sie diesen Pin offen. |
| 29 | RST_CTP | System-Reset von Touch-Panel; Wenn nicht verwendet, lassen Sie diesen Pin offen. |
| 30 | VDD2.8_CTP | Stromversorgung für Analog, VDD=2,4 V~3,3 V. |
| Artikel | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit | |
| Versorgungsspannung | Stromversorgung | VDD | - Oh, nein.3 | +4.6 | V |
| Analog | - Ich weiß. | - Ich weiß. | - Ich weiß. | V | |
| Zwischenzeit | IOVDD | - Oh, nein.3 | +4.6 | V | |
| Eingangsspannung | Vi | - Oh, nein.3 | IOVDD+0.3 | V | |
| Lagertemperatur | TStg | - 30 | +70 | oC | |
| Betriebstemperatur | TAufnahme | - 20 | +60 | oC | |
| Lagereinheit | HStg | 10 | Anmerkung 1 | % RH | |
| Betriebsfeuchtigkeit | HAufnahme | 10 | Anmerkung 1 | % RH | |
| Artikel | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
| Versorgungsspannung | Stromversorgung | VDD | 2.4 | 2.8 | 3.3 | V |
| Analog | VCI | 2.4 | 2.8 | 3.3 | V | |
| Zwischenzeit | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| Logik Niedrige Eingabevoltage | VIL | -0.3IOVDD | - Ich weiß. | 0.3IOVDD | V | |
| Logik Hohe Eingangsspannung | HIV | 0.7IOVDD | - Ich weiß. | IOVDD | V | |
| Logik Niedrige Ausgangsspannung | VOL | - Ich weiß. | - Ich weiß. | 0.2IOVDD | V | |
| Logik Hohe Ausgangsspannung | VOH | 0.8IOVDD | - Ich weiß. | - Ich weiß. | V | |
| Aktueller Verbrauch | Normale Anzeige | IVDD | - Ich weiß. | 50 | - Ich weiß. | mA |
| Standby-Modus | IVDD | - Ich weiß. | 30 | - Ich weiß. | uA | |
| Bildfrequenz | fFR | - Ich weiß. | 60 | - Ich weiß. | Hz | |
Optische Spezifikationen
| Hintergrundlicht eingeschaltet (Übertragungsmodus) | Artikel | Symbol | Die Situation | Spezifikation | Einheit | |||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | ||||||
|
Leuchtstärke eingeschaltet OberflächeIch...f= 20 mA) |
Lv |
Normalerweise. Ansehen Winkel θX= θY= 0o |
- |
350 |
- |
cd/m2 |
||
| Kontrastverhältnis | Zinssatz | - | 600 | - | - | |||
| Reaktionszeit | TR | - | 10 | 20 |
m |
|||
| TF | - | - | 20 | 30 | ||||
|
Chromatische Übertragbarkeit |
Rot | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| Grün | XG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| Blau | XB | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| Weiß | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
|
Beobachtung Winkel |
Horizontale | θX+ |
Zentrum CR≥10 |
- | 80 | - |
- Ich weiß nicht. |
|
| θX- | - | 80 | - | |||||
| Vertikal | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC-Verhältnis (Gamut) | - | - | - | 60 | - | % | ||

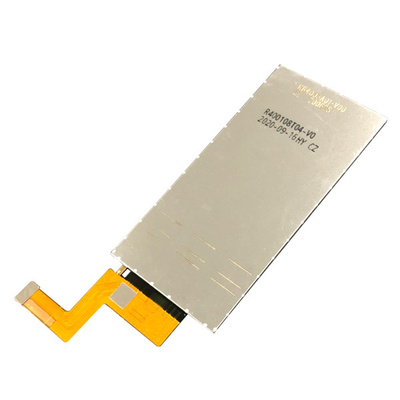

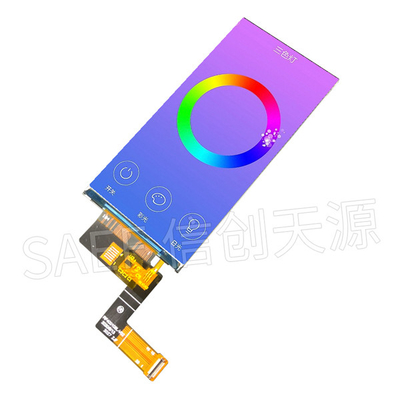

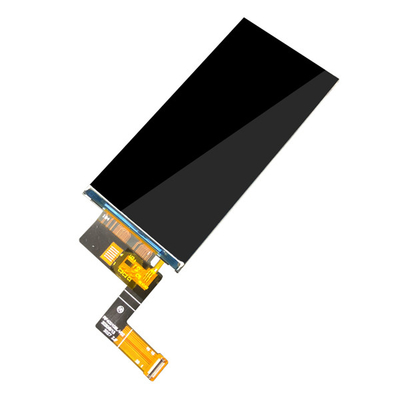

4 Zoll 540x1080 hohe PPIIPSTFT LCD ST7703S MIPI-Schnittstelle Produktbild
