Produktdetails:
|
| Erzeugnis: | 3.97 Zoll (4") TFT-Bildschirm | Entschließung: | 480 x 800 Punkte |
|---|---|---|---|
| Steuerungssysteme: | NT2Equivalent NT2Equivalent | Umriss Dim.: | 57.14x96.85x2.2 mm |
| Berührungsschirm: | Ohne Touchscreen (optional) | Abdeckungs-Glas-Maß: | Anpassbar |
| Sichtrichtung: | IPS Alle Blickwinkel | Schnittstelle: | SPI + RGB 24 Bit (anpassbar) |
| Verbindung: | Stecker (anpassen) | Nummer des Pins: | 51 Stifte (anpassbar) |
| Oberflächenhelligkeit: | 400 cd/m2 (Nits) | Typ der Hintergrundbeleuchtung: | Weiße LED |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 480x800 IPS TFT LCD,24 Bits IPS TFT LCD,3 |
||
4" (3,97") 480x800 TFT LCD-Bildschirm SPI RGB 24 Bits Schnittstelle IPS NT35510 Anzeige
TFT 4 Zoll WVGA SPI und RGB LCD Bildschirm Beschreibung
1. SF-TC397B-8774C-N ist ein TFT-LCD-Modul mit einer diagonalen Größe von 3,97 ′′ (4,0 ′′), WVGA 480x800, vollfarbigem TFT-LCD-Display, es kann mit resistivem Touchscreen oder PCAP ausgelegt werden,Unsere Teilnummern sind SF-TC397B-8774C-T und SF-TC397B-8774C-CT.
2Dieses Modul unterstützt SPI und RGB 24-Bit-Interface. Das Modell SF-TC397B-8774C-N hat eine Moduldimension von 57,14*96,85 mm und eine Aktive Flächengröße von 51,84 x 86,40 mm.SF-TC397B-8774C-N ist mit dem Steuergerät NT35510 auf dem Modul integriertDas IPS TFT-Modul ist ein LCD-Modul im Portraitmodus mit einer Leuchtdichte von 400 cd/m2.Wenn Sie es als Porträtmodus verwenden oder die Helligkeit anpassen möchtenFür weitere technische Unterstützung kontaktieren Sie uns. Die Oberflächenhelligkeit kann auf 1000 cd/m2 (Nits) erreicht werden.
Mechanische Spezifikation
| Artikel | Spezifikation | Einheit |
| Anzeigegröße | 3.97 | Zoll |
| Ausdrucksdimensionen | 57.14 mal 96,85 mal 2.2 | mm |
| Treiber-IC | NT1 Verbraucherrecht | - |
| Schnittstellenart | RGB-24Bit | - |
TFT 4 Zoll WVGA SPI und RGB LCD Bildschirmzeichnung
![]()
![]()
Beschreibung des Pins
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 | LEDK | O | LED-Kathode |
| 2 | LEDA | O | LED-Anode |
| 3 | Zwei Jahre | Ich... | Touch-Panel-Eingabezeichen |
| 4 | XL | Ich... | Touch-Panel-Eingabezeichen |
| 5 | YD | Ich... | Touch-Panel-Eingabezeichen |
| 6 | XR | Ich... | Touch-Panel-Eingabezeichen |
| 7 | GND | Ich... | Boden |
| 8 | VCI | Ich... | Stromversorgung 2.8V Spannung |
| 9 | NC | - | Geöffnet |
| 10 | Zulassung | Ich... | Stromversorgung 1,8 V Spannung |
| 11 | TE | Ich... | Ausgang der Trennwirkung |
| 12 | SDO | - | SPI-Schnittstellen-Eingabe-/Ausgabe-Pin |
| 13 | SDI | Ich... | SPI-Schnittstellen-Eingabe-/Ausgabe-Pin |
| 14 | WR/SCL | - | SPI-Uhrsignal |
| 15 | CSX | Ich... | Eingangspin für das Chipwahlsignal |
| 16 | RESX | Ich... | LCM-Eingangssignal zurücksetzen |
| 17 bis 40 | Der Wert der Verbrennung ist zu messen. | Eingang und Ausgang | Anzeige von Daten E/A |
| 41 | ENABLE | Ich... | Datenaktivierungssignal im RGB-I/F-Modus 1. |
| 42 | Die Mitgliedstaaten | Ich... | Clock Signal, um jedes Datum auszuprobieren |
| 43 | HSYNC | Ich... | Horizontales Synchronisierungssignal |
| 44 | VSYNC | Ich... | Vertikal synchronisierendes Signal |
| 45 | LEDPWM | Ich... | Dieser Pin ist mit dem externen LED-Treiber verbunden. |
| 46 | LWDON | Ich... | Wird verwendet, um die externe LED-Hintergrundbeleuchtung einzustellen. |
| 47 | RS | Ich... | Signal auswählen |
| 48 | Forschung und Entwicklung | Ich... | Lesen von Stroboskop-Signal-Eingabe-Pin |
| 49 | Immobilien | Ich... | Wählen Sie den Schnittstellenmodus aus |
| 50 | IM1 | Ich... | Wählen Sie den Schnittstellenmodus aus |
| 51 | GND | Ich... | Boden |
Eigenschaften der Hintergrundbeleuchtung
| Artikel | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
Anmerkung |
| Versorgungsspannung | Vf | 25.6 | V | Wenn= 20 mA | - | ||
| Versorgungsstrom | Wenn | - | 20 | - | mA | - | - |
| Umkehrspannung | - Ich weiß. | - | - | 5 | V | - | |
| Leistungsausfall | Pd | - | 512 | - | mW | - | |
| Lichtstärke für LCM |
- |
400 | - | Cd/m2 | Wenn= 20mA | - | |
| Einheitlichkeit für LCM | - | 80 | - | - | In % | Wenn= 20 mA | - |
| Hintergrundlichtfarbe | Weiß | ||||||
Elektrooptische Eigenschaften
| - Nein. Ich weiß nicht. | Artikel 1 Buchstabe a | Symbol | Bedingungen | Spezifikation | Einheit | Anmerkung | |||
| Min. | Typ | Maximal | |||||||
| 1 | Reaktionszeit | Tr+Tf | 25°C | - | 35 | - | Frau. | (1) (2) | |
| 2 | Übertragbarkeit (mit PL) | T ((%) | - | - | 5 | - | - | - | |
| 3 | Kontrastrate | Die |
θ=0, Normaler Blickwinkel |
550 | - | - | - | (1) (3) | |
| 4 |
Beobachtung Winkel
|
- Ich weiß. | θR | Zinssätze | 85 | - | Der Grad | - | |
| θL | 85 | - | |||||||
| Ich weiß. | Θ+ | 85 | - | ||||||
| - Das ist... | 85 | - | |||||||

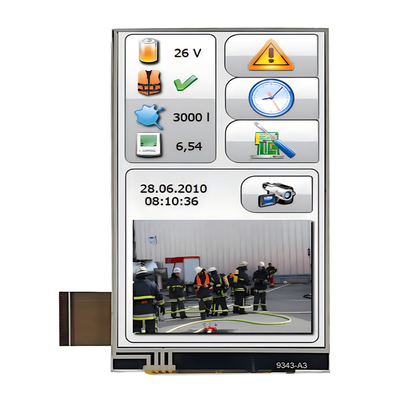

TFT 4" WVGA SPI und RGB LCD Bildschirm Produktbild
![]()
![]()
