Produktdetails:
|
| Schlüsselwörter: | 7 Zoll TFT | Berührungsbildschirm: | CTP ((Kapazitäts-Touchscreen) |
|---|---|---|---|
| Entschließung: | Punkte 1024x600 | Abdeckungs-Glas-Maß: | Kann angepasst werden |
| LCM-Schnittstelle: | Mipi | Oberflächenhelligkeit: | 300cd/m2 |
| Lebensdauer der LED: | 40,000 Stunden | Stifte: | 30 Stifte |
| Sichtrichtung: | Alle Blickwinkel (80/80/80/80) | CTP-Schnittstelle: | I2C |
| Betriebs-Temp.: | – 20℃ zu +70℃ | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | MIPI 7 Zoll TFT LCD-Touch Screen,IPS 7 Zoll TFT LCD-Touch Screen,CTP 7-Zoll-Note tft lcd |
||
TFT-LCD-Modul 7 Zoll 1024x600 MIPI-Schnittstelle IPS mit CTP Produktzeichnung Produkt Einführung
Produktschnelle Details:
1. LCD Größe: 7 ′′ Zoll TFT
2Auflösung: 1024x600
3Blickwinkel: frei
4- Größe: 164x97x2.6mm
5. LCM-Schnittstellentyp: MIPI
6. CTP-Schnittstellenart: I2C
7. Temperatur: Oberste -20°C bis +70°C; Tst -30°C bis +80°C
8. Touch-Panel: Kapazitiver Touch-Bildschirm ((CTP)
SAEF Technology SF-TO700B-8857A-CT ist ein 7-Zoll-IFS-TFT-LCD-Display mit vollem Blickwinkel mit einer Auflösung von QVGA 1024x600 Pixel.und das Abdeckglas ist anpassbar.
Dieses LCD-Modul hat eine Umrissdimension von 164*97*2,6 mm und eine AA-Größe von 154,21x85,92 mm. Dieses 7" TFT-LCD ist mit PCAP ((Capacitive Touch Screen) ausgestattet.SF-TO700B-8857A-CT LCM-Schnittstelle ist mit MIPI-SchnittstelleDie CTP-Schnittstelle ist I2C. SF-TO700B-8857A-CT ist mit 300cd/m2 (Nits) Oberflächenhelligkeit, dieses LCD-Display-Modul kann bei Temperaturen von 20°C bis +70°C betrieben werden.
Dieses 7 ′′ TFT-LCD-Modul wird häufig in Messgeräten, medizinischen Geräten, Heimautomation, Zugangssicherheitssystemen, Supermärkten, Haushaltsgeräten, GPS-Geräten usw. verwendet.
| Schlüsselwörter: | 7 Zoll TFT | Berührungsschirm: | CTP ((Kapazitäts-Touchscreen) |
|---|---|---|---|
| Die Entschließung: | 1024x600 Punkte | Abmessung des Abdeckglases: | Anpassbar |
| LCM-Schnittstelle: | MIPI | Oberflächenleuchtigkeit: | 300 Cd/m2 |
| Lebensdauer der LED: | 40,000 Stunden | Schrauben: | 30 Stifte |
| Blickrichtung: | Alle Blickwinkel (80/80/80/80) | CTP-Schnittstelle: | I2C |
| Betriebstemperatur: | ¥20°C bis +70°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Qualitätssicherung
1Für jedes Stück haben wir 3 Mal 100% Test, um gute Qualität zu gewährleisten.
2Der QA-Manager ist seit mehr als 14 Jahren in der LCD-Industrie tätig.Unser Team sind alle sehr professionell und erfahren in der LCD eingereicht, um Qualität für Kunden zu gewährleisten.
Häufig gestellte Fragen
Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.
Was ist mit der Vorlaufzeit?
A: Für Produkte, die nicht mehr auf dem Lager sind, müssen die Vorräte sofort geprüft werden. 1-1.5 Wochen für die Neuaufbereitung der Proben. 4-6 Wochen für die Massenproduktion. Für Designprodukte 2-3 Tage für den Vorschlag für eine Abbildung;2 Wochen für die Probenahme bei der Genehmigung der Zeichnung; 5-6 Wochen für Versuchs-/Massenproduktion bei der Musterzulassung.
Q3. Haben Sie eine MOQ-Grenze für Muster- und Produktionsbestellungen?
A: Niedriges MOQ. 3-5 Stück für die Probenprüfung sind verfügbar. Massenproduktion MOQ ist normalerweise 1K / Los. Wir unterstützen qty niedriger als MP MOQ für Trail-run / PP-run-Bestellung.
F4: Wie versenden Sie die Waren und wie lange dauert die Ankunft?
A: Die Lieferung erfolgt per DHL, UPS, FedEx oder TNT. Die Lieferung dauert 5-7 Tage.
F. Wie kann eine Bestellung für ein LCD-Modul durchgeführt werden?
A: Zunächst lassen Sie uns Ihre Anforderungen oder Anwendung wissen.
Zweitens zitieren wir nach Ihren Anforderungen oder Vorschlägen.
Drittens bestätigt der Kunde die Proben und stellt eine Kaution für die formale Bestellung ein.
Viertens organisieren wir die Produktion.
F6: Ist es in Ordnung, mein Logo auf dem LCD-Produkt zu drucken?
A: Ja. Bitte informieren Sie uns formell in der Entwurfsphase, und wir werden Proben mit Ihrem Logo für Ihre Probenprüfung und Genehmigung herstellen. Nach der Probengenehmigung folgt die Massenproduktion den genehmigten Proben.
F7: Bieten Sie Garantie für die Produkte?
A: Ja, wir bieten 1 Jahr Garantie für unsere Produkte.
F8: Wie geht man mit dem fehlerhaften System um?
A: Erstens werden unsere Produkte in einem strengen Qualitätskontrollsystem hergestellt und die defekte Rate wird weniger als 0,2%.
Zweitens werden wir während der Garantiezeit neue LCDs mit neuer Bestellung für kleine Mengen schicken.Wir reparieren sie und schicken sie Ihnen zurück oder wir können die Lösung besprechen, einschließlich eines erneuten Anrufs nach der tatsächlichen Situation..
TFT-LCD-Modul 7 Zoll 1024x600 MIPI-Schnittstelle IPS mit CTP-Produktzeichnung
| Nummer der Anschrift. | Symbol | Funktion |
| 1 | VLED+ | LED-Anode |
| 2 | VLED+ | LED-Anode |
| 3 | VGH | Positive Leistung für TFT |
| 4 | VGL | Negative Leistung für TFT |
| 5 | UPDN | Gate nach oben oder unten, Scan-Steuerung. UPDN = L, STV2-Ausgabe vertikaler Startimpuls und UD-Pin-Ausgabe logischer L L zum Gate-Treiber. (Standard) UPDN = ′H′, STV1-Ausgang vertikaler Startimpuls und UD-Pin-Ausgang logischer ′H′ zum Gate-Treiber |
| 6 | SHLR | Quelle rechts oder links Sequenzsteuerung. SHLR = ?? L??, Linksverschiebung: letzte Daten = S1←S2←S3..........←S1536 = erste Daten. SHLR = ?? H??, rechts verschieben: erste Daten = S1→S2→S3........→S1536 = letzte Daten. (Standard) |
| 7 | VLED- | LED-Kathode |
| 8 | VLED- | LED-Kathode |
| 9 | AVDD | Leistung für analoge Schaltungen |
| 10 | GND | Boden |
| 11 | D3P | MIPI-Dateneingabe. |
| 12 | D3N | MIPI-Dateneingabe. |
| 13 | GND | Boden |
| 14 | D2P | MIPI-Dateneingabe. |
| 15 | D2N | MIPI-Dateneingabe. |
| 16 | GND | Boden |
| 17 | CLKP | MIPI-Uhr-Eingabe |
| 18 | CLKN | MIPI-Uhr-Eingabe |
| 19 | GND | Boden |
| 20 | D1P | MIPI-Dateneingabe. |
| 21 | D1N | MIPI-Dateneingabe. |
| 22 | GND | Boden |
| 23 | D0P | MIPI-Dateneingabe. |
| 24 | D0N | MIPI-Dateneingabe. |
| 25 | GND | Boden |
| 26 | STBYB | Standby-Modus. STBYB = H, Normalbetrieb (Standard) STBYB = L, Timing-Controller, Quelle-Treiber wird ausgeschaltet, alle Ausgänge sind GND. |
| 27 | Zurücksetzen | Globaler Reset-Pin. Aktiver Niedriger, um in den Reset-Zustand zu gelangen. Normalerweise hoch ziehen. |
| 28 | VDD ((1,8V) | Digitale Schaltung |
| 29 | VDD ((1,8V) | Digitale Schaltung |
| 30 | VCOMIN | Durchschnittliche Spannung |

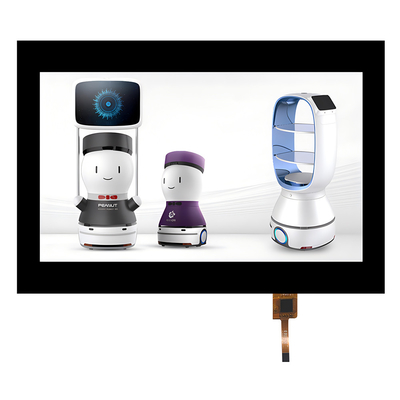

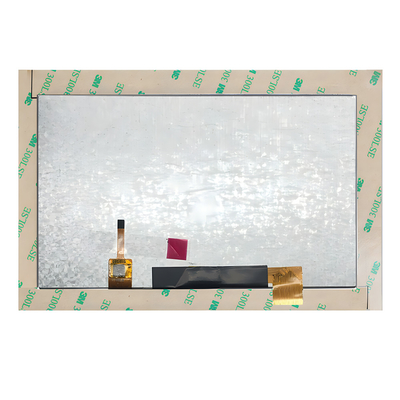

TFT-LCD-Modul 7 Zoll 1024x600 MIPI-Schnittstelle IPS mit CTP-Produktbild
Ähnliche Produkte
|
Größe |
Einzelheiten |
Unser P/N |
|
7 Zoll |
800x480Art der Landschaft,mit Steuerplatte |
Die in Absatz 1 genannte Regelung gilt nicht für die Berechnung der in Absatz 1 genannte Leistung. |
|
7 Zoll |
1024x600 Landschaftsart mit oder ohne CTP, RGB-Schnittstelle |
Die in Absatz 1 Buchstabe b genannten Daten sind in Anhang I der Verordnung (EU) Nr. 1095/2010 zu entnehmen. |
|
7 Zoll |
1024x600 Landschaftsart mit oder ohne CTP, MIPI-Schnittstelle |
Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführt. |
|
7 Zoll |
1024x600 Landschaftsart mit oder ohne CTP, RGB-Schnittstelle |
Die in Absatz 1 Buchstabe a genannten Daten sind in Anhang I der Verordnung (EG) Nr. 765/2008 zu entnehmen. |
