Produktdetails:
|
| Erzeugnis: | 3 Zoll IPS TFT Touchscreen | Entschließung: | 240x400 Pixel |
|---|---|---|---|
| Sichtrichtung: | IPS Alle Blickwinkel | Berührungsbildschirm: | mit PCAP-Touch Screen |
| Abdeckungs-Linse: | Anpassbar | Oberflächenhelligkeit: | 300 cd/m2 (anpassbar) |
| Schnittstelle: | Bits MCU 8/16 | Nummer des Pins: | 40 Stifte |
| Verbindung: | Stecker / ZIF (anpassbar) | Treiber-IC: | S6D04D1 |
| Betriebs-Temp.: | -20°C bis +70°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 240x400 TFT-LCD-Touchscreen,PCAP TFT-LCD-Touchscreen,3 Zoll TFT-LCD-Touchscreen |
||
3 Zoll IPS TFT PCAP Touchscreen mit Auflösung 240x400
Kurzer Überblick über das Produkt
Modellnummer.Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten sind in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten.
¢ Größe: 3"
Auflösung: 240×400 Punkte
Ansicht: IPS
¢ Schnittstelle:MCU 8-Bit- und 16-Bit-Schnittstelle
¢ Steuer-IC:S6D04D1
¢ Kontrollgremium: Nein
¢ Helligkeit ((cd/m2): 300
¢Rahmen durch Loch: Nein
Touchscreen: mit kapazitivem Touchscreen
Beschreibung
SAEF TECHNOLOGY SF-TC300D-8974A-CT ist ein 3-Zoll-Full-TFT-LCD-Display mit einer Auflösung von 240x400 (240 horizontale x 400 vertikale Pixel-Array). Dieses Modell unterstützt MCU 8-Bit- und 16-Bit-Schnittstelle;die Versorgungsspannung (VCC) der LCD-Anzeige ist von 2.5V bis 3.3V. Der typische Wert beträgt 2.8V. Er kann in eingebetteten Systemen, Automatisierung, GPS, medizinischer Ausrüstung, Industriegeräten,Sicherheitsausrüstung, die eine TFT-Anzeige in hoher Qualität und farbenfrohem Bild erfordert.
SF-TC300D-8974A-CT ist ein IPS-LCD-TFT mit einer Helligkeit von 300 cd/m2 (typischer Wert).die Lagertemperatur liegt zwischen -30 °C und +80 °C.
Eigenschaften
| Produkt: | 3 " Zoll IPS TFT Touchscreen |
| Die Entschließung: | 240x400 Pixel |
| Berührungsschirm: | Mit PCAP Touchscreen |
| Oberflächenleuchtigkeit: | 300 Cd/m2 (anpassbar) |
| Nummer des Pins: | 40 Stifte |
| Fahrer-IC: | S6D04D1 |
| Blickrichtung: | IPS Alle Blickwinkel |
| Abdeckungsglas: | Anpassbar |
| Schnittstelle: | MCU 8/16 Bits |
| Verbindung: | Stecker / ZIF (anpassbar) |
| Betriebstemperatur: | -20°C bis +70°C |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform |
3 Zoll IPS TFT PCAP Touchscreen Auflösung 240x400 Produktzeichnung
Definition von Pin
Pin1 GND Boden
Pin2 A BL LED A
Pin3 K BL LED K
Pin4 GND Boden
Pin5 Reset Reset Signal.
Pin6 VDD Systemleistung 2,8-3,3 V
Pin7 VDD Leistung des Systems2,8-3,3V
Pin8 IM1 IM1 = 0,8 Bit. IM1 = 1,16 Bit.
Pin9-Pin16 D7-0 MCU L8-Bit Datenbus
Pin17 CS-Chip wählen Sie Signal.
Pin18 RS Leistung des Systems1.8-3.3V
Pin19 WR Schreiben aktivieren
Pin20 RD Lesen aktivieren. Niedrig aktiv.
Pin21 GND Boden
Pin22-Pin29 D15-8 MCU H8 Bit Datenbus GND
Pin30 GND Boden
Pin31 TEFramenkopf-Impulssignal, das beim Schreiben von Daten in den internen RAM verwendet wird.
Pin 32-40 NC Dummy

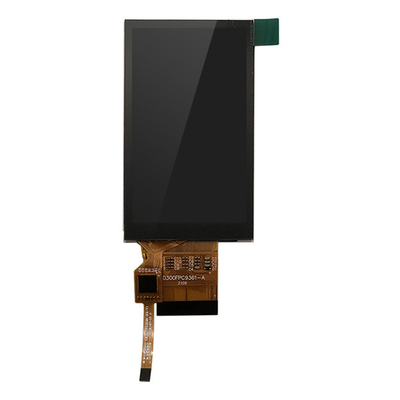

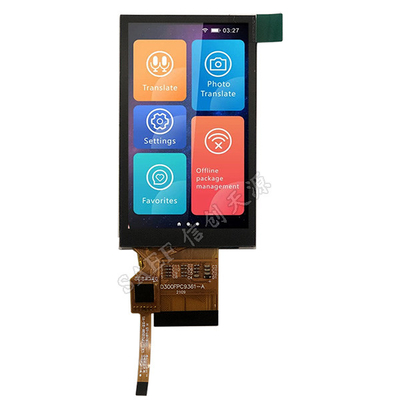

3 Zoll IPS TFT PCAP Touchscreen mit Auflösung 240x400 Produktbild
