Produktdetails:
|
| Erzeugnis: | 20,6 Zoll TFT-LCD-Display | Berührungsbildschirm: | Resistentes Berührungsteil (RTP) |
|---|---|---|---|
| Entschließung: | 480 x 320 | Sichtrichtung: | IPS Vollblickwinkel (80/80/80/80) |
| Treiber-IC: | R61531 | Nummer des Pins: | 40 Stifte |
| Verbindung: | FPC-Verbindungsstückart | Oberflächenhelligkeit: | 240 cd/m2 (Nits) |
| Schnittstelle: | MCU | Lebensdauer der LED: | 40,000 Stunden |
| Betriebstemperatur: | -10℃ zu +60℃ | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | IPS TFT LCD 2,6",IPS TFT LCD 480x320 |
||
2.6" TFT-LCD-Display IPS 480x320 Pixel Landschaftsmodus Produkt Einführung
Saef Tech SF-TC260T-9954A-T ist ein diagonaler 2,6-Zoll-IFS-TFT-LCD-Display.
Produktschnelle Details:
1. LCD Größe: 2,6 ′′ TFT
2Auflösung: 480 x 320
3Blickwinkel: freier Blickwinkel
4- Umriss: 59,60x47,3x3,4 mm
5. LCD-Treiber-IC: R61531
6. LCD-Schnittstellenart: MCU
7. Temperatur: Oberste -10°C bis +60°C; Tst -20°C bis +70°C
8. Touch-Panel: Resistiver Touch-Bildschirm
Eigenschaften des Produkts:
1. SF-TC260T-9954A-T ist ein TFT-LCD-Modul mit einer diagonalen Größe von 2,6 Zoll, 480x320, vollfarbigem TFT-LCD-Display mit resistivem Touchscreen (RTP).
2Dieses Modul unterstützt die MCU-Schnittstelle. Das Modell SF-TC260A-9954A-T hat eine Modulgröße von 59,60x47,3 mm und eine aktive Flächengröße von 55,61 x 37,27 mm.
3. SF-TC260T-9954A-T ist mit dem R61531-Controller auf dem Modul integriert, und seine logische Versorgungsspannung liegt zwischen 2,6V und 3,3V.
4Es kann bei Temperaturen von -10°C bis +60°C betrieben werden; die Lagertemperaturen liegen zwischen -20°C und +70°C.
5. SF-TC260T-9954A-T ist ein LCD-Modul im Landschaftsmodus mit einer Leuchtstärke von 250 cd/m2. Wenn Sie es als Portraitmodus verwenden oder die Leuchtstärke erhöhen möchten, wenden Sie sich bitte an uns für weitere technische Unterstützung.
6. SF-TC260T-9954A-T FPC kann angepasst werden, und optional mit oder ohne Resistive Touch Screen (RTP).
Produktinformationen:
| Produkt: | 20,6 Zoll TFT-LCD-Display | Berührungsschirm: | Resistives Berührungsteil (RTP) |
|---|---|---|---|
| Die Entschließung: | 480x320 | Blickrichtung: | IPS Vollblickwinkel (80/80/80/80) |
| Fahrer-IC: | R61531 | Nummer des Pins: | 40 Stifte |
| Verbindung: | Typ des FPC-Anschlusses | Oberflächenleuchtigkeit: | 240 Cd/m2 (Nits) |
| Schnittstelle: | MCU | Lebensdauer der LED: | 40,000 Stunden |
| Betriebstemperatur: | -10°C bis +60°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
2.6" TFT-LCD-Display IPS 480x320 Pixel Landschaftsmodus ProduktZeichnung
Definition von Pin:
| Pin NO. | Symbol | Eingang und Ausgang | Beschreibung |
| 1 | Zwei Jahre | Eingang und Ausgang | Touch-Panel-Eingabezeichen |
| 2 | XL | Eingang und Ausgang | Touch-Panel-Eingabezeichen |
| 3 | YD | Eingang und Ausgang | Touch-Panel-Eingabezeichen |
| 4 | XR | Eingang und Ausgang | Touch-Panel-Eingabezeichen |
| 5 | GND | P | Boden |
| 6 | Zulassung | P | Stromversorgung 2.8V/1.8V Spannung |
| 7 | VCI | P | Stromversorgung2.8V Spannung |
| 8 | Immobilien | Ich... | 8BIT/16BIT Auswahl |
| 9 | GND | P | Boden |
| 10 | Zurücksetzen | Ich... | LCM-Eingangssignal zurücksetzen |
| 11 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 12 | RS | Ich... | Befehl/Daten-Selektionssignal. |
| 13 | GND | P | Boden |
| 14 | WR | Ich... | Schreiben Sie Stroboskopsignal |
| 15 | Forschung und Entwicklung | Ich... | Lesen Sie das Stroboskopsignal. |
| 16 bis 31 | Die Daten werden in der Tabelle 1 aufgeführt. | Eingang und Ausgang | Datensignal |
| 32 | GND | P | Boden |
| 33 | LED_A | P | LED-Anode |
| 34 | LED_K1 | P | LED-Kathode |
| 35 | LED_K2 | P | LED-Kathode |
| 36 | LED_K3 | P | LED-Kathode |
| 37 | LED_K4 | P | LED-Kathode |
| 38 | LED_K5 | P | LED-Kathode |
| 39 | LED_K6 | P | LED-Kathode |
| 40 | GND | P | Boden |

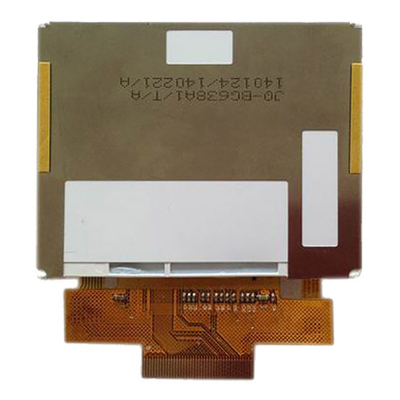

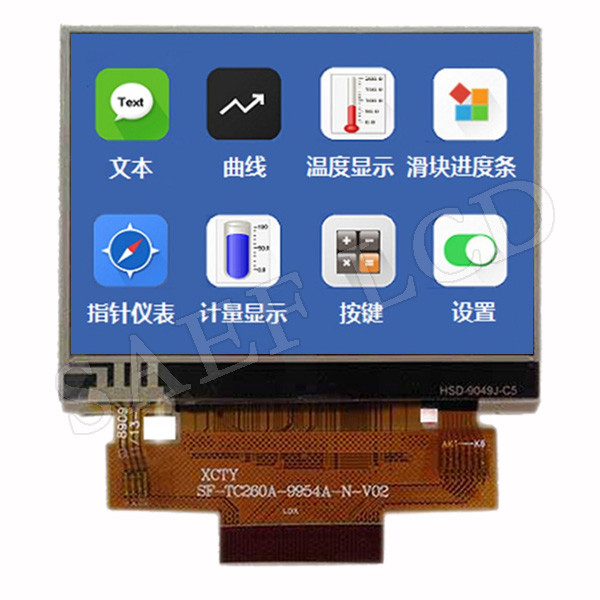

2.6 Zoll TFT-LCD-Display IPS 480x320 Pixel Landschaftsmodus ProduktBild
