Produktdetails:
|
| Erzeugnis: | 2.8 Zoll TFT-LCD-Display | Entschließung: | 480x640 Punkte |
|---|---|---|---|
| Steuerungssysteme: | ILI9806E oder ST7701 oder gleichwertig | Berührungsschirm: | Ohne Touchscreen (anpassbar) |
| Abdeckungs-Glas-Maß: | Anpassbar | Sichtrichtung: | Kostenlos (80/80/80/80) |
| Umriss Dim.: | 50 (W) x 69,2 (L) x 2,35 (T) mm | Aktivbereich: | 43.20 x 57,60 mm |
| Schnittstelle: | RGB (anpassbar) | Verbindung: | FPC-Verbindungsstückart |
| Nummer des Pins: | 40 Stifte (anpassbar) | Oberflächenhelligkeit: | 260 cd/m2 (Nits) |
| Versorgungsspannung: | 3,2 V | Typ der Hintergrundbeleuchtung: | Weiße LED |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 480x640 hohe Auflösung TFT,2,8-Zoll hohe Entschließung TFT |
||
2.8" TFT 480x640, TFT LCD 2,8 Zoll Beschreibung
Das TFT-LCD-Modul SF-TO280PY-8990B-N ist ein 2,8 ′′ diagonaler Porträtmodus mit 480x640 hochauflösendem Vollfarbbildschirm. Das TFT-LCD-Modul SF-TO280PY-8990B-N unterstützt RGB-Schnittstelle.Die Schnittstelle ist anpassbar. Das Modell SF-TO280PY-8990A-N hat eine Modulgröße von 50 ((W) x 69,2 ((L) x 2,35 ((T) mm und eine aktive Flächengröße von 43,20 x 57,60 mm.
SF-TO280PY-8990B-N ist mit ILI9806E oder ST7701 oder Equivalent Driver IC Controller auf dem Modul integriert, und seine logische Versorgungsspannung liegt zwischen 2,6V und 3,4V. Der typische Wert beträgt 3,2V.Die Oberflächenleuchtigkeit beträgt 260 cd/m2 (Nits)Dieses Modell hat eine Betriebstemperatur von -20 bis 70 Grad und eine Lagertemperatur von -30 bis 80 Grad.
Das Modell wurde weit verbreitetd in POS-Terminals, Kassenleser, eingebettete Systeme, Automatisierung, GPS, medizinische Ausrüstung, Industriegeräte, Sicherheitsgeräte, die eine TFT-Anzeige in hoher Qualität und farbenfrohem Bild erfordern.
Eigenschaften
| Produkt: | 20,8 Zoll TFT-LCD-Display | Die Entschließung: | 480x640 Punkte |
|---|---|---|---|
| Fahrer-IC: | ILI9806E oder ST7701 | Berührungsschirm: | Ohne Touchscreen |
| Abdeckungsglas | Anpassbar | Blickrichtung: | Kostenlos (80/80) |
| Umriss Dim.: | 50 W x 69,2 L x 2,35 T mm | Aktivbereich: | 43.20 x 57,60 mm |
| Schnittstelle: | RGB (anpassbar) | Verbindung: | Typ des FPC-Anschlusses |
| Nummer des Pins: | 40 Pins (anpassbar) | Oberflächenleuchtigkeit: | 260 Cd/m2 (Nits) |
| Versorgungsspannung: | 3.2 V | Hintergrundbeleuchtung | Weiße LED |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Definition von Pin
| Das ist PIN-Nummer. | Symbol | Funktion |
| 1 | LED- | LED-Rücklicht (Kathode) |
| 2 | LED+ | LED-Rücklicht ((Anode) |
| 3 | GND | Boden |
| 4 | VDD | Stromversorgung: 2,8 V. |
| 5 bis 12 | Die Daten sind in der Tabelle 1 aufgeführt. | RGB-blaue Daten |
| 13 bis 20 |
Die Daten werden in der Tabelle 1 aufgeführt. |
Grüne RGB-Daten |
| 21 bis 28 |
Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 182/2011 enthalten sind. |
RGB-Rotdaten |
| 29 | GND | Boden |
| 30 | PCLK | Punkt-Uhrsignal für den Betrieb der RGB-Schnittstelle |
| 31 | VDD | Stromversorgung: 2,8 V. |
| 32 | HSYNC | Liniensynchronisierungssignal für den Betrieb der RGB-Schnittstelle |
| 33 | VSYNC | Bildsynchronisierungssignal für den Betrieb der RGB-Schnittstelle |
| 34 | DE | Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle |
| 35 | NC | NC |
| 36 | GND | Boden |
| 37 | CS | Chip wählen Eingabe-Pin |
| 38 | Zurücksetzen | Außen-Reset-Eingang. |
| 39 | SCL | SPI-Schnittstellenuhr |
| 40 | SDA | Serieneingangssignal |
2.8" TFT 480x640, TFT LCD 2,8 Zoll Zeichnung

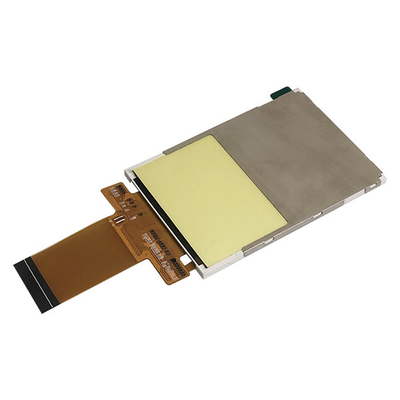

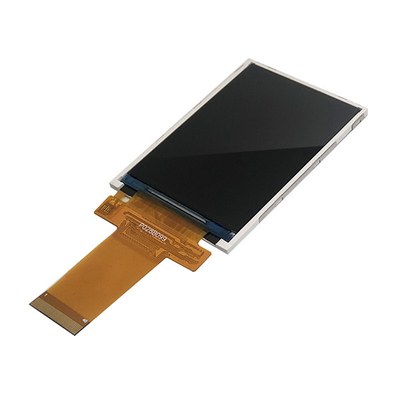

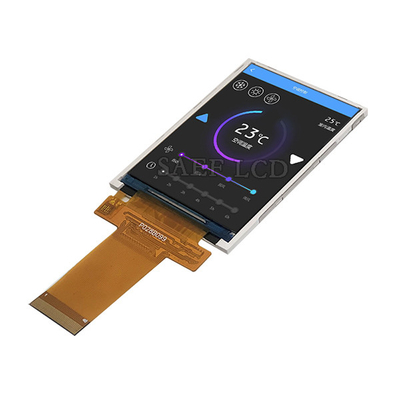

2.8" TFT 480x640, TFT LCD 2,8 Zoll Produktbild
