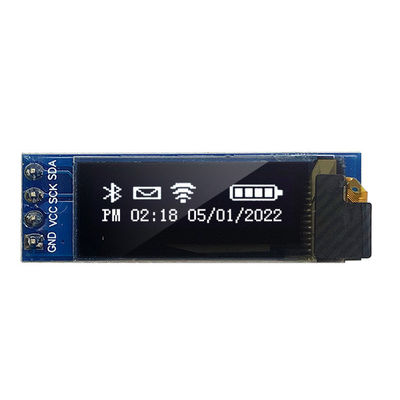

0,91-Zoll-OLED-Anzeigemodul (128x32, Weiß/Blau, I²C, SSD1306) – Ultrakompaktes PMOLED für Embedded- und Wearable-Designs

0,91-Zoll-OLED-Anzeigemodul (128x32, Weiß/Blau, I²C, SSD1306) – Ultrakompaktes PMOLED für Embedded- und Wearable-Designs
0,91-Zoll-OLED-Anzeigemodul (128x32, Weiß/Blau, I²C, SSD1306) – Ultrakompaktes PMOLED für Embedded- und Wearable-Designs 0,91-Zoll-OLED-Anzeigemodul (128x32, Weiß/Blau, I²C, SSD1306) – Ultrakompaktes PMOLED für Embedded- und Wearable-Designs 0,91-Zoll-OLED-Anzeigemodul (128x32, Weiß/Blau, I²C, SSD1306) – Ultrakompaktes PMOLED für Embedded- und Wearable-Designs 0,91-Zoll-OLED-Anzeigemodul (128x32, Weiß/Blau, I²C, SSD1306) – Ultrakompaktes PMOLED für Embedded- und Wearable-Designs 0,91-Zoll-OLED-Anzeigemodul (128x32, Weiß/Blau, I²C, SSD1306) – Ultrakompaktes PMOLED für Embedded- und Wearable-Designs

Großes Bild :  0,91-Zoll-OLED-Anzeigemodul (128x32, Weiß/Blau, I²C, SSD1306) – Ultrakompaktes PMOLED für Embedded- und Wearable-Designs

Produktdetails:
Herkunftsort: Shenzhen / China
Markenname: SAEF
Zertifizierung: ISO9001 / ISO14000
Modellnummer: SFOM091JY4-12832WB-01
Dokument: SFOM091JY4-12832WB-01 Datas...et.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 3 Einheiten (Verhandelbar für Musterbestellungen)
Preis: USD1- 2 (FOB Shenzhen, Price varies based on order quantity & configuration)
Verpackung Informationen: Standard-Exportpaket
Lieferzeit: 3 Werktage für Muster, 1-3 Wochen für MP
Zahlungsbedingungen: L/C, T/T, Western Union, PayPal
Versorgungsmaterial-Fähigkeit: 3000 000 Stück pro Monat

0,91-Zoll-OLED-Anzeigemodul (128x32, Weiß/Blau, I²C, SSD1306) – Ultrakompaktes PMOLED für Embedded- und Wearable-Designs

Beschreibung
Produkt: 0,91" PMOLED Struktur: COG + PCB
Auflösung: 128 x 32 Pixel Schnittstellen: I²C (IIC), 4 Pins
Regler: SSD1306 Größe: 150 cd/m² (Min.), 180 cd/m² (Typ)
Farbe: Weiß und Blau, optional Versorgungsspannung: 1,65 V bis 3,3 V
- Ich bin Operatorin.: -40 ℃ bis +70 ℃ Kontrastverhältnis: 2000: 1 (Dunkler Raum Kontrast)
Modulgröße: 38,0 mm (L) x 12,0 mm (B) x 3,1 mm (T) Max Versorgungsspannung (Anzeige): 6,4 V bis 9 V (extern) / 3,5 V bis 4,2 V (intern DC/DC)
Einhaltung: REACH- und RoHS-konform Anpassung:: verfügbar
Hervorheben:

0.91-inch OLED display module with I²C

,

91-Zoll-OLED-Anzeigemodul mit I²C

,

SSD1306 PMOLED für Embedded-Designs



Entwickelt für minimalistische Exzellenz: Das 0,91-Zoll-OLED-Displaymodul für anspruchsvolle Embedded-Anwendungen



Saef Technology Limited präsentiert das SFOM091JY-12832WB-01, ein hochleistungsfähiges 0,91-Zoll-PMOLED-Displaymodul, das für Ingenieure und Entwickler entwickelt wurde, die ultra-kompakte, energiesparende und zuverlässige Displays für Embedded-Systeme, Wearable-Geräte, IoT-Schnittstellen und industrielle Instrumentierung benötigen. Mit seiner gestochen scharfen Auflösung von 128x32, der I²C-Schnittstelle und dem robusten SSD1306-Treiber bietet dieses Modul außergewöhnliche Klarheit und einfache Integration in raumbegrenzten Designs in ganz Europa und den Vereinigten Staaten.



Wichtige Designparameter & Technische Überlegenheit

  • Ultra-kompakter Formfaktor:
    Mit nur 38,0 x 12,0 x 3,1 mm ist dieses Display ideal für Wearable-Technologie, medizinische Monitore, intelligente Sensoren und tragbare Instrumente, bei denen jeder Millimeter zählt.

  • Hochkontrast-PMOLED-Technologie:
    Mit einem Kontrastverhältnis von 2000:1 und einer Helligkeit von 150–180 cd/m² liefert dieses OLED scharfe, selbstemittierende Pixel mit weiten Betrachtungswinkeln und ohne Hintergrundbeleuchtung – perfekt für Anwendungen mit wenig Licht oder bei Sonnenlicht.

  • Breiter Betriebstemperaturbereich:
    Dieses Modul ist für -40°C bis 70°C ausgelegt und arbeitet zuverlässig in extremen Umgebungen, von der industriellen Automatisierung bis hin zu Outdoor-Wearables.

  • Geringer Stromverbrauch:
    Mit Ruhezustrom von nur 1 μA (VDD) und 2 μA (VCC) verlängert dieses Display die Batterielebensdauer in stromsensiblen Designs.

  • Flexible Stromarchitektur:
    Unterstützt sowohl externes VCC (6,4 V–9 V) als auch interne DC/DC-Wandlung von VBAT (3,5 V–4,2 V), was das Design des Stromversorgungssystems vereinfacht.

  • I²C-Schnittstelle mit vollständiger Befehlssteuerung:
    Basierend auf dem Industriestandard SSD1306 bietet das Modul volle Programmierbarkeit für Multiplex-Verhältnisse, COM-Scan-Richtung, Kontrast, Vorladezeiten und VCOMH-Pegel – was eine Feinabstimmung für Ihre Anwendung ermöglicht.



Lösen Sie Ihre Herausforderungen im Embedded-Design

  • Kämpfen Sie mit begrenztem Leiterplattenplatz?
    Unser 0,91-Zoll-OLED passt mit einer einfachen 4-Pin-Schnittstelle (GND, VCC, SCL, SDA) in enge Layouts und reduziert so die Routing-Komplexität und die Stücklistenkosten.

  • Benötigen Sie ein Display, das in Umgebungen mit Frost oder hohen Temperaturen funktioniert?
    Mit einem Betriebsbereich von -40°C bis 70°C und voller Einhaltung der industriellen Zuverlässigkeitstests (einschließlich Vibration, ESD und Temperaturwechsel) ist dieses Modul für raue Bedingungen ausgelegt.

  • Besorgt über das Energiemanagement in batteriebetriebenen Geräten?
    Der integrierte DC/DC-Wandler und die extrem niedrigen Ruhestrom ermöglichen einen jahrelangen Betrieb mit einer einzigen Knopfzelle.

  • Suchen Sie ein Display, das benutzerdefinierte Schriftfarben oder Grafiken unterstützt?
    Während Standardmodelle in Weiß oder Blau erhältlich sind, bietet Saef auf Anfrage kostenlose semi-kundenspezifische Modifikationen an, darunter Farbabstimmung, kundenspezifische Pinbelegungen, Firmware-Optimierungen und sogar Touchscreen-Integration (RTP/CTP).



Warum Saef Technology wählen?

  • ISO 9001:2015 & ISO 14001:2015 zertifiziert – Ihre Gewährleistung für Qualität und Umweltverantwortung.

  • Volle SSD1306-Befehlsunterstützung – Datenblatt enthält detaillierte Zeitdiagramme, Initialisierungssequenzen und Power-Up/Down-Protokolle.

  • Zuverlässigkeit getestet – Beinhaltet Hoch-/Tieftemperaturbetrieb, Lagerung, Feuchtigkeit, Vibration, ESD und Falltests.

  • Ingenieur-zu-Ingenieur-Support – Zugang zu technischer Dokumentation, Beispielcode und direkter Beratung durch die Fabrik.



Zielanwendungen

  • Wearable-Geräte (Smartwatches, Fitness-Tracker)

  • Medizinische Überwachungsgeräte

  • IoT-Dashboards & Sensor-Displays

  • Industrielle HMIs & Instrumentierung

  • Unterhaltungselektronik (tragbares Audio, Gaming)

  • Automobil- und Luftfahrtschnittstellen

  • Smart-Home-Steuerungen



Bestellung & Anpassung

Bereit für die Integration? Kontaktieren Sie unser Engineering-Team für kostenlose Angebote zur Anpassung, Musteranfragen oder Firmware-Support. Wir unterstützen niedrige Mindestbestellmengen und schnelle Bearbeitungszeiten für OEM/ODM-Projekte, einschließlich Touchscreen-Integration, Blendenmodifikationen und kundenspezifischen Anschlusslayouts.



Handlungsaufforderung

Laden Sie das vollständige Datenblatt herunter, zeigen Sie die Befehlstabellen an oder fordern Sie noch heute ein Entwicklungsmuster an. Lassen Sie Saef Technology Ihre nächste Embedded-Vision mit Displays unterstützen, die auf Zuverlässigkeit, Klarheit und einfache Integration ausgelegt sind.





Mechanische Abmessungen

0,91-Zoll-OLED-Anzeigemodul (128x32, Weiß/Blau, I²C, SSD1306) – Ultrakompaktes PMOLED für Embedded- und Wearable-Designs 0



Schnittstellen-Pin-Definition



PIN SYMBOL Beschreibungen
1 GND Masse der Logikschaltung
2 VCC Stromversorgung für die Logik
3 SCK Serieller Takteingang.
4 SDA Serieller Dateneingang.



Absolute Maximalwerte



Parameter Symbol Min Max Einheit
Versorgungsspannung für die Logik VDD -0.3 4 V
Versorgungsspannung für das Display VCC 0 16.5 V
Versorgungsspannung für DC/DC VBAT -0.3 4.5 V
Betriebstemperatur TOP -40 70 .C
Lagertemperatur TSTG -40 85 .C
Lebensdauer (110 cd/m2)   10/000 - Stunde
Lebensdauer (80 cd/m2)   30/000 - Stunde
Lebensdauer (60 cd/m2)   50/000 - Stunde



Optische Eigenschaften



Eigenschaften Symbol Bedingungen Min Typ Max Einheit

Helligkeit

(VCC extern versorgt)

Lbr - 90 - - cd/m2

Helligkeit

(VC erzeugt durch internen DC/DC)

Lbr - 80 110 - cd/m2
C.I.E. (Weiß)

(x)

(y)

C.I.E. 1931

0.25

0.27

0.29

0.31

0.33

0.35


Dunkelraumkontrast CR   - 2000:1 -
Betrachtungswinkel     - Frei - Grad



DC-Eigenschaften



Eigenschaften Symbol Bedingungen Min Typ Max Einheit
Versorgungsspannung für die Logik VDD   - 3.3 - V

Versorgungsspannung für das Display

(Extern versorgt)

VCC

Hinweis 5

(Interner DC/DC deaktiviert)

8.5 9.0 9.5 V
Versorgungsspannung für DC/DC VBAT Interner DC/DC aktiviert - 3.3 - V
Versorgungsspannung für das Display, erzeugt durch internen DC/DC VCC

Hinweis 6

(Interner DC/DC aktiviert)

7.0 - 7.5 V
High-Level-Eingang VIH IOUT = 100μA/ 3.3MHz 0.8×VDD - VDD V
Low-Level-Eingang VIL IOUT = 100μA/ 3.3MHz 0 - 0.2×VDD V
High-Level-Ausgang VOH IOUT = 100μA/ 3.3MHz 0.9×VDD - VDD V
Low-Level-Ausgang VOL IOUT = 100μA/ 3.3MHz 0 - 0.1×VDD V
Betriebsstrom für VDD IDD   - 160 220 μA
Betriebsstrom für VCC (VCC extern versorgt) ICC   - 9 15 mA
Betriebsstrom für VBAT (VCC erzeugt durch internen DC/DC) IBAT   - 27.0 32.0 mA
Ruhemodus-Strom für VDD IDD/ SLEEP   - - 10 μA

Ruhemodus-Strom für VCC



ICC/ SLEEP   - - 10 μA
