Produktdetails:
|
| Produkt: | 0.96 Zoll OLED-Display | Auflösung: | 128x64 Pixel |
|---|---|---|---|
| Struktur: | COG + PCB | Schnittstelle: | I2C / IIC |
| Touch-Screen: | Kann individuell angepasst werden | Ansichtsrichtung: | Alle Blickwinkel (85/85/85/85) |
| Umriss Dim.: | 24.7 × 27 × 3,6 mm | Verbindung: | Metallstifte |
| PIN -Nummer: | 4 Stifte (optional 7 Stifte) | Betriebstemperatur.: | -40 ℃ bis +85 ℃ |
| Lebensdauer: | 50,000 Stunden @ 60cd/m2 | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | 0.96-Zoll-OLED-Anzeigemodul I2C-Schnittstelle,OLED-Anzeigemodul in Industriequalität,OLED-Anzeige mit hoher Helligkeit |
||
Saef Technology Limited stellt ein leistungsstarkes 0,96-Zoll-OLED-Display-Modul vor, das für Ingenieure und Entwickler konzipiert wurde, die Klarheit, Effizienz und Zuverlässigkeit in ultra-kompakten Designs verlangen.Ideal für tragbare Geräte, medizinische Monitore, Handheld-Instrumente, IoT-Sensoren und industrielle HMI, dieses OLED-Panel liefert scharfe monochrome Bilder mit extrem geringem Stromverbrauch alles über eine einfache I2C-Schnittstelle.
Die Auflösung von 128 × 64 mit optionaler Weiß- oder Blauemission gewährleistet einen hohen Kontrast und eine ausgezeichnete Lesbarkeit bei Innen- und Außenbeleuchtung.
Kleine PCB-Abdrücke von 24,7 mm × 27,0 mm × 2,7 mm passen in räumlich begrenzte Designs, ohne die Anzeigqualität zu beeinträchtigen.
Für die Kommunikation sind nur zwei Drähte (SCL, SDA) erforderlich, wodurch die Pinzahl reduziert und die Integration mit MCUs wie STM32, ESP32, Arduino und Raspberry Pi vereinfacht wird.
Es ist für -40°C bis +80°C geeignet, so dass es für harte Umgebungen geeignet ist, von gefrorener Logistik bis hin zu beheizten Industrieanlagen.
Hohe Helligkeit mit innerer Gleichspannung
Bis zu 180 cd/m2 Helligkeit durch integrierte Ladepumpe, die auch unter direktem Sonnenlicht Sichtbarkeit gewährleistet.
Bei 80 cd/m2 für 30.000 Stunden, mit umfangreichen Zuverlässigkeitsprüfungen einschließlich thermischen Schocks, Feuchtigkeit und längeren Temperaturzyklen.
Wir bieten kostenlose Halb-Anpassung, Resistenz- oder Kapazitätsberührung hinzufügen, Pinouts modifizieren, Firmware anpassen oder mechanische Umrisse auf Ihre genauen Bedürfnisse zugeschnitten.
Das 0,96-Zoll-OLED-Modul von Saef® wurde mit Blick auf den Systemdesigner entwickelt:
Ein integrierter Gleichspannungs-Gleichspannungswandler eliminiert die Notwendigkeit einer externen Hochspannungsversorgung
SSD1315-Treiber-IC mit vollständigem Befehlssatz für einfache Steuerung und Leistungsmanagement
Vollständiger Initialisierungscode in C für schnelles Prototyping
Detaillierte mechanische Zeichnungen und Pin-Definitionen sorgen für fehlerfreie PCB-Layout und Montage
Egal, ob Sie eine Smartwatch, ein tragbares Medizingerät, ein Sensordisplay oder ein kompaktes Bedienfeld entwickeln, dieses Modul bietet eine zuverlässige Leistung bei minimalem Design-Overhead.
Technisches Fachwissen: Unser Ingenieursteam unterstützt die Überprüfung von Schemata, das Debuggen von Firmware und die Anpassung von Anfragen.
Schnelle Prototypenfertigung: Die Proben werden innerhalb von 5-7 Werktagen mit vollständiger Dokumentation geliefert.
Marktbereit: Konform mit den Richtlinien ROHS, REACH und CE für einen reibungslosen Eintritt in die europäischen und nordamerikanischen Märkte.
Qualitätssicherung: Jede Einheit wird gemäß MIL-STD-105E Stufe II einer AQL-Inspektion unterzogen, wobei 0,65% AQL für größere Mängel gelten.
Tragbare Gesundheits- und Fitness-Tracker
Tragbare medizinische und diagnostische Ausrüstung
Handgeführte Prüf- und Messgeräte
Industrielle Sensoren und HMI-Displays
IoT-Edge-Geräte und Smart-Home-Controller
Automobilhilfsbildschirme und Dash-Cluster
Bereit, mit Zuversicht zu entwerfen?
Kontaktieren Sie unser technisches Vertriebsteam, um Datenblätter, Codebeispiele oder eine kostenlose Designberatung zu erhalten.
Mechanische Abmessungen
![]()
Absolute Höchstratings
| Parameter | Symbol | Min. | Maximal | Einheit |
| Versorgungsspannung für Logik | VDD | - Oh, nein.3 | 4 | V |
| Versorgungsspannung für die Anzeige | VCC | 0 | 16.5 | V |
| Versorgungsspannung für Gleichspannung | VBAT | - Oh, nein.3 | 4.5 | V |
| Betriebstemperatur | Top | - 40 | 85 | .C |
| Speichertemperatur | TSTG | - 40 | 85 | .C |
| Lebensdauer (110 cd/m2) | 10/000 | - | Stunde | |
| Lebensdauer (80 cd/m2) | 30/000 | - | Stunde | |
| Lebensdauer (60 cd/m2) | 50/000 | - | Stunde |
Optikmerkmale
| Eigenschaften | Symbol | Bedingungen | Min. | Typ | Maximal | Einheit |
|
Helle (VCC wird extern geliefert) |
Lbr | Anmerkung 5 | 90 | - | - | cd/m2 |
|
Helle (VC erzeugt durch interne Gleichspannung) |
Lbr | Anmerkung 6 | 80 | 110 | - | cd/m2 |
| C.I.E. (weiß) |
(x) (y) |
C.I.E. 1931 |
0.25 0.27 |
0.29 0.31 |
0.33 0.35 |
|
| Kontrast aus dem Dunklen Raum | Zinssatz | - | 2000:1 | - | ||
| Blickwinkel | - | Frei | - | Grade |
Gleichspannungsmerkmale
|
Eigenschaften |
Symbol | Bedingungen | Min. | Typ | Maximal | Einheit |
| Versorgungsspannung für Logik | VDD | - | 3.3 | - | V | |
|
Versorgungsspannung für die Anzeige (Ausländisch geliefert) |
VCC |
Anmerkung 5 (Inneres Gleichspannungsgerät/Gleichspannungsgerät deaktiviert) |
8.5 | 9.0 | 9.5 | V |
| Versorgungsspannung für Gleichspannung | VBAT | Interne Gleichspannung aktiviert | - | 3.3 | - | V |
| Versorgungsspannung für die Anzeige durch interne Gleichspannung/Gleichspannung erzeugt | VCC |
Anmerkung 6 (Intern DC/DC aktiviert) |
7.0 | - | 7.5 | V |
| Einträge auf hoher Ebene | HIV | IOUT = 100μA/3,3 MHz | 0.8×VDD | - | VDD | V |
| Niedrigwertige Eingabe | VIL | IOUT = 100μA/3,3 MHz | 0 | - | 0.2×VDD | V |
| Produktion auf hohem Niveau | VOH | IOUT = 100μA/3,3 MHz | 0.9×VDD | - | VDD | V |
| Niedrigwertige Ausgabe | VOL | IOUT = 100μA/3,3 MHz | 0 | - | 0.1×VDD | V |
| Betriebsstrom für VDD | IDD | - | 160 | 220 | μA | |
|
Betriebsstrom für VCC (externe VCC) |
ICC |
Anmerkung 7 |
- |
9 |
15 |
mA |
| Betriebsstrom für VBAT (VCC, erzeugt durch interne Gleichspannung) |
IBAT |
Anmerkung 8 |
- |
27.0 |
32.0 |
mA |
| Schlafmodus-Strom für VDD | IDD/ SLEEP | - | - | 10 | μA | |
|
Schlafmodus-Strom für VCC
|
ICC/ SLEEP | - | - | 10 | μA |

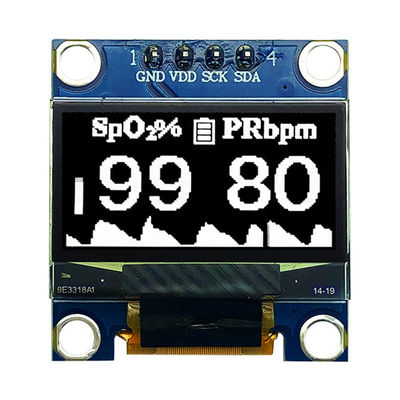

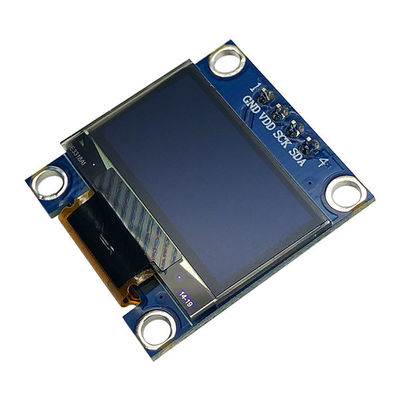

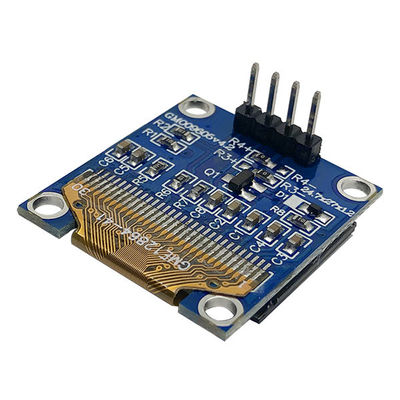

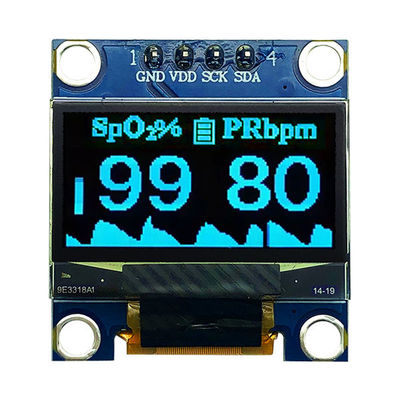

Produktbild
![]()
![]()
![]()
