Produktdetails:
|
| Produkt: | 1.54 Zoll Grafik OLED Bildschirm | Auflösung: | 128x64 Pixel |
|---|---|---|---|
| Anzeigemodus: | Passive Matrix | Schnittstelle: | 4-Wire-Spi |
| Betriebsspannung: | Logik: 1,65 V–3,3 V, Anzeige: 11,5 V–12,5 V | Helligkeit: | 110 cd/m² typisch |
| Betrachtungswinkel: | 160 Grad | Pixelabstand: | 00,254 x 0,254 mm |
| Fahrmethode: | 1/64 Arbeitszeitraum | Betriebstemperatur.: | -40 ° C bis +70 ° C. |
| PIN -Nummer: | 7 Titelstifte | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | 1.54 Zoll OLED-Displaymodul mit SPI-Schnittstelle,OLED-Displaymodul mit extrem geringer Leistung,OLED-Displaymodul mit großer Temperatur |
||

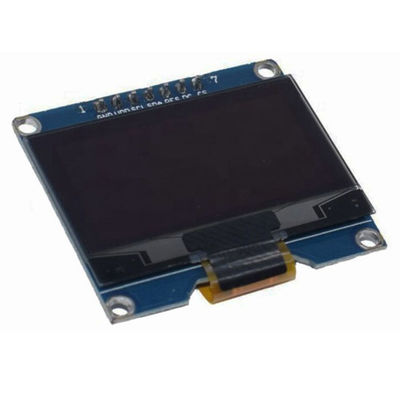

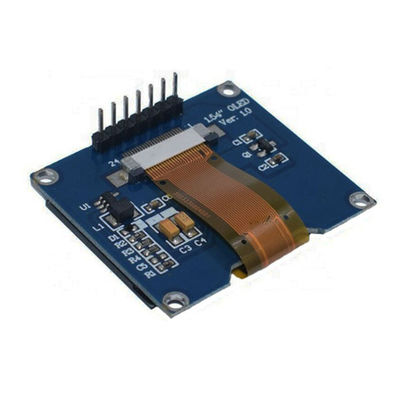

Saef Technology Limited stellt ein leistungsstarkes 1,54-Zoll-OLED-Display-Modul vor, das für Ingenieure und Entwickler konzipiert wurde, die Klarheit, Effizienz und Robustheit in kompakten Formfaktoren verlangen.Ideal für tragbare Technik, medizinische Monitoren, industrielle Handhelds und IoT-Geräte, kombiniert dieses monochrome OLED-Panel außergewöhnliche optische Leistung mit ultra-niedrigem Stromverbraucheinfach zu integrierendes Paket.
Die Auflösung von 128 × 64 Pixel mit weißer OLED-Emission bietet einen scharfen Kontrast und eine hervorragende Lesbarkeit in dunklen und hellen Umgebungen.
Es ist für -40 °C bis +70 °C geeignet, was es für Außen-, Automobil- und Industrieanwendungen geeignet macht, bei denen die Temperaturstabilität kritisch ist.
Verbraucht nur 90μA (VDD) und 450μA (VCC) im vollen ON-Modus, mit einem Schlafmodusstrom unter 10μA. Ideal für batteriebetriebene und energieempfindliche Geräte.
Einfache Schnittstelle mit gängigen Mikrocontrollern (STM32, ESP32, Arduino, Raspberry Pi Pico) mit einer minimalen Pinzahl und vollständiger Befehlsunterstützung.
Bei optimierten Helligkeitseinstellungen für bis zu 16.000 Stunden, getestet unter thermischem Schock, hohen/niedrigen Temperaturen und Luftfeuchtigkeit nach Branchensicherheitsstandards.
Wir bieten kostenlose Halb-Anpassung an, indem wir widerstandsfähige oder kapazitive Touch-Panels hinzufügen, Steckverbinder ändern, Firmware anpassen oder mechanische Umrisse maßgeschneidert anpassen, um Ihrem Produkt perfekt zu entsprechen.
Das 1,54-Zoll-OLED-Modul von Saef® wurde mit Blick auf den Systemdesigner entwickelt:
Robuste Stromsequenzierungsschaltkreise schützen das OLED-Panel und verlängern die Lebensdauer
ESD-geschützter Fahrer-IC (CH1116G) sorgt für einen stabilen Betrieb in elektrisch lauten Umgebungen
Detaillierter Initialisierungscode und Zeitdiagramme für das schnelle Prototyping
Mechanische Zeichnungen mit eingeschlossenen Toleranzen für die präzise Montage und Montage
Egal, ob Sie einen Fitness-Tracker, ein tragbares Diagnosetool, ein intelligentes Sensordisplay oder ein kompaktes Bedienfeld entwickeln, dieses Modul bietet zuverlässige Leistung bei minimalem Fußabdruck.
Technisches Fachwissen: Unser Ingenieursteam unterstützt die Überprüfung von Schemata, das Debuggen von Firmware und die Anpassung von Anfragen.
Schnelle Prototypenfertigung: Proben sind in 57 Werktagen mit vollständiger Dokumentation verfügbar.
Marktbereit: Konform mit den Richtlinien ROHS, REACH und CE für einen nahtlosen Eintritt in die europäischen und nordamerikanischen Märkte.
Qualitätssicherung: Jede Einheit wird gemäß MIL-STD-105E Stufe II einer AQL-Inspektion unterzogen, wobei 0,65% AQL für größere Mängel gelten.
Tragbare Gesundheits- und Fitnessgeräte
Tragbare medizinische und diagnostische Ausrüstung
Handgeführte Prüf- und Messgeräte
Industrielle HMI und Sensorbildschirme
IoT-Edge-Geräte und Smart-Home-Controller
Automobilhilfsbildschirme und Dash-Cluster
Mechanische Abmessungen
![]()
Definition der Pin-Schnittstelle
| PIN-Nummer | SYMBOL | Beschreibungen |
| 1 | GND | Grund der Logik-Schaltung |
| 2 | VDD | Energieversorgung der Logik |
| 3 | SCK | Serielle Uhreneingabe. |
| 4 | SDA | Seriendaten eingeben. |
| 5 | RST | Dieser Pin ist ein Reset-Signal-Eingang. Wenn der Pin niedrig ist, wird die Initialisierung des Chips ausgeführt. Halten Sie diesen Pin während des normalen Betriebs hoch ziehen. |
|
6 |
DC |
Wenn der Pin hoch gezogen wird und der serielle Schnittstellenmodus ausgewählt ist, werden die Daten am SDIN Wenn es niedrig gezogen wird, werden die Daten bei SDIN in das Kommando-Register übertragen. |
| 7 | CS | Chip wird ausgewählt, wenn CS0 = L. |
Absolute Höchstratings
| Parameter | Symbol | Min. | Maximal | Einheit |
| Versorgungsspannung für Logik | VDD | - Oh, nein.3 | 4 | V |
| Versorgungsspannung für die Anzeige | VCC | 8 | 17 | V |
| Betriebstemperatur | Top | - 40 | 70 | .C |
| Speichertemperatur | TSTG | - 40 | 85 | .C |
| Lebensdauer (220 cd/m2) | 13,000 | - | Stunde | |
| Lebensdauer (200 cd/m2) | 15,000 | - | Stunde | |
| Lebensdauer (180 cd/m2) | 16,000 | - | Stunde |
Gleichspannungsmerkmale
| Eigenschaften | Symbol | Bedingungen | Min. | Typ | Maximal |
Einheit |
| Versorgungsspannung für Logik | VDD | 1.65 | 2.8 | 3.3 | V | |
| Versorgungsspannung für die Anzeige | VCC | 11.5 | 12 | 12.5 | V | |
| Einträge auf hoher Ebene | HIV | 0.8×VDD | - | - | V | |
| Niedrigwertige Eingabe | VIL | - | - | 0.2×VDD | V | |
| Produktion auf hohem Niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V |
| Niedrigwertige Ausgabe | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V |
|
VDD-Versorgungsstrom VDD = 2,8V, VCC = 12, IREF = 10uA, Nein Anschließende Platte, Anzeige eingeschaltet, alles eingeschaltet, |
IDD |
Kontrast = FFh |
- |
90 |
110 |
μA |
|
VCC-Versorgungsstrom VDD = 2,8 V, VCC = 12, IREF = 10 uA, keine Platte angebracht, Anzeige eingeschaltet, alles eingeschaltet |
ICC |
- |
450 |
580 |
μA |
|
|
Segment-Ausgangsstrom, VDD = 2,8 V, VCC = 12 V, IREF = 10 uA, Anzeige eingeschaltet. |
ISEG |
Kontrast=FFh | 280 | 310 | 340 |
μA |
| Kontrast=AFh | - | 215 | - | |||
| Kontrast = 7Fh | - | 155 | - | |||
| Kontrast = 3Fh | - | 78 | - | |||
| Kontrast=0Fh | 20 | - | ||||
|
Schlafmodus-Strom für VDD |
IDD, SLEEP |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Bildschirm ausgeschaltet, keine Platte angebracht |
- |
- |
10 |
μA |
|
Schlafmodus-Strom für VCC |
ICC, Schlaf |
VDD = 1,65 V ~ 3,3 V, VCC = 7 V ~ 16 V Bildschirm ausgeschaltet, keine Platte angebracht |
- |
- |
10 |
μA |
Elektrische Spezifikationen
| Eigenschaften | Symbol | Bedingungen | Min. | Typ | Maximal | Einheit |
| Stromverbrauch im Normalbetrieb | Alle Pixel an | - | 17 | 25 | mA | |
| Standby-Stromverbrauch | Standby-Modus 10% Pixel eingeschaltet | - | 0.5 | 1.5 | mA | |
| Stromverbrauch im Normalmodus | Alle Pixel an | - | 71.5 | 97.5 | mW | |
| Stromverbrauch im Standby-Modus | Standby-Modus 10% Pixel eingeschaltet | - | 6.5 | 19.5 | mW | |
| Helle | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (weiß) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Kontrast aus dem Dunklen Raum | Zinssatz | - | 2000:1 | - | - | |
| Blickwinkel | - | 160 | - | - | Grade |
