Produktdetails:
|
Bildschirmgröße: | 10.1 Zoll | Auflösung: | 800 ((RGB) × 1280 |
---|---|---|---|
Schnittstelle: | LVDS (4 Datenkanäle + 1 Takt) | Berührungstechnologie: | Projektiv-kapazitiv (10-Punkt) |
Tippen Sie auf Struktur: | G+G (Cover Glass + ITO Sensor) | Oberflächenhärte: | 300 cd/m2 (anpassbar) |
Kontrastverhältnis: | 10001 (Typ.) | Betrachtungswinkel: | 85° (O/U/L/R) (IPS-Technologie) |
Betriebstemperatur: | -10°C bis +60°C | Leistungsaufnahme: | 3,3V Logik + 12V Hintergrundbeleuchtung |
Hintergrundbeleuchtung: | Weiße LED, 12V Ansteuerung (120mA typ.) | Einhaltung der Vorschriften: | RoHS, REACH, Halogenfrei |
ESD-Schutz: | Kontakt ±4kV / Luft ±8kV (IEC 61000-4-2) | Garantie: | 12 Monate |
Hervorheben: | 10.1-Zoll-IPS LVDS TFT-Display,PCAP-Touch-TFT-Bildschirm 800x1280,IPS-LVDS-Display mit Touchscreen |
Industrielle Display-Lösung für HMI & Embedded Systems
Das SFTO1010YX-7239BCT von SAEF Technology ist ein streng getestetes 10,1-Zoll-TFT-Display, das für anspruchsvolle industrielle Anwendungen in den USA und der EU entwickelt wurde. Mit einer Portrait-Auflösung von 800x1280 und LVDS-Schnittstelle liefert es unkomprimierte Bildübertragung für medizinische Geräte, Automatisierungs-Bedienfelder und Logistik-Terminals—und eliminiert so Signalverschlechterungen, die bei RGB-Schnittstellen üblich sind.
Wichtige Designvorteile
Umweltbeständigkeit:
Betrieb bei -10 °C bis +60 °C (Lagerung: -20 °C~70 °C)
Bestanden 240-Stunden-Feuchtigkeitstest (50 °C/90 % RH, nicht kondensierend)
Kundenspezifische Anti-Beschlag-/wasserabweisende Optionen für raue Umgebungen.
Berührung Zuverlässigkeit:
GG-Struktur + GT9271 Touch-IC unterstützt Handschuh-/Nasshandbedienung.
Optionale AIR-, OCA- oder OCR-Optikverklebung.
Optische Leistung:
IPS-Technologie ermöglicht 178°-Betrachtungswinkel, 300 cd/m² Helligkeit und 80 % Gleichmäßigkeit (BM-5A-zertifiziert).
Energieverwaltung:
PWM-Dimmung (200 Hz–200 kHz) mit 3,3 V–5 V Logikkompatibilität.
Auf den Ingenieur ausgerichtet
LVDS-Timing-Diagramme (PCLK: 50–77 MHz) & I²C-Touch-Protokolldokumentation.
Erfüllt deutsche industrielle ESD-Standards (IEC 61000-4-2).
Kostenlose Anpassung: Oberflächenbehandlung des Glases, FPC-Länge, Impedanzanpassung.
Konformität & Garantie
▸ RoHS/REACH/Halogenfrei-zertifiziert ▸ 1-Jahres-Garantie (inkl. Bild-Sticking-Validierung) ▸ IPC-A-610-Montageunterstützung.
Warum Ingenieure dieses Display wählen:
*"Von deutschen Ingenieuren bevorzugt: Behält eine Reaktionszeit von 30 ms (typ.) bei -10 °C—15 % schneller als Wettbewerber. Das 6H-gehärtete Glas übersteht Abrieb in der Produktionslinie und reduziert so die Wartungskosten."*
Allgemeine Spezifikationen
Parameter | Spezifikation | Einheit |
LCD-Größe | 10.1 | Zoll |
LCM-Außenabmessung | 143,00(H)X228,6(V)X2,6(T) | mm |
Aktive Fläche | 135,36(H)X216,58(V) | mm |
Anzahl der Pixel | 800RGB(H)X1280(V) | Pixel |
Pixelabstand H XV | 0,1692(H)X 0,1692(V) | mm |
Pixelanordnung | RGB Vertikalstreifen | Farben |
Anzeigefarben | 16,7M | |
Anzeigemodus | Normalerweise Schwarz | |
Farbraum | Typ. 56 %, Min. 52 % | NTSC |
Helligkeit | Typ:300 , Min: 250 | cd/m2 |
LED-Anzahl | 32 (4Seriell 8Parallel) | |
Betrachtungswinkel (CR 10) | Typ:80/80/80/80 | |
Kontrastverhältnis | Typ 1000:1,min 800:1 | |
Treiber-IC | JD9365DA-H3 | |
Schnittstelle | 3/4 Lane MIPI (Standard 4 Lane) | |
Modulgewicht | TBD | g |
Touch-IC | GT9271 | |
Touch-Struktur | G+G |
Außenansichtszeichnung
Touchscreen-Außenansichtszeichnung
CTP-Spezifikation
Kategorie | Parameter | Spezifikation |
Allgemein | Struktur | Deckglas + ITO-Sensorglas (G+G) |
Deckglasverstärkung | Chemisch gehärtet | |
Oberflächenhärte des Deckglases | ≥6H (Bleistifthärte) | |
Lichtdurchlässigkeit | ≥85% | |
Betriebstemperatur | -10℃ ~ +60℃, ≤90 % RH | |
Lagertemperatur | -20℃ ~ +70℃, ≤90 % RH | |
Elektrisch | Touch-Punkt | 10 Punkte |
Schnittstelle | I2C | |
Touch-IC | GT9271 | |
Versorgungsspannung (VDD) | 2,8 V ~ 3,3 V | |
Host-Widerstand (SDA/SCL) | Konfigurierbar auf der Hauptplatine | |
Umwelt | Betriebsbedingungen | Anpassbar |
Oberflächeneigenschaften | Oberflächenfarbe | Klare Art |
Oberflächenbehandlung | Anpassbar | |
LCD-TP-Laminierung | AIR, OCA und OCR Bonding Optional | |
Konformität | Materialstandards | RoHS- und halogenfrei-konform |
Schnittstellen-Pin-Beschreibung
Pin-Nr. | Symbol | Funktion |
1 | NC | Keine Verbindung |
2 | VCC | Stromversorgung 3,3 V |
3 | IOVCC | Stromversorgung 1,65~3,3 V |
4 | GND | Masse |
5 | RST(GRB) | LCM Global Reset (Reset :H= IOVCC) |
6 | NC | Keine Verbindung |
7 | GND | Masse |
8 | D0- | MIPI differentieller Dateneingang (Negativ) |
9 | D0+ | MIPI differentieller Dateneingang (Positiv) |
10 | GND | Masse |
11 | D1- | MIPI differentieller Dateneingang (Negativ) |
12 | D1+ | MIPI differentieller Dateneingang (Positiv) |
13 | GND | Masse |
14 | CLK- | MIPI differentieller Takteingang (Negativ) |
15 | CLK+ | MIPI differentieller Takteingang (Positiv) |
16 | GND | Masse |
17 | D2- | MIPI differentieller Dateneingang (Negativ) |
18 | D2+ | MIPI differentieller Dateneingang (Positiv) |
19 | GND | Masse |
20 | D3- | MIPI differentieller Dateneingang (Negativ) |
21 | D3+ | MIPI differentieller Dateneingang (Positiv) |
22 | GND | Masse |
23-24 | NC | Keine Verbindung |
25 | GND | Masse |
26-29 | NC | Keine Verbindung |
30 | GND | Masse |
31 | LEDK | Hintergrundbeleuchtung Kathode |
32 | LEDK | Hintergrundbeleuchtung Kathode |
33-38 | NC | Keine Verbindung |
39 | LEDA | Hintergrundbeleuchtung Anode |
40 | LEDA | Hintergrundbeleuchtung Anode |
Absolute Maximalwerte
Artikel | Symbol | Werte | Einheit | |
Min. | Max. | |||
Spannungsversorgung |
IOVCC | -0,3 | 3,6 | V |
VCC | -0,3 | 6,0 | V | |
AVEE | -- | -- | V | |
Eingangssignalspannung | VI | -0,3 | IOVCC | V |
Betriebstemperatur | TOP | -20 | 70 | ℃ |
Lagertemperatur | TST | -30 | 80 | ℃ |
Hintergrundbeleuchtungseigenschaften
Eigenschaften | Symbol | Min. | Typ | Max. | Einheit |
LED-Vorwärtsstrom | IF | -- | 180 | 225 | mA |
LED-Vorwärtsspannung jeder LED-Zeile | VF-Zeile | 11,6 | -- | 13,6 | Volt |
LED-Lebensdauer |
N/A |
30000 |
40000 |
-- |
Std. |
Artikel | Symbol | Bedingung | Werte | |||
Min. | Typ. | Max. | ||||
Betrachtungswinkel |
Θu |
CR≧10 |
80 | 85 | - | |
ΘD | 80 | 85 | - | |||
ΘL | 80 | 85 | - | |||
ΘR | 80 | 85 | - | |||
Reaktionszeit | TON+TOFF |
θ=Φ =0 ° Normal Betrachtungswinkel |
- |
30 | 40 | |
Kontrastverhältnis | CR | 800 | 1000 |
- |
||
Leuchtdichte | L | 280 | 300 | - | ||
Gleichmäßigkeit der Leuchtdichte | YU | 75 | 80 | - | ||
Farbchromatizität (CIE1931) |
Weiß |
WX | 0,320 | |||
WY | 0,346 | |||||
Rot |
RX | 0,644 | ||||
RY | 0,329 | |||||
Grün |
GX | 0,328 | ||||
GY | 0,565 | |||||
Blau |
BX | 0,137 | ||||
BY | ||||||
NTSC | 57% |

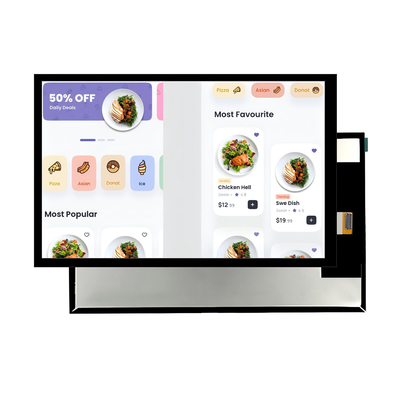

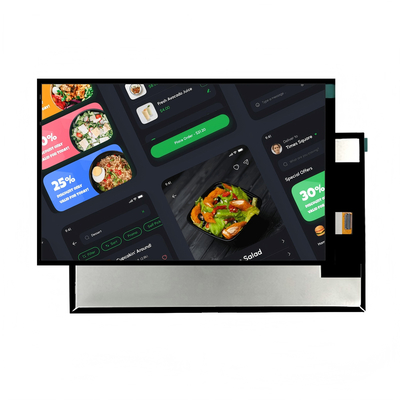

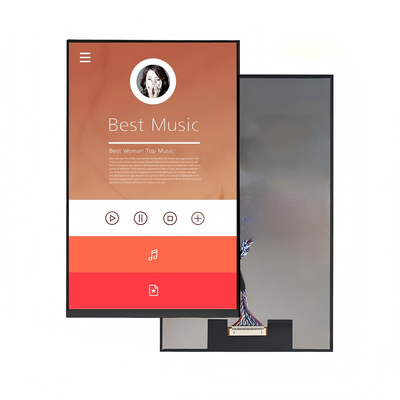

Produktfoto
