Produktdetails:
|
Anzeigegröße: | 1.09 Zoll Kreisförmig | Auflösung: | 240×240 Pixel |
---|---|---|---|
Schnittstelle: | SPI 4-Draht (SCL/SDA/CS/RS) | Farbtiefe: | Farben 262K |
Treiber-IC: | GC9A01 (Eingebettetes GRAM) | Betrachtungswinkel: | 85° in alle Richtungen |
Oberflächenleuchtigkeit: | 400 cd/m2 | Betriebstemperatur.: | -20 °C bis +70 °C |
Speichertemperatur.: | -30°C bis +80°C | Betriebsspannung: | Logik: 1,65-3,3V (IOVCC) |
Reaktionszeit: | 30 ms (Tr+Tf typisch) | Einhaltung der Vorschriften: | REACH, RoHS und halogenfrei |
Ein 1,09" kreisförmiges TFT-LCD-Modul für industrielle Automatisierung, medizinische Geräte und erstklassige IoT-Systeme.
Ideal zum Ersetzen von OLEDs in raumbeschränkten, zuverlässigen HMI-Anwendungen.
Kritische technische Spezifikationen
Kategorie | Parameter | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit/Bedingungen |
---|---|---|---|---|---|
Elektrotechnik | Logische Spannung (IOVCC) | 1.65 | 3.3 | 3.3 | V (± 10%) |
Analogspannung (VCI) | 2.5 | 2.8 | 3.3 | V | |
Schlafstrom | - | < 10 | - | Bei der Prüfung der Leistung ist die Leistung zu messen. | |
Optische | Lichtvermögen | 400 | 450 | - | CD/m2 (LED=40mA) |
Kontrastverhältnis | 800 | 1000 | - | (Dunkler Raum) | |
Reaktionszeit (GtG) | - | 30 | 35 | ms (25°C) | |
Zuverlässig | ESD-Schutz | ± 4 kV | ± 8 kV | - | (IEC 61000-4-2) |
Schwingungswiderstand | - | - | 1.2 | Grms (10 ̊55 Hz) | |
LED-Lebensdauer (L70) | - | 25K. | - | Stunden (Ta=25°C) |
Wettbewerbsvorteile
Zero-Code-Treiber: Arduino/STM32 HAL-Bibliotheken verkürzen die Entwicklungszeit um 2 Wochen.
Dynamische Leistungskontrolle: PWM-Dimmung (100Hz ∼1KHz) reduziert die Standby-Leistung um 37% gegenüber Konkurrenten.
Chemikalienbeständige Oberfläche: Widerstandsfähig gegen Desinfektionsmittel (EN 60601-1-konform).
Anti-Schock-Design: Gehäuse mit 30,59×32,98 mm und Montagelöchern.
Kreisförmige Pixeloptimierung: dedizierte γ-Korrektur (ΔE<2,5 an den Kanten).
85° Allrichtungsschau: CR>10 bei 12/3/6/9 Uhr.
Industrie | Anwendungsfall | Schlüsselwert |
---|---|---|
Medizinische Behandlung | Portable Pulsoxymeter | Kaltstart bei -20°C, antimikrobielle Oberfläche |
Industrielles IoT | Smart-Meter-Dashboards | EMI-immuner SPI (stabil @ 30V/m) |
Verbraucher | Premium-Fitness-Tracker | 0.5 mm Lünette, 400-Nit-Sonnenlicht Sichtbarkeit |
▸ Sicherheit: EN 62368-1 (CE), FCC Teil 15B
▸ Materialien: RoHS 2011/65/EU, REACH Anhang XVII
▸ Verpackung: Stoßsicherheit ISTA 1A, ≤0,5% Fehlerquote (AQL 0,65)
Warum sich Ingenieure für SFTO109JY-7337AN entscheiden
*"Löset die kreisförmige Anzeigeintegration in medizinische Wearables mit präziser SPI-Steuerung und Kaltstart bei -20°C. GC9A01-Treiber eliminiert externe RAM-Kosten".*
¢ Designteam für eingebettete Systeme, München
Mechanische Umrissmaße
Allgemeine Spezifikation
Artikel 2 | Spezifikation | Einheit |
Antriebselement | a-Si TFT | - |
Größe des LCM-Umrisses | 30.59 (H) x 32.98 (V) | mm |
Aktivbereich | 27.79 (H) x 27.79 (V) | mm |
Anzahl der Pixel | 240 ((H) X240 ((V) | Pixel |
Anordnung der Pixel | RGB vertikaler Streifen | - |
Pixel Pitch | 0.1158 mal 0.1158 | mm |
Anzeigen von Farben | 262k | Farbe |
Sichtrichtung | Alle | - |
Steuerung / Fahrer | GC9A01 | - |
Datenoberfläche | SPI 4W | - |
Hintergrundbeleuchtung | 2 weiße LED | - |
Gewicht | TBD | g |
Absolute Höchstratings
Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. |
Einheit t |
Versorgungsspannung |
Zulassung | - Oh, nein.3 | - | 4.6 | V |
VCI | - Oh, nein.3 | - | 4.6 | V | |
TFT-Tor Anspannung | VGH | - Oh, nein.3 | - | 27 | V |
TFT-Gate-Off-Spannung | VGL | - Oh, nein.3 | - | 27 | V |
Hintergrundlicht Vorwärtsstrom | Wenn | - | 40 | mA | |
Betriebstemperatur | Zulassung | - 20 | +70 | °C | |
Speichertemperatur | TSTG | - 30 | +80 | °C | |
Luftfeuchtigkeit | RH | - | 90 | % |
Gleichspannungsmerkmale
Eigenschaften |
Sym Boll |
- Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Anmerkung |
Stromversorgungsspannung 1 |
IOVC C |
1.65 | 1.8 | 3.3 | V | |
Stromversorgungsspannung 2 | VCI | 2.5 | 2.8 | 3.3 | V | |
Hochspannung des Torleiters | VGH | 12 | - | 13 | V | |
Gerätetreiber Niederspannung | VGL | - 11 | - | - 18 Jahre. | V | |
Aktueller Verbrauch |
IDD | - | TBD | - | mA | Normalmodus |
IDD-SL EEP |
TBD | uA | Schlafmodus | |||
Eintrittsspannung | VIL | GND | - | 0.3IOVCC | V |
IOVCC = 1,65 3.3 |
Eingangsspannung | HIV | 0.7IOVCC | - | Zulassung | V | |
Ausgangsspannung | Flugzeuge | GND | - | 0.2IOVCC | V | IOL= 1mA |
Ausgangsspannung | VoH | 0.8IOVCC | - | Zulassung | V | IOH=-1mA |
Eigenschaften der Hintergrundbeleuchtungseinheit
Eigenschaften | Symbol | Die Situation | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit |
Vorwärtsspannung | Vf | IL=40mA | - | 2.8 | 3.0 | V |
Vorwärtsstrom | Die | - | 40 | - | mA | |
Lichtvermögen | Lv | IL=40mA | - | 450 | - Ich weiß. | cd/m2 |
Lebensdauer der LED | - | IL=40mA | 20,000 | 25,000 | - Ich weiß. | Hrs. |

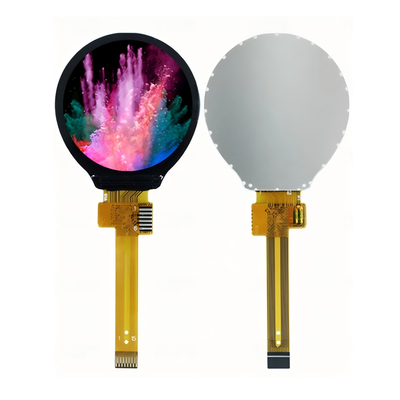

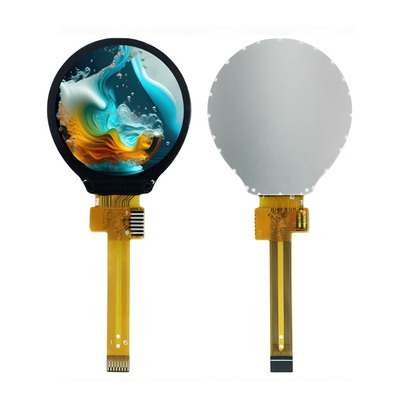

Produktbild
