Produktdetails:
|
| Bildschirm: | 2,8 Zoll rundes TFT | Auflösung: | Pixel 480x480 |
|---|---|---|---|
| Touchscreen-Typ: | Kapazitiv (G+F-Struktur) | Display Technology: | IPS-TFT-LCD |
| Treiber-IC: | ST7701S | Noten-Prüfer: | CST836U |
| Schnittstelle: | 3SPI + 18-Bit-RGB | Betrachtungswinkel: | 85° in alle Richtungen |
| Oberflächenleuchtigkeit: | 300 Cd/m2 | Betriebstemperatur.: | -20 °C bis +70 °C |
| Speichertemperatur.: | -30°C bis +80°C | Oberflächenhärte: | ≥ 6H Glas |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform | Lebensdauer der Hintergrundbeleuchtung: | 40.000 Stunden |
| Hervorheben: | 480x480 Runde TFT LCD,Rundes TFT-LCD-Displaymodul,ST7701S tft LCD-Display-Modul |
||
Premium 2,8" kreisförmiges IPS-TFT-Display mit integriertem Touch
Das SFTO280XC-7333A-CT von Saef Technology wurde für industrielle und kommerzielle Anwendungen entwickelt und kombiniert ein hochauflösendes 480x480 kreisförmiges IPS-Panel mit robuster kapazitiver Touch-Technologie. Ideal für intelligente Geräte, medizinische Geräte und Automobil-Schnittstellen, bei denen runde Displays hervorragend sind.
Wichtige technische Merkmale:
Zertifiziert & Zuverlässig
Ideal für:
• Industrielle HMIs • Wearable Tech • Automobilanzeigen • Smart Home-Steuerungen • Medizinische Geräte
Garantie:1 Jahr Funktionsgarantie mit lebenslangem technischem Support. Enthält Richtlinien zur Vermeidung von Einbrennen bei statischen Bildern.
Allgemeine Spezifikationen
| Artikel | Spezifikation | Einheit |
| LCD-Größe | 2,76 | Zoll |
| Anzeigemodus | Normalerweise Schwarz | -- |
| Auflösung | 480(RGB)x480 | Pixel |
| Pixelabstand | 0,1461*RGB*0,1461 | mm |
| Pixelanordnung | RGB-Vertikalstreifen | |
| Blickrichtung | IPS | - |
| Modulaußenabmessung | 78(H)*78(V)*3,87(D) | mm |
| LCD AA | 70,13x70,13 | mm |
| TP VA | 70,53x70,53 | mm |
| Farben | 262K | - |
| Treiber-IC | ST7701S | - |
| RAM-Größe des Treiber-IC | - | - |
| Schnittstelle | 3SPI+18RGB | -- |
| Hintergrundbeleuchtung | Weiße LED | -- |
| Touch-IC | CST836U | -- |
| Oberflächenhärte | ≥6H | -- |
| Touch-Struktur | G+F | -- |
| Abdecklinse | Glas | -- |
| Farbe | Schwarz | -- |
| Betriebstemperatur | -20℃~ +70℃ | -- |
| Lagertemperatur | -30℃~ +80℃ | -- |
Mechanische Außenabmessungen
![]()
Pinbelegung
| PIN | Symbol | Beschreibung |
| 1 | LEDA | LED-ANODE |
| 2 | LEDK | LED-KATHODE |
| 3 | LEDK | LED-KATHODE |
| 4 | GND | Masse |
| 5 | VCI | Analoge LCD-Stromversorgung (3,3 V) |
| 6 | RESET | Rücksetzsignal |
| 7 | NC | Nicht verbunden |
| 8 | NC | Nicht verbunden |
| 9 | SDA | SPI-Datensignal |
| 10 | SCK | SPI-Taktsignal |
| 11 | CS | SPI-Chip-Auswahlsignal |
| 12 | PCLK | RGB-Punkt-Taktsignal |
| 13 | DE | RGB-Datenfreigabesignal |
| 14 | VSYNC | RGB-Frame-Synchronisationssignal |
| 15 | HSYNC | RGB-Leitungssynchronisationssignal |
| 16-33 | DB0-DB17 | RGB-Daten(B2-B7,G2-G7,R2-R7) |
| 34 | GND | Masse |
| 35 | TP_INT | Touch-Interrupt |
| 36 | TP_SDA | Touch-IIC-Datensignal |
| 37 | TP_SCL | Touch-IIC-Taktsignal |
| 38 | TP_RESET | Touch-Rücksetzsignal |
| 39 | TP_VCI | Touch-Stromversorgung |
| 40 | TP_GND | Touch-Masse |
Absolute Maximalwerte
| Artikel | Symbol | Min. | Max. | Einheit |
|
Spannung |
VCI | -0,30 | +3,3 | V |
| IOVCC | -0,30 | +2,5 | V | |
| TP_VCI | / | / | V | |
| TP_IOVCC | / | / | V | |
| Betriebstemperatur | Top | -20,0 | 70,0 | ℃ |
| Lagertemperatur | Tst | -30,0 | 80,0 | ℃ |
|
Betrieb und Lagerung Feuchtigkeit |
Hstg | 10% | 90% | %(RH) |
Elektrische Eigenschaften
| Artikel | Symbol | Min. | TYP. | Max. | Einheit | |
| Digitale Versorgungsspannung | IOVCC | 1,65 | 1,8 | 1,95 | V | |
|
Analoge Versorgung Spannung |
VCI | 2,5 | 2,8 | 3,3 | V | |
| TP-Leistung | TP_VCI | / | / | / | V | |
| TP-Leistung | TP_IOVCC | / | / | / | V | |
| Eingangssignalspannung |
Niedrig Pegel |
VIL | 0 | - |
0,3 x IOVCC |
V |
|
Hoch Pegel |
VIH |
0,7 x IOVCC |
- | IOVCC | V | |
|
Strom der digitalen Versorgungsspannung |
IIOVCC | - | 20 | 35 | Ma | |
| Strom der analogen Versorgungsspannung | IVCI | - | 35 | 50 | Ma | |
Hintergrundbeleuchtungseinheit-Treibungsbedingung
| Artikel | Symbol | Min. | TYP. | Max. | Einheit |
| Vorwärtsstrom | IF | - | 80 | - | Ma |
| Vorwärtsstromspannung | VF | 2,8 | 2,9 | - | V |
|
Hintergrundbeleuchtung Verbrauch |
WBL | 224 | 232 | - | mW |
| Betriebslebensdauer | -- | 30000 | 40000 | -- | Std. |

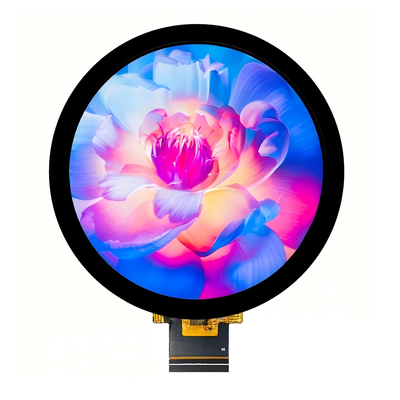

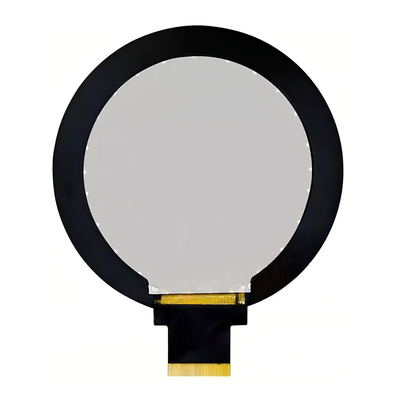

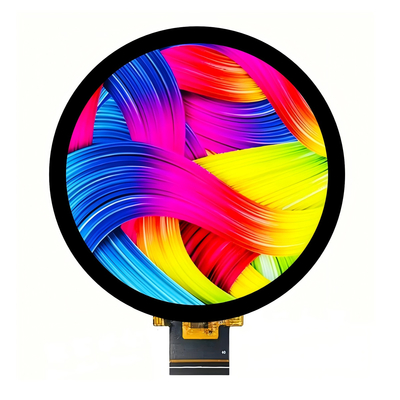

Produktbild
![]()
![]()
